STM32L496 低功耗时钟树怎么选？19 组实测告诉你

一句话结论：用内部 RC 时钟，CPU密集任务频率开高，干完就睡；IO密集任务降低主频，保持时钟域精简，减少外设时钟常开开销。

测试方法

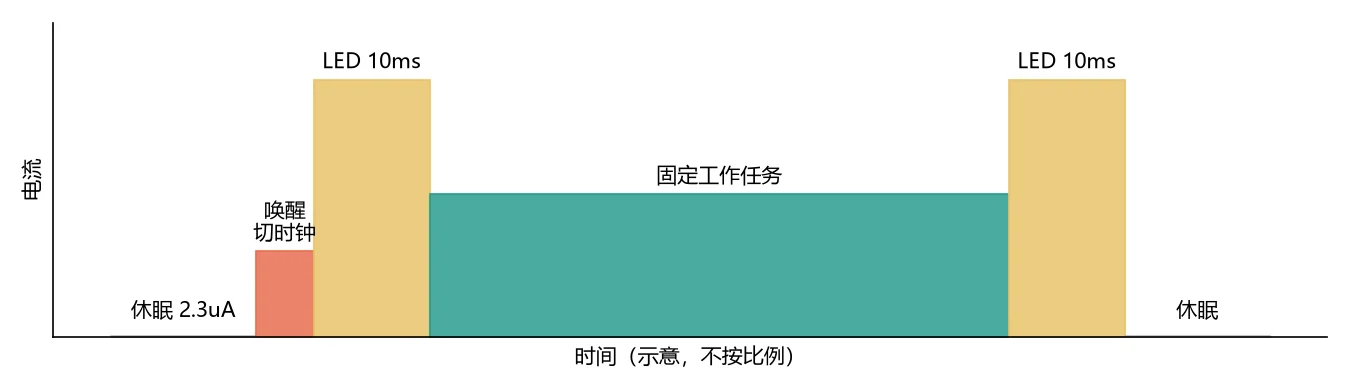

程序是一个典型的周期性任务，RTC 定时唤醒，干一段固定计算量的活，然后回到 Stop 模式：

LSE 32.768kHz 全程运行，19 组测试只改变唤醒后的系统时钟来源和频率。LED 在波形上打标记，用来切分唤醒段和工作段。

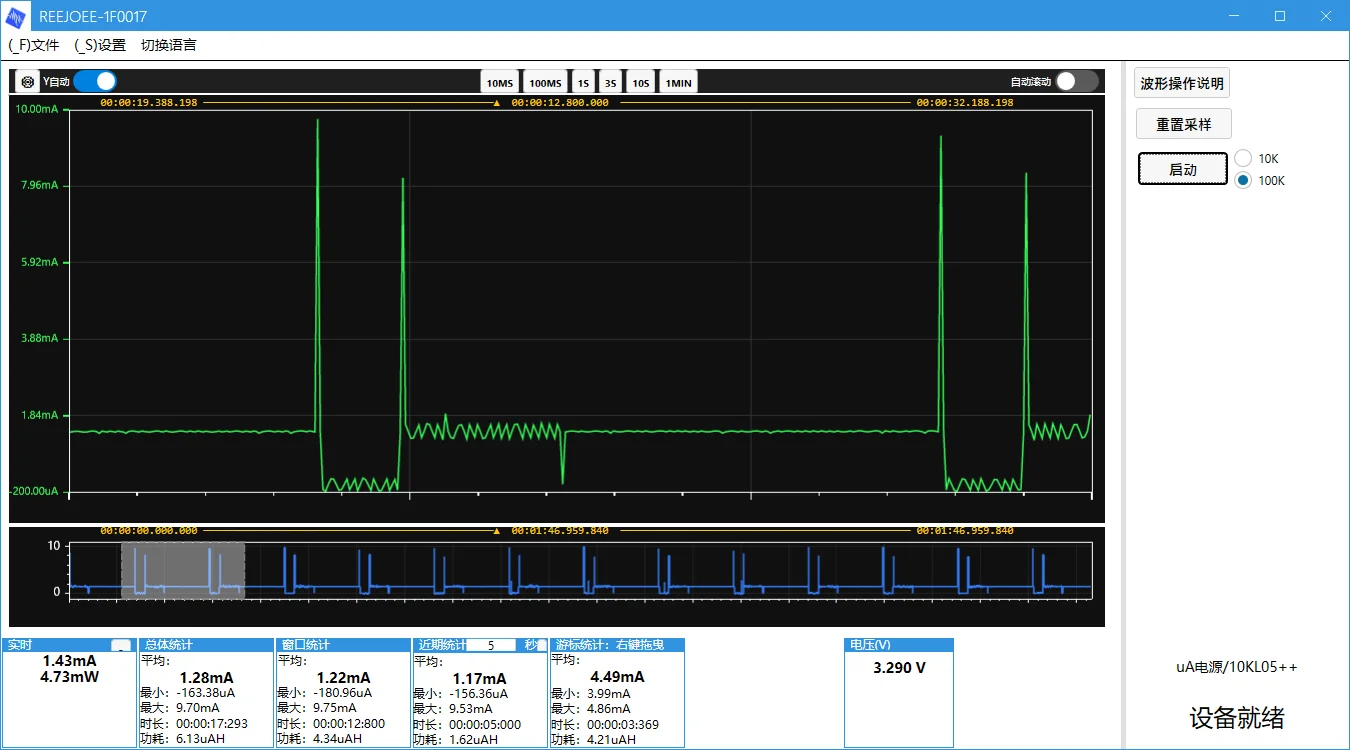

低功耗分析仪上一轮完整的波形长这样：平时趴在 2.3uA，唤醒后电流抬起来，干完活掉回去。

对比最费的那组，形状一样，但"台子"明显更高：

发现 1：固定计算量的 CPU 密集任务，主频越高总能耗越低

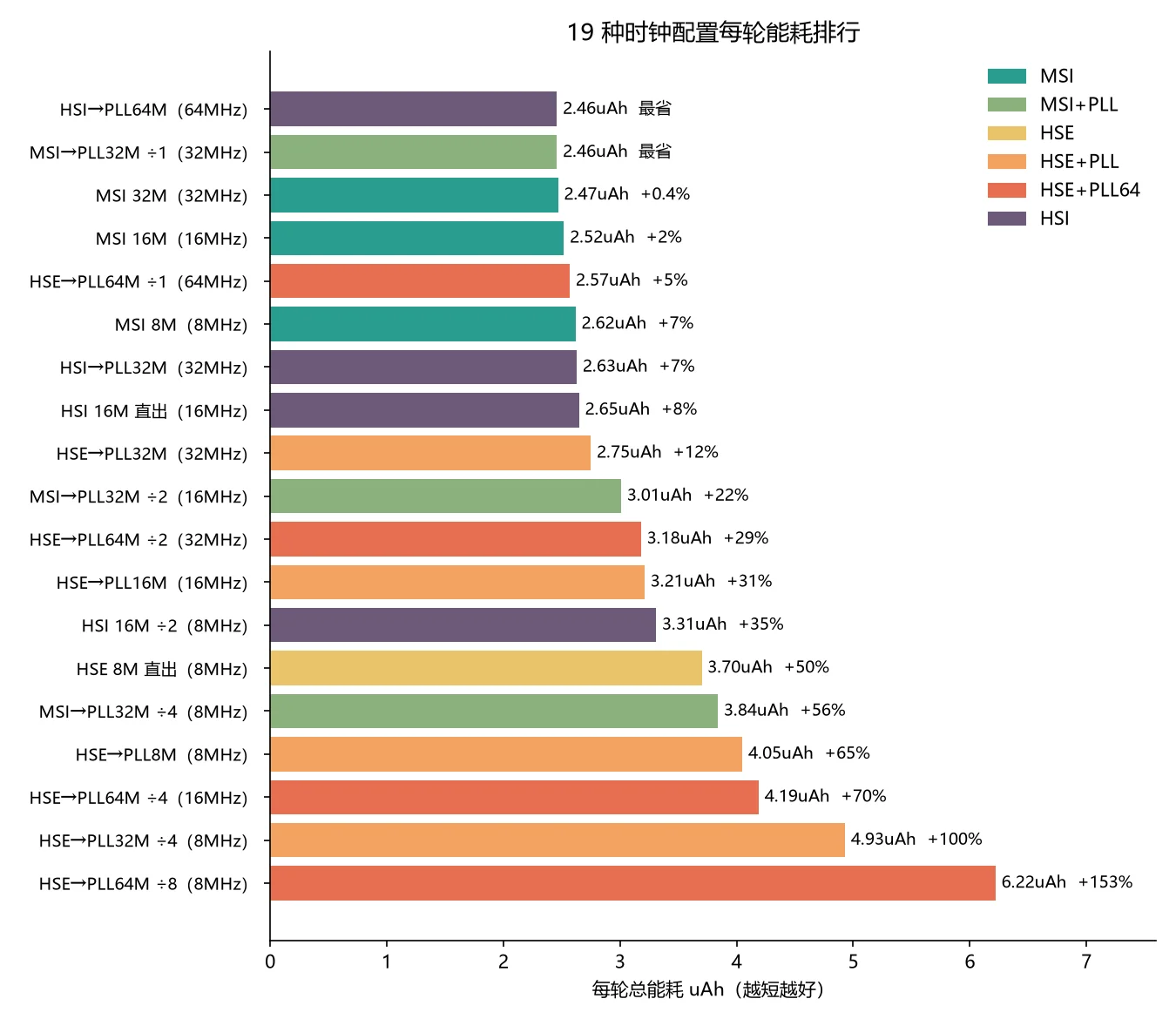

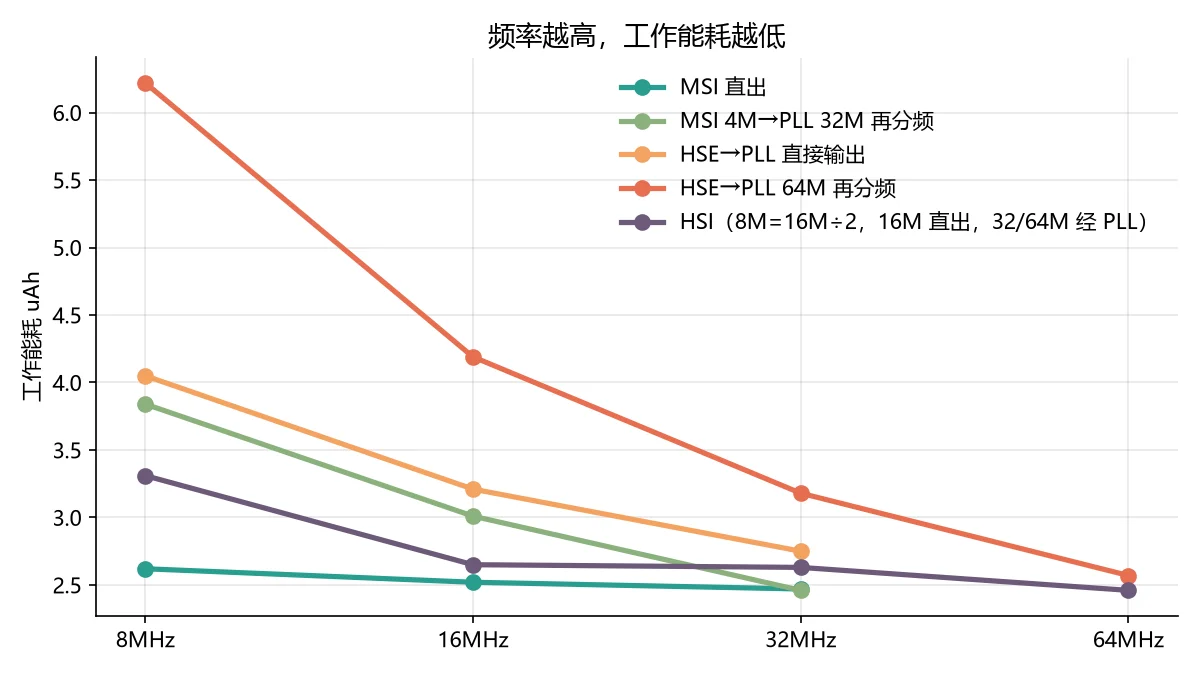

直觉上频率高电流大，应该更费电。实测正好相反：

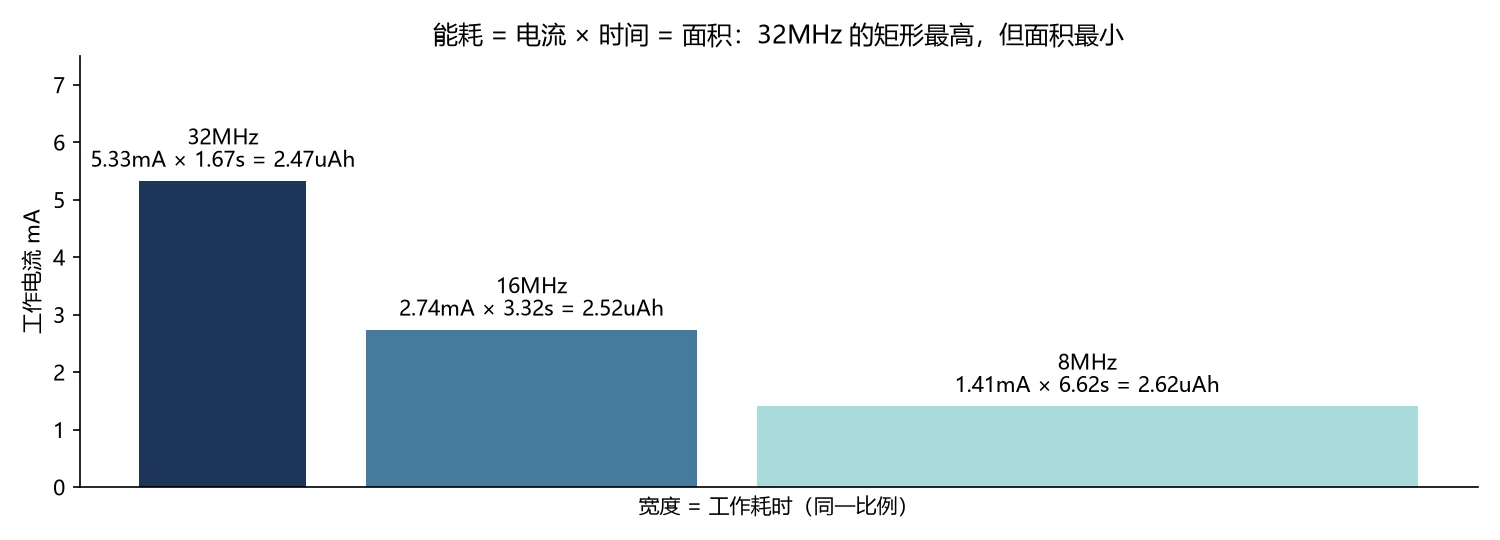

原因是能耗 = 电流 × 时间。计算量固定时，频率翻倍，耗时减半，但电流涨不到两倍，因为芯片有一块和频率无关的底电流（稳压器、Flash、外设）。频率越高，这块底电流"计时"越短。画成面积一眼就明白：

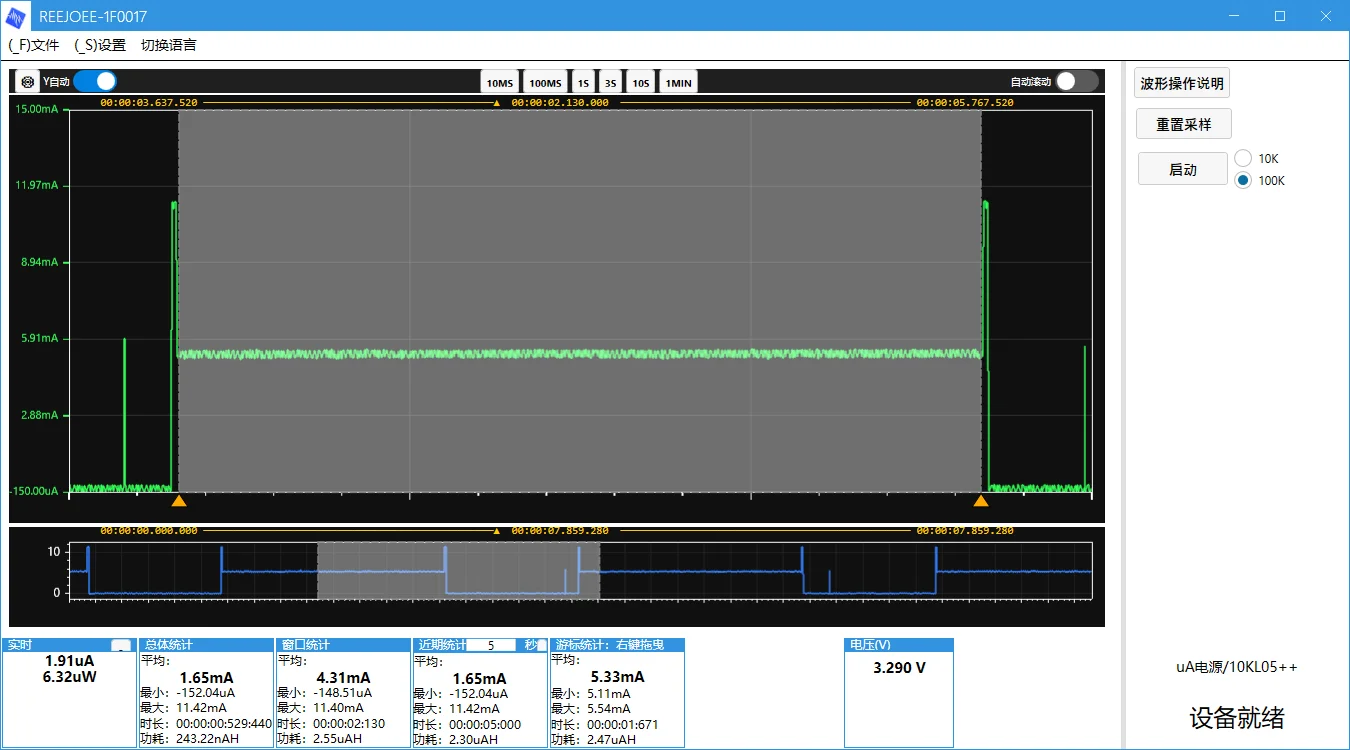

MSI 32MHz 的工作段实测：5.33mA 跑 1.67s。

这就是低功耗设计常说的 Race to Sleep：快点干完，快点睡觉。

有一个例外：HSI→PLL 32M（2.63uAh）只比 HSI 16M 直出（2.65uAh）省一点点，PLL 自身的电流基本抵掉了升频的收益。HSI 要拉到 64M 才明显占优。

发现 2：同样的频率，时钟来源差很多

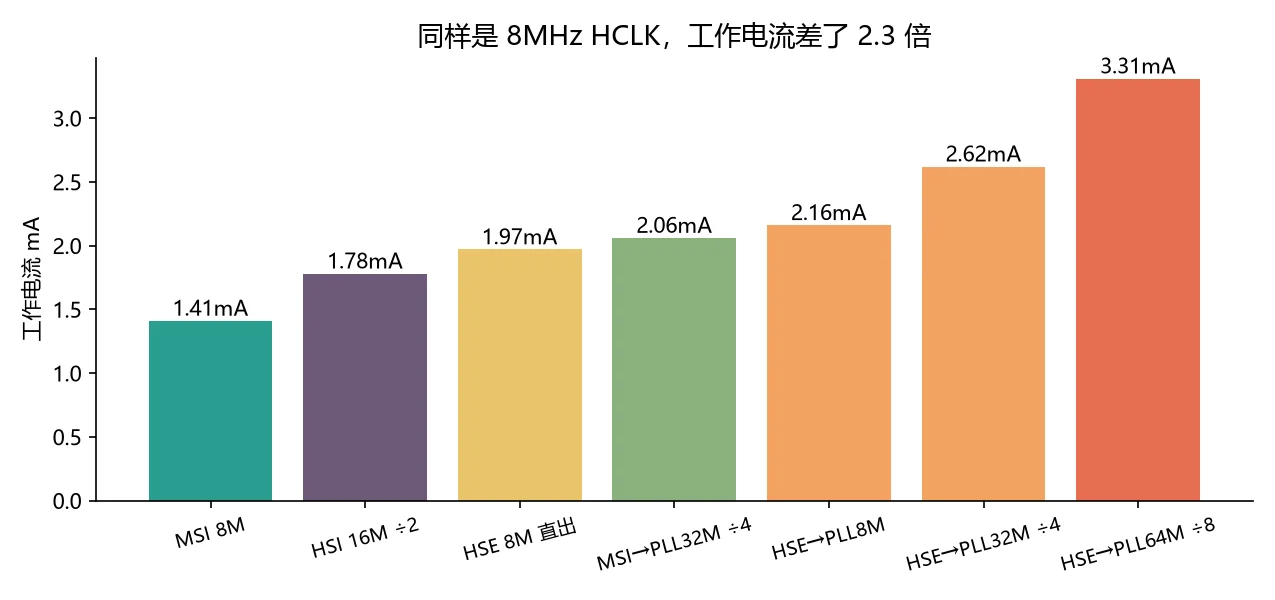

HCLK 都是 8MHz，CPU 干活一样快，能耗却能差到 2.4 倍：

两个坑：

• HSE 比 MSI 贵。 同样 8MHz 直出，HSE 工作电流 1.97mA，MSI 只要 1.41mA，晶振驱动电路本身就要耗电。
• HSI 介于两者之间。 同频下 HSI 每个点都比 MSI 费电（8MHz 多 26%，32MHz 多 6.5%），但都比 HSE 省。
• 先倍频再分频最浪费。 PLL 64M÷8 要 3.31mA，比 HSE 直出多 68%。分频只降了 CPU 频率，PLL 自己仍在 64MHz 下运行。需要多少频率，就让 PLL 直接输出多少。

发现 3：唤醒速度 MSI 最快，但对本程序影响不大

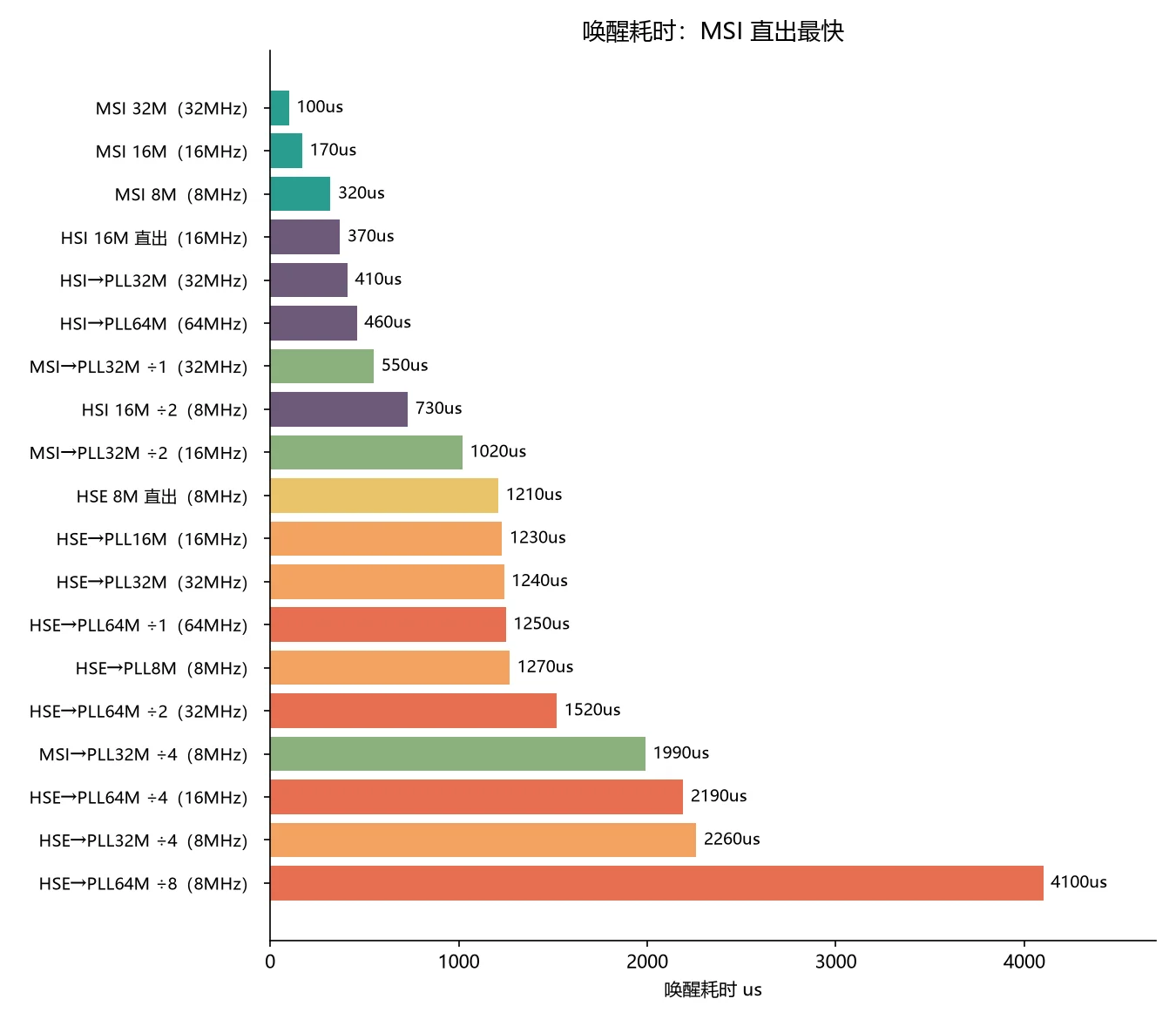

MSI 和 HSI 都是内部 RC，唤醒后很快可用；HSE 要等晶振起振，PLL 要等锁定。MSI 直出最快（100320us），HSI 次之（370730us），HSE 相关的配置都在 1.2ms 以上：

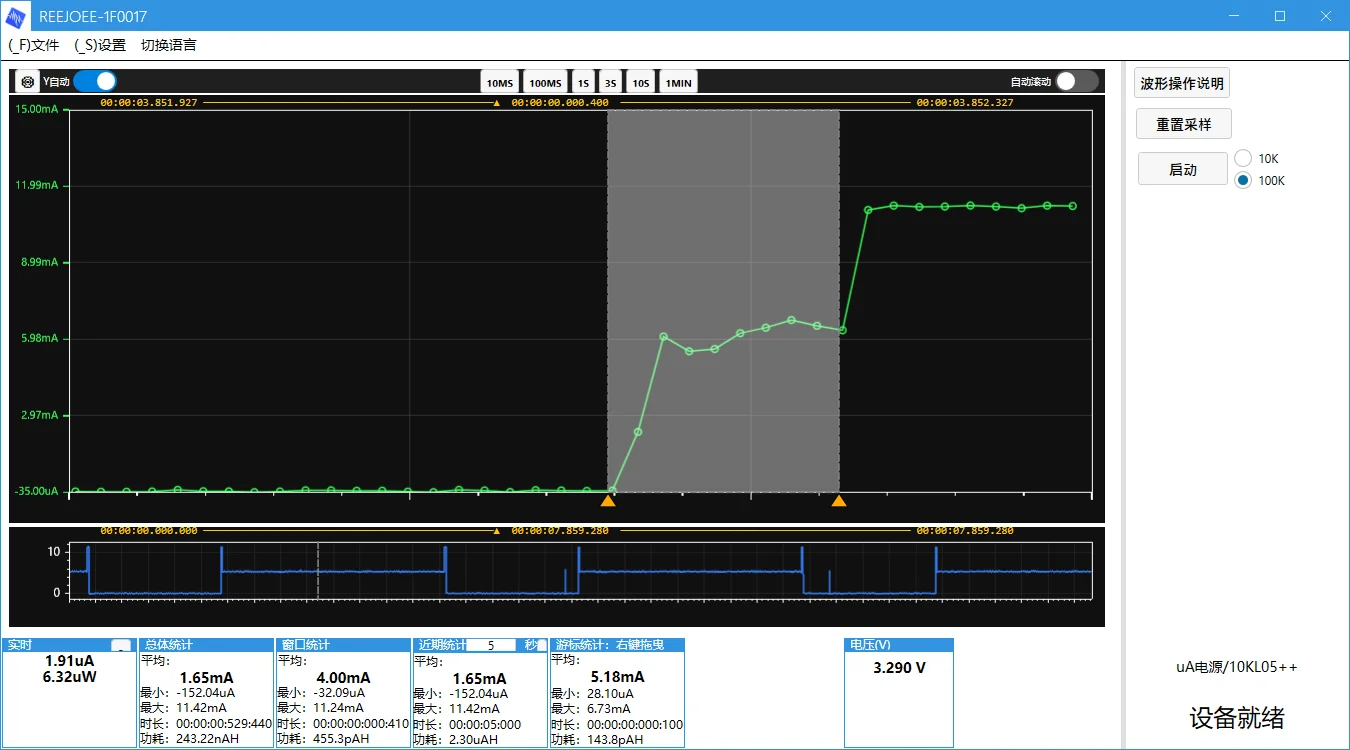

放到分析仪上看差别很直观。MSI 32MHz 唤醒只要 100us：

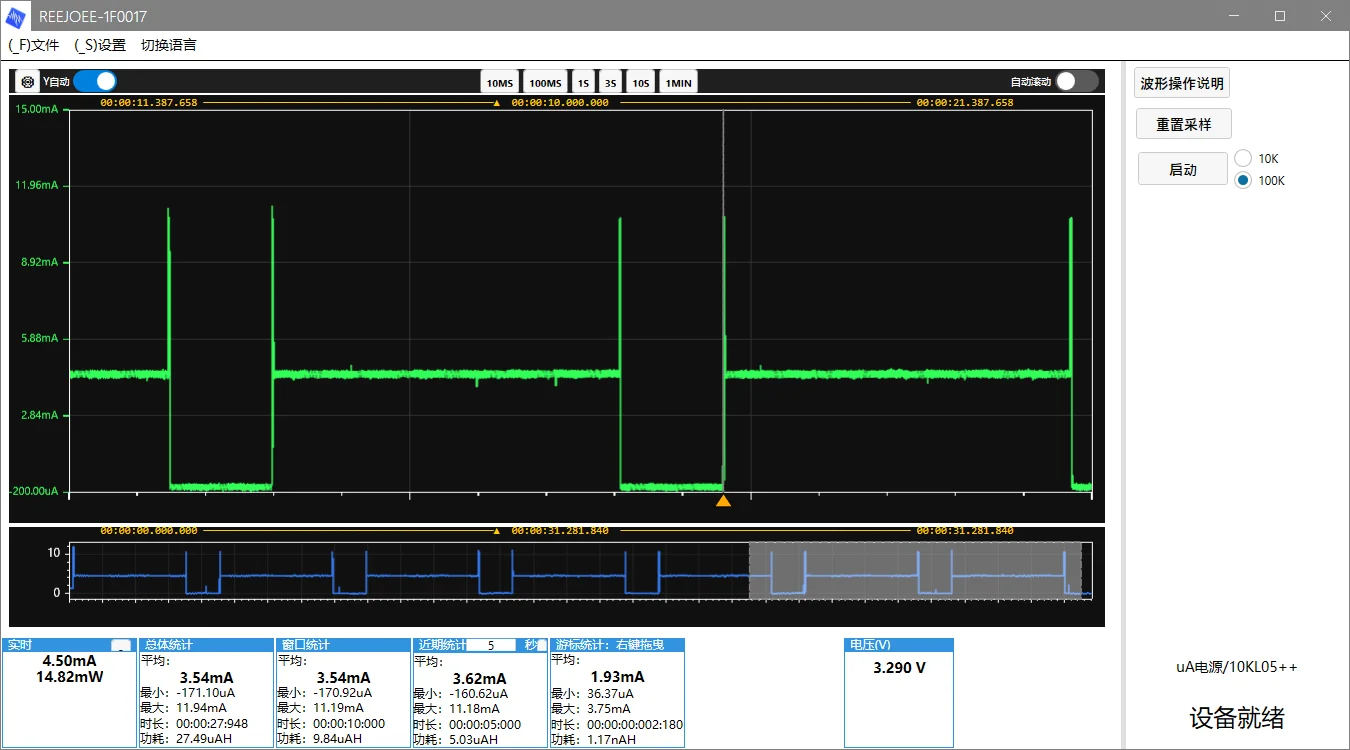

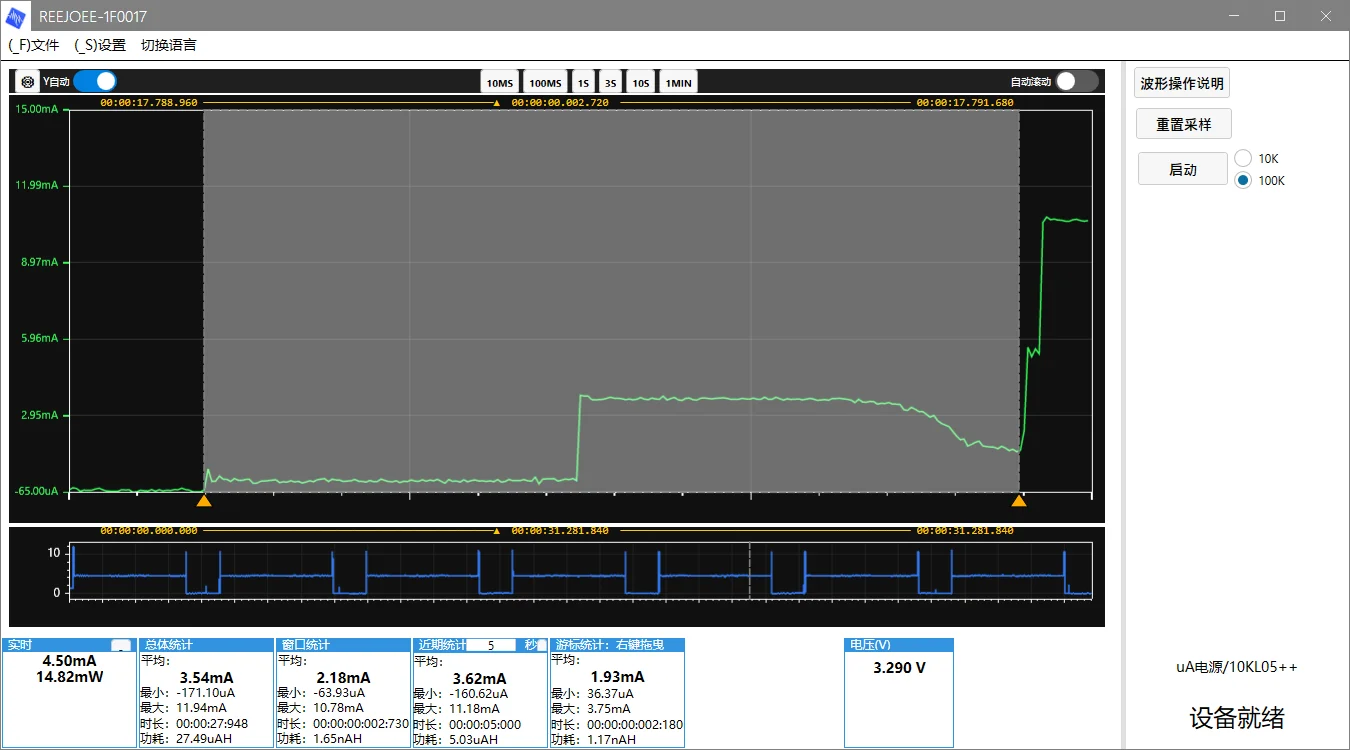

HSE→PLL 64M÷8 要 4.1ms，中间一大段在等时钟稳定：

不过唤醒能耗只有 0.1~1.4nAh，工作段是 2.46uAh 起，差了三个数量级。只有工作任务很短（毫秒级）时，唤醒速度才值得优化。

发现 4：休眠电流和主时钟无关

19 组全部是 2.3uA。进入 Stop 后高速时钟全关，只剩 LSE 和 RTC，主时钟怎么配都不影响睡眠。

选型建议

1. 首选 MSI。 不用外部晶振，唤醒快、电流低。开启 LSE 后打开 MSIPLLEN，MSI 会被 LSE 自动校准，UART 等外设够用。MSI 32MHz 直出和最优值只差 0.4%，不用 PLL，工作峰值电流 5.33mA，只有 HSI→PLL 64M（10.59mA）的一半，对纽扣电池这类内阻大的电源更友好。
2. 在允许范围内把 HCLK 拉高，让任务尽快做完再睡。需要 64MHz 算力时，用 HSI→PLL 比 HSE→PLL 更省（2.46 vs 2.57uAh）。
3. 确实需要高精度时钟才用 HSE，并让 PLL 直接输出目标频率，不要"高配低用"。
4. 还能更省： HCLK ≤ 26MHz 时可把内核电压切到 Range 2（本次未测）。
5. 任务类型决定频率策略。 本文 19 组都是固定计算量的 CPU 密集任务，高主频省电的前提是 CPU 一直在算。IO 密集型任务的时间花在等外设上，升主频缩短不了这段等待，工作段电流照旧在涨。这类任务值得临时把主频切到外设速率附近，本文没有这组实测数据，需要按任务类型自己拉一张"任务类型 × 时钟组合"的能耗表，逐类找到最优组合再固定下来。

附录：完整实测数据

前三名相差约 0.4%，每组只测了一次，可能在测量误差以内，可视为打平。
