用栈水位线与结构体哨兵检测内存损坏

问题

偶发复位、看门狗、跑飞、字段值莫名变化，调试器接上现场已经丢。背后的根因通常是：

• 栈溢出
• 数组越界写
• memcpy / memset 长度算错
• 野指针 / 错误偏移
• 协议解析相信对端长度字段

在主机和现代芯片上，ASan、MPU、编译器栈保护、KASLR 都能定位这类问题。换到下列环境就用不上：

• 裸机 / 轻量 RTOS
• 低端单片机（8 位 / 16 位）
• 内核早期启动、自实现分配器
• 任何 sanitizer、stack-protector 都开不起来的工程

下文给两种低成本检测方法，运行时开销可控，编译器无要求。共同思路：往内存里写一个业务代码不会自然写入的标记字节，事后回来看它有没有被改过。下文统一用 0xA5 与 0x5A，挑值理由见文末。

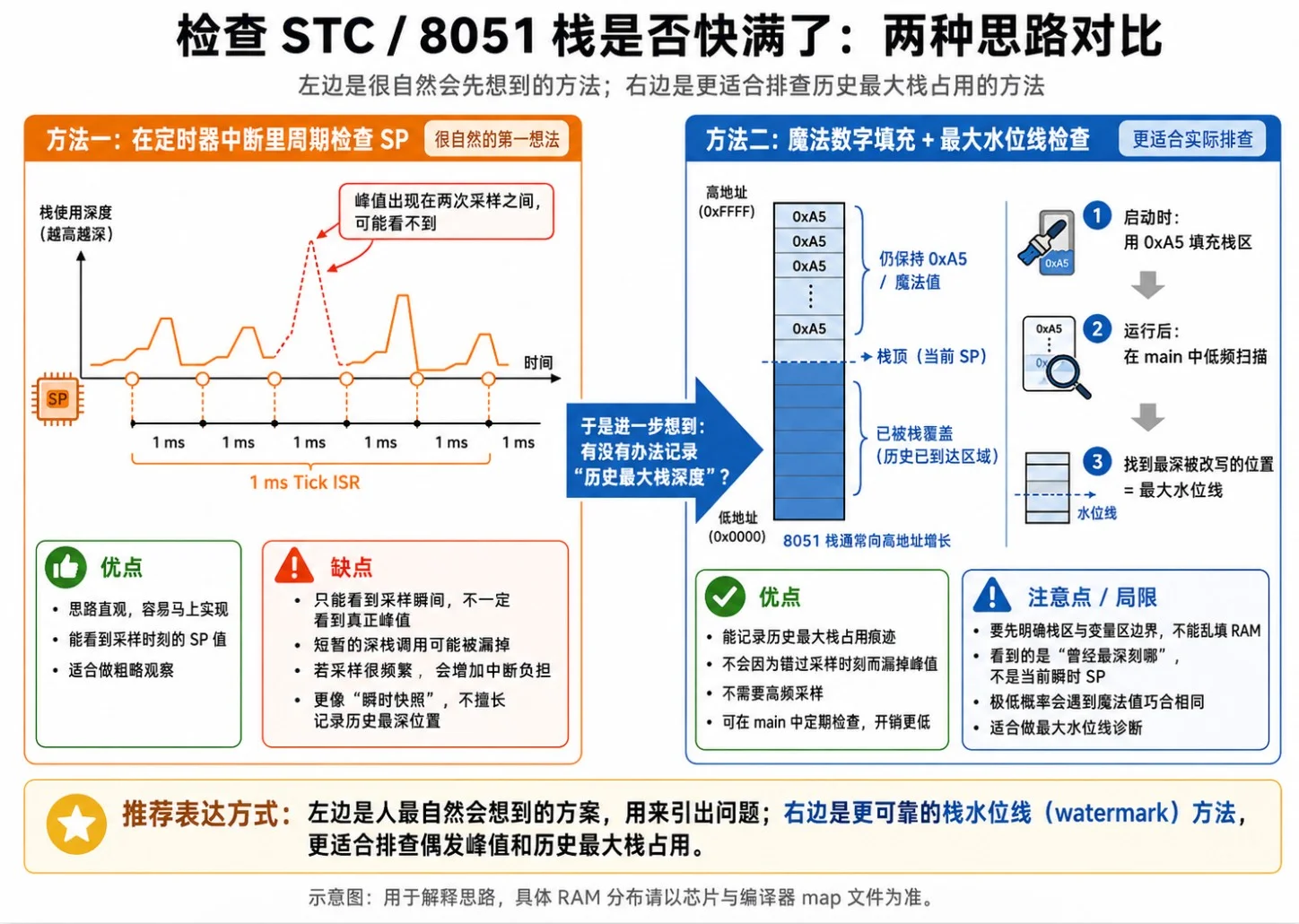

一、栈水位线

要回答的问题是：线上跑这么久，栈历史最深用到过哪。

反例：周期采样 SP

void timer_tick_isr(void) {
    uintptr_t sp_now = read_sp();
    if (sp_now < sp_min) sp_min = sp_now;  // 栈向低地址增长
}

采样式测量。两次 tick 之间的瞬时栈峰值采不到。线上偶发复位排查无效。

正解：上电填 0xA5，按需反扫

启动早期把栈区全部填为 0xA5。栈字节被压过又弹出后，值不再是 0xA5。任意时刻扫描栈区，第一个非 0xA5 字节的位置就是历史最大栈深度。

// 以栈向低地址增长为例（Cortex-M、x86 等）
extern uint8_t __stack_base;   // 栈区低地址端
extern uint8_t __stack_top;    // 栈区高地址端，SP 初值
#define STACK_MAGIC 0xA5

void stack_paint(void) {
    for (uint8_t *p = &__stack_base; p < &__stack_top; ++p)
        *p = STACK_MAGIC;
}

size_t stack_used_bytes(void) {
    uint8_t *p = &__stack_base;
    while (p < &__stack_top && *p == STACK_MAGIC) ++p;
    return (size_t)(&__stack_top - p);
}

stack_paint 必须在任何业务函数压栈之前调用，常见放法是 main 入口第一行，或链接脚本指定的启动钩子。栈向高地址增长（8051 等）只需把 stack_used_bytes 的扫描方向反过来。

局限

• stack_paint 自身用到的栈在调用结束后无法回填，存在数字节误差
• 真实业务恰好写入 0xA5 会让水位线被低估对应字节数，对 KB 级判定无影响
• 要求栈方向已知、栈区物理边界明确（多数 RTOS 任务栈和裸机栈都提供）
• 属于诊断手段；不阻止溢出，只在溢出后留下痕迹

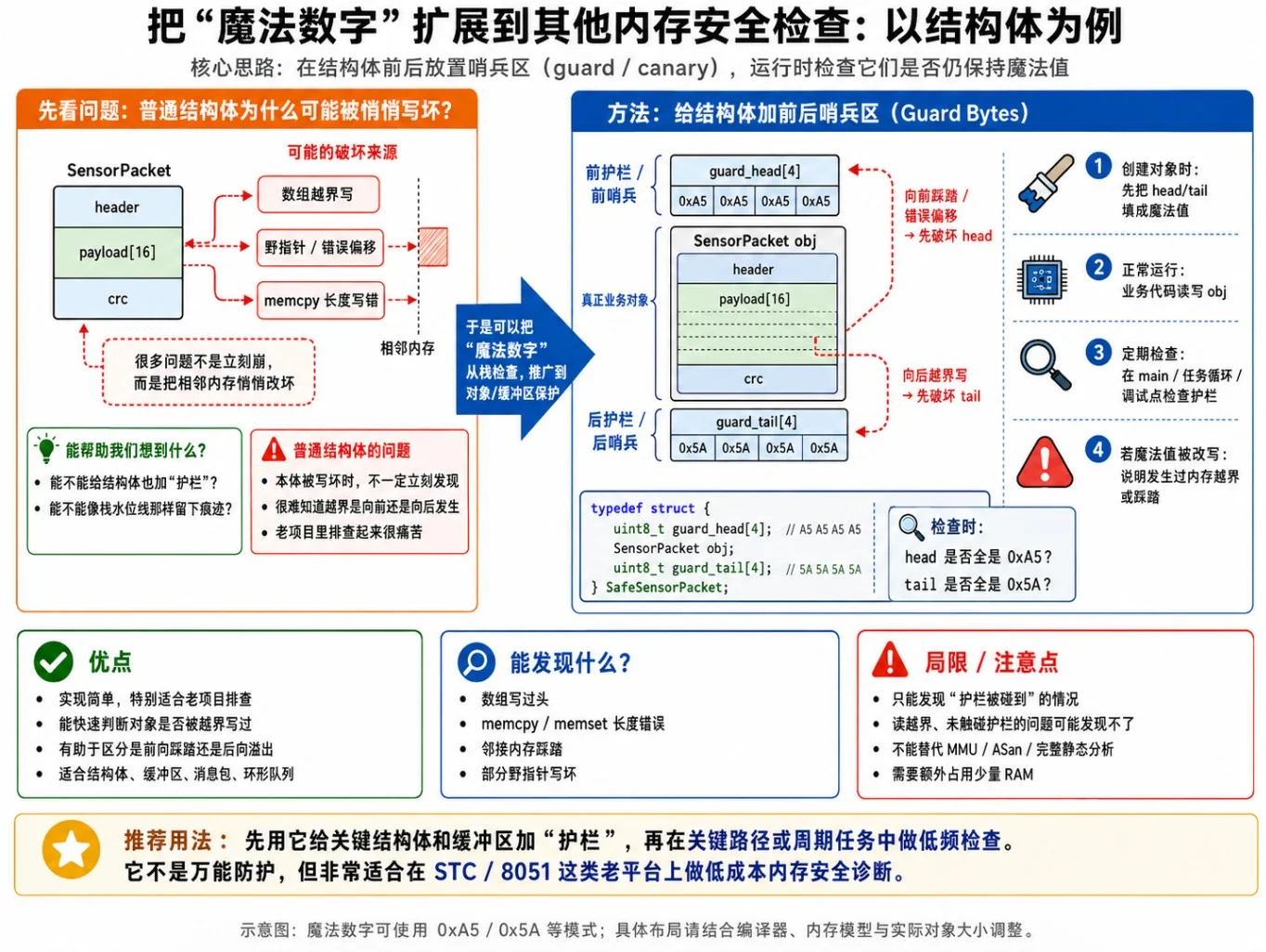

二、结构体 / 缓冲区哨兵

要回答的问题是：这块缓冲区 / 这个结构体有没有被别人踩过。

做法是给关键对象前后各加一段哨兵字节，定期检查：

typedef struct {
    uint8_t      guard_head[4];   // A5 A5 A5 A5
    sensor_pkt_t obj;
    uint8_t      guard_tail[4];   // 5A 5A 5A 5A
} safe_sensor_pkt_t;

void guard_init(safe_sensor_pkt_t *p) {
    for (int i = 0; i < 4; ++i) {
        p->guard_head[i] = 0xA5;
        p->guard_tail[i] = 0x5A;
    }
}

bool guard_check(const safe_sensor_pkt_t *p) {
    for (int i = 0; i < 4; ++i) {
        if (p->guard_head[i] != 0xA5) return false;
        if (p->guard_tail[i] != 0x5A) return false;
    }
    return true;
}

head 用 0xA5、tail 用 0x5A，破坏发生时立即区分前向越界与后向溢出。

检查时机

• 协议帧处理完成后
• 涉及 memcpy / memset 的关键路径之后
• 低频任务（100 ms / 1 s）
• 避免放进高频 ISR

检测覆盖

• 命中：4 字节内的越界、长度算错、错误偏移、野指针落入哨兵区
• 漏检：跨越哨兵区的远距离写入；obj 内部字段的合法逻辑错误
• 哨兵宽度 4 字节是底线，关键对象用 8 字节更稳

三、组合套餐

复位原因码做法：保留 1 字节非初始化 RAM，检测到哨兵破坏时写入原因码并触发软件复位，上电早期通过串口或 LED 输出。代价 1 字节 RAM，能把"看门狗复位"区分成"哨兵 A 被踩"、"栈撞顶"等可定位信号。

四、注意

• 0xA5 / 0x5A 用作诊断标记，不能当安全机制；保护逻辑仍要靠代码层的长度检查、指针校验、边界判断
• 哨兵字节自身也可能被覆盖；再对哨兵加 CRC 校验并不提供额外保护
• 多任务 RTOS 下每个任务栈独立 paint，结果按任务汇报
• stack_paint 与 guard_init 必须在对应对象生命周期开始时执行；调用顺序错乱会让首次检查直接判定为已被破坏

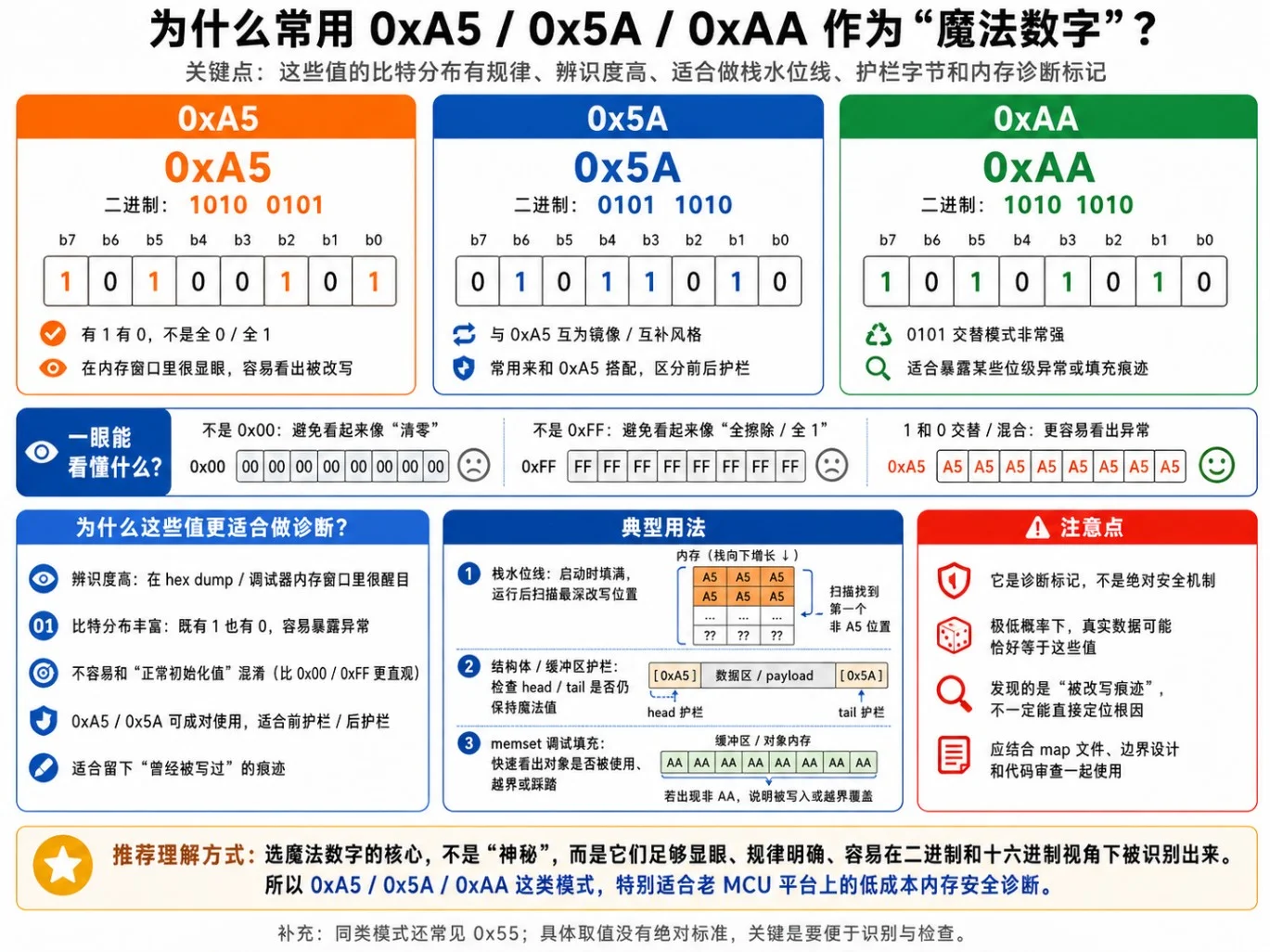

附：魔法数字选值

挑值的三个硬性条件：

• 比特分布均匀，1 与 0 各占 4 位；单 bit 卡死立即改变比例
• 业务代码极少自然写入，远离 0x00 和 0xFF
• 在 hex dump 中一眼可识别

满足条件的常用值：

0xA5 与 0x5A 互为镜像，用作 head / tail 哨兵能区分越界方向。0x00 与 0xFF 不可用：前者与未初始化 RAM 难以区分，后者与擦除态 Flash 和上电默认值难以区分。0x55 与 0xA5 等价，可作备用。

总结

• 栈水位线靠"启动填 0xA5 + 反扫"，绕过 ISR 采样盲区
• 结构体哨兵用 head=0xA5、tail=0x5A 区分越界方向
• 全部依赖魔法数字在内存里留下痕迹，事后取证
• 适用于任何缺少 sanitizer / MPU / 栈保护的工程；零编译器依赖，RAM 成本可控
