在 51 单片机上用中断捕获 12 路微秒级脉宽，软件双边沿会碰到实时性边界

这是一个中途接手的项目。原方案基于 51 单片机，6 个电机各有 2 路霍尔反馈信号，一共 12 路外部脉冲，最初直接用 GPIO 下降沿中断捕获；后来现场发现输入容易受到干扰，我在这个基础上引入了软件脉宽过滤。继续排查计数抖动问题时，才发现这个过滤方案本身也受限于既有硬件资源和中断实时性。

脉宽过滤本身没有复杂：下降沿来了先记时间，上升沿来了再算宽度；宽度够，就提交一次有效脉冲。麻烦出在要捕获的是微秒级脉宽，留给 ISR 响应和软件切边沿的时间预算很短。

高电平 ─────┐      ┌───── 高电平
             │      │
低电平       └──────┘
             A      B
           下降沿   上升沿

真正的问题在实现方式。读者如果习惯了资源完整的 MCU，可能会默认 GPIO 可以直接开双边沿触发；但部分 51 单片机的中断能力比较受限，只能配置单边沿，或者不同 IO 的边沿能力受限。硬件没有给每一路输入独立的双边沿捕获、脉冲计数或去抖资源时，软件只能在对应 GPIO 中断 ISR 里模拟：A 点进中断，记录时间，把这个 IO 切到等 B 点；B 点再进中断，计算脉宽，再切回等 A 点。

12 路输入挤在几个中断里

如果只有一路信号，这个软件状态机已经依赖 ISR 响应速度。脉宽长到毫秒级时，软件通常还有余量；脉宽压到微秒级时，余量会迅速消失。

12 路 IO 不会都在同一个 port 上。更常见的情况是：多个 port 各有自己的中断入口，每个 port 内的多个 IO 共用同一个中断服务函数。每一路又都要在这个 ISR 里模拟双边沿，实时性压力会放大：

• ISR 先读一次中断标志寄存器。
• 软件逐位判断是哪一路 IO 触发。
• 每一路都有自己的“等下降沿 / 等上升沿”状态。
• 每一路都要在 ISR 里切换触发模式。

这相当于在低主频 51 单片机上，分散在几个 GPIO 中断里，用软件模拟 12 个小型输入捕获外设。

漏边沿发生在哪里

理想时序是：

下降沿 A
MCU 进入 ISR
软件切到等上升沿
上升沿 B
MCU 再进 ISR
软件验证脉宽

实时性不够时，时序可能变成：

下降沿 A
上升沿 B
MCU 才进入 ISR

这时同一个 IO 的中断标志只有一个 bit。它只能表示“这个脚触发过”，不能表示“这个脚连续触发了两次”。软件已经拿不到 A 和 B 的完整历史，这个真实脉冲就可能被当成毛刺丢掉。

多个 IO 共用同一个 port 的中断入口不一定有错。风险来自“多个 IO 共用 ISR + 12 路软件双边沿 + 低主频 + 单 bit 标志”。只要其中一路边沿间隔接近或短于 ISR 最坏响应时间，软件模拟的双边沿过滤就没有足够时间完成状态切换。脉宽越短，这个风险越明显。

受控脉冲实验

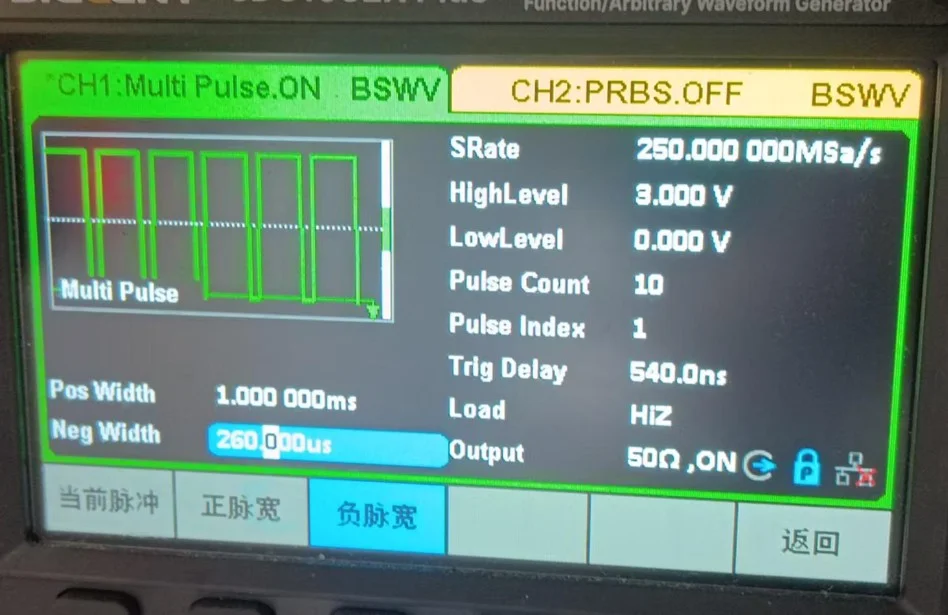

为了验证软件边沿捕获的实时性，可以用受控信号源产生固定数量、固定脉宽的脉冲序列，再检查 MCU 侧捕获数量是否完整。

这次测试使用 10 个脉冲作为一组手动触发序列：9 个合法脉冲宽度为 260us，1 个非法脉冲宽度为 240us。软件过滤阈值设为 >= 250us 有效。触发前后保持低电平。

少量触发时，计数结果基本符合预期，说明边沿切换和脉宽判断在低压力条件下可以工作。重复触发多次后，打印日志出现了两路计数分叉：

当 FBZ = 55 时，按当前显示滞后关系计算，理论 FB 有效计数为：

(55 + 1) * 9 - 1 = 503

实测结果为：

LM FB = 512
RM FB = 503
FBZ   = 55

RM 与理论值一致，LM 多计 9。这个结果说明至少有一路在长时间重复触发后发生了误计数。

这组实验暴露的是阈值附近的实时性余量不足。合法脉宽 260us、非法脉宽 240us，都只距离 250us 阈值 10us。多个 IO 共用同一个中断服务函数，并在 ISR 内软件切换边沿模式时，中断响应延迟、处理顺序差异、边沿模式切换延迟都会改变测得脉宽。部分 240us 非法脉冲可能被测成有效脉冲，最终表现为多计数。

两路结果不同也很有参考价值。共享 ISR 下，不同 IO 接收同一组测试脉冲，实际软件捕获条件并不完全一致。排在 ISR 后面的分支、和其他 IO 同时触发的分支，会承受额外的软件处理延迟。

提主频以后还要看 ISR 开销

第一反应通常是提高 CPU 主频。主频从 24MHz 提到 40MHz 后，指令执行变快，中断响应也会变短，理论上可以给软件双边沿捕获争取更多余量。

但这次测试又暴露了另一个细节：时间戳换算本身也在 ISR 路径里。24MHz、12T 模式下，Timer11 原始计数频率为 2MHz，1 tick 等于 0.5us，换算成微秒只需要除以 2。40MHz、12T 模式下，Timer11 原始计数频率为 3.333MHz，1 tick 等于 0.3us，换算成微秒会变成 raw * 3 / 10。

放在 51 单片机上，32 位除法和取模很重。CPU 主频提高带来的收益，可能被 ISR 内的实时换算吃掉一部分。软件捕获路径里，最贵的地方不该放在边沿到来的瞬间。

后续把 ISR 改成直接使用 Timer11 原始 tick：

rise_tick = T11_raw
width_tick = now_raw - rise_tick

阈值在编译期换算成 tick 后再比较：

40MHz / 12T: 1 tick = 0.3us
250us = 833.33 tick
向上取整后，阈值取 834 tick

这样 ISR 热路径只剩下读计数器、uint16_t 减法、uint16_t 比较和计数更新。微秒单位只用于调试打印，不再参与实时判定。

再次测试后，260us 合法脉冲被测到 261264us，240us 非法脉冲被测到 241244us，并稳定进入 reject 统计。这个结果把方向指得很清楚：信号源精度可以信任，单纯提高主频仍然不够，实时路径里的昂贵换算必须移出去，阈值比较要回到原始 tick 域。

硬件捕获和软件模拟的差别

有些 MCU 的定时器或专用输入捕获外设可以直接做这些事：

• 硬件双边沿捕获。
• 硬件脉冲计数。
• 输入滤波或去抖。
• 捕获时刻锁存。

这些能力的价值在于：边沿先由硬件抓住，软件晚一点处理也不会立刻丢历史。

用 GPIO 中断软件模拟时，边沿历史只剩一个标志 bit。软件来晚了，硬件不会帮你补记录。

工程结论

这个问题不适合只靠调脉宽阈值解决。阈值只能决定什么宽度算有效，不能恢复已经错过的边沿。

如果系统没有足够的定时器、输入捕获通道或带滤波能力的专用 IO，那么软件模拟双边沿必须接受一个边界：真实脉冲宽度要明显大于 ISR 最坏响应时间。微秒级脉宽已经接近这个边界，不能只按普通 GPIO 中断来理解。

如果脉宽确实这么短，工程上只有几条路：提高 CPU 主频，换取更短的中断响应时间；减少每个中断服务函数里软件模拟的输入路数；或者把关键输入迁到硬件双边沿捕获、定时器输入捕获、硬件计数和硬件滤波资源上。

当 12 路信号都依赖 51 的 GPIO 中断软件模拟双边沿，漏边沿就不再是偶然 bug，它是硬件资源不足和软件实时性边界叠加后的自然结果。

一点个人观点

站在 2026 年看，51 单片机不该继续作为新项目的默认选择。成本敏感场景已经有大量 RISC-V MCU，也有成熟的 ARM Cortex-M0/M0+ MCU：价格低，外设新，工具链新，C 语言支持也正常。

51 的问题不只是主频低。很多型号 C99 支持不完整，编译器、调试器、工程体系都停在旧时代，外设能力也很弱。最后省下来的物料成本，很容易变成中断实时性、工具链兼容、维护成本和现场调试成本。

工程要给自己留余量。算力余量、外设余量、定时器余量、调试余量，看起来都不直接出现在 BOM 上，但被省掉以后，不确定性不会消失，只会转成风险。风险再拖下去，就会变成技术债，持续计息，后面每一次改需求、查现场、补兼容都要还。
