信号处理实验室用拖拽流程图完成浏览器端滤波和波形分析

信号处理实验室是一个运行在浏览器里的可视化信号处理工具。它把 CSV 输入、信号发生器、滤波器、窗口统计、特征提取、FFT 频谱、示波器和 CSV 输出做成可拖拽节点，用户通过连线组织处理流程，再在右侧查看波形结果。

项目入口：

• GitHub：https://github.com/createskyblue/signal-analysis-lab
• 在线体验：https://createskyblue.github.io/signal-analysis-lab/

在线页面打开后，可以点击左下角的「演示数据」生成含噪声的正弦波测试流程图，用它快速观察滤波、比较、分流和示波器显示效果。

交付内容

这个项目交付的是一个浏览器端信号处理工作台，不需要后端服务即可完成常见实验流程：

• 从 CSV 文件导入采样序列，设置采样率，并把结果导出为纯净 CSV。
• 使用信号发生器生成默认正弦波，作为测试信号或流程参考。
• 把多个处理节点连接成流程图，按连接关系逐级计算。
• 在右侧示波器中查看多路波形，每个图表都有独立光标读数。
• 保存、导入和导出 JSON 项目文件，浏览器本地也会自动保存当前项目。
• 切换中文和英文界面，便于把同一套工具交给不同使用者。

项目定位为轻量、可共享、可快速验证的实验界面，不承担专业 DSP 软件的完整建模和分析能力。它适合做滤波链路试验、传感器波形观察、简单特征提取、流程演示和自定义算法验证。

流程图是主要交互模型

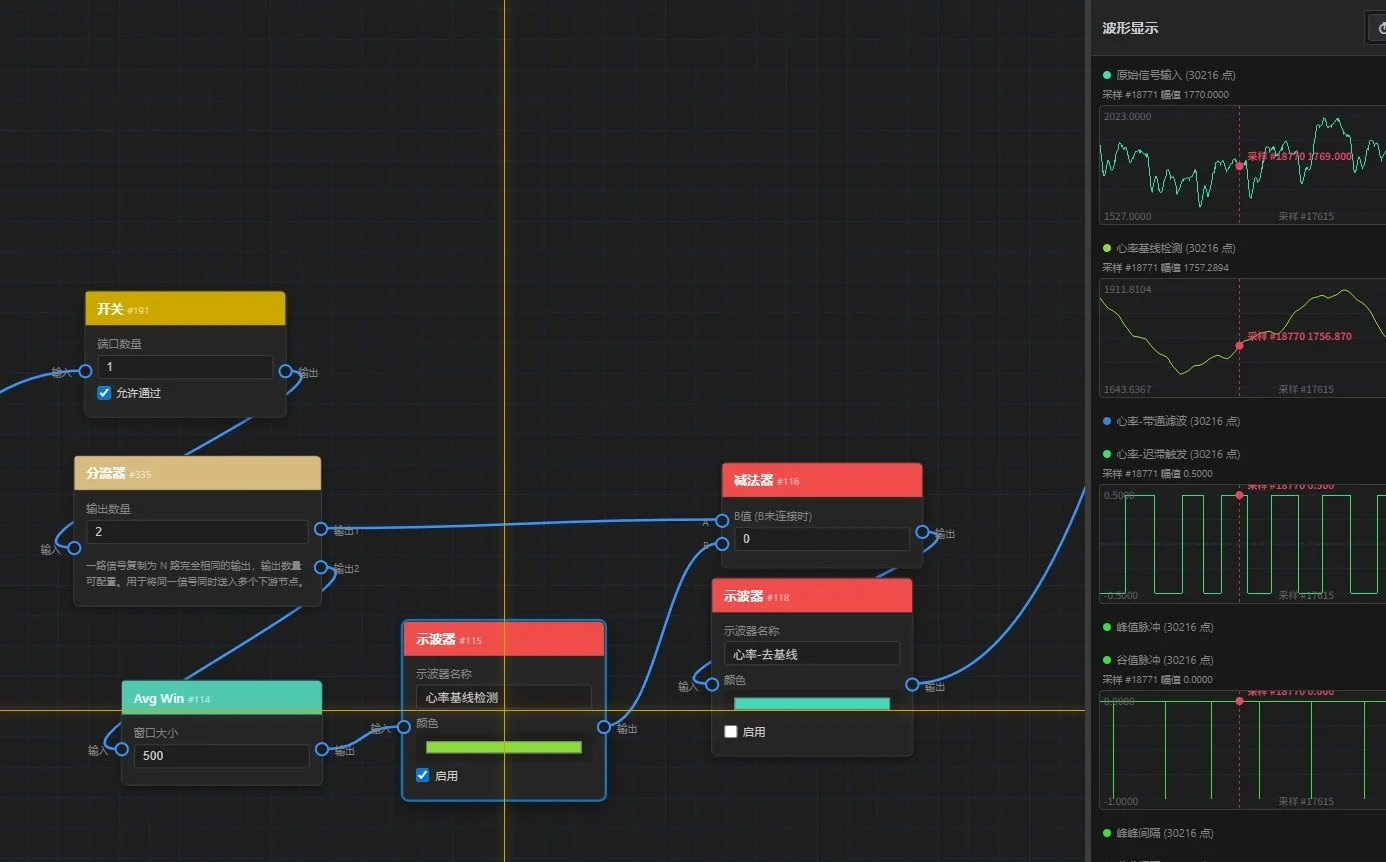

工具的核心交互是节点和连线。左侧栏提供节点库，中间画布用于组织流程，右侧面板显示输出波形。

常用操作包括：

• 从左侧拖拽节点到画布。
• 从输出端口拖到输入端口完成连线。
• 点击或右键删除连线。
• 选中节点后按 Delete 删除节点。
• 在画布空白处框选多个节点，并拖动一组节点。
• 双击节点标题重命名。
• 使用 Ctrl+C / Ctrl+V 复制粘贴节点。
• 使用 Ctrl+Z / Ctrl+Y 撤销和重做。
• 用鼠标中键平移画布，按空格复位视图。
• 按 F5 或点击运行按钮执行流程。

这种模型的好处是处理链路会直接呈现在界面上。相比把一串滤波函数写在脚本里，流程图更适合调参、讲解和定位某一路中间结果。

节点覆盖常见信号处理步骤

项目里的节点按用途分组，覆盖了从输入、滤波、统计、特征提取到输出的常见步骤。

输入输出节点包括 CSV 输入、信号发生器、CSV 输出和示波器。CSV 输出节点可以单独导出，也可以在打开「自动导出」后随运行流程导出。导出的 CSV 正文不带表头，每行一个采样点，节点名称、时间戳和采样率会写入文件名。

滤波器节点包括 RC 低通、高通、带通、指数平均滤波、FIR 线性相位、Hampel 滤波和卡尔曼滤波。Hampel 节点会同时输出滤波结果和局部 MAD，便于观察阈值调节对异常点处理的影响。

运算和变换节点包括加法器、减法器、乘法器、加权合成器、反相器、绝对值、对数乘法器、归一化、限位器、移相器、迟滞比较器、去直流偏置和微分器。它们承担流程中的基础组合逻辑。

窗口统计节点包括滑动平均、中值窗口、最大值窗口、最小值窗口、极值窗口、滑动标准差、因果窗口熵和矩形波检测器。它们适合观察局部趋势、尖峰、波动强度和边沿规律。

特征提取和流程控制节点包括峰谷检测器、间隔到 BPM、分流器、开关、多路选择器和比较选择器。峰谷检测器可以配合迟滞比较器做触发驱动的分段极值搜索；比较选择器可以根据比较值逐点选择最大或最小值对应的信号。

项目还提供自定义节点。用户可以写 JavaScript 处理输入信号，单输入单输出时可沿用 return signal.map(...) 的简单写法；多输入时读取 inputs.in、inputs.in2 等端口数组，多输出时返回 { out: arr1, out2: arr2 }。

波形显示服务于调参

右侧图表面板承担调参过程中的观察入口。

• 示波器节点可以设置颜色，也可以关闭「启用」，关闭后该路不会出现在右侧波形显示中。
• 每张图都有独立 X 轴游标读数，普通波形显示采样点，FFT 频谱显示频率 Hz。
• 鼠标滚轮可以缩放图表。
• 点击图表标题或按钮可以折叠显示，隐藏后保留标题。
• 点击图表会把对应示波器节点定位到画布中心，并短暂显示十字准心。
• 拖拽图表标题可以调整多个图表的显示顺序。

这些细节让流程图和波形图之间能互相定位。节点多起来以后，单纯看画布很难知道哪条曲线来自哪个输出；单纯看波形也很难快速回到对应节点。图表定位把这两个视图连在一起。

自定义节点和 AI 上下文

自定义节点让工具可以扩展到内置节点没有覆盖的处理逻辑。为了降低编写成本，界面提供「复制上下文」按钮，可以把当前项目流程图和自定义节点 API 说明复制到剪贴板。

这份上下文不包含信号数据，主要用于让外部 AI 工具理解节点拓扑、端口命名和可用 API，然后辅助编写自定义节点代码。对临时实验来说，这比从零描述整个流程图更直接。

WebSocket 实时数据流

项目支持通过 WebSocket 从 ESP32 等设备接收实时传感器数据。典型流程是：

开始节点 -> 自定义节点(WebSocket 客户端) -> 滤波器链 -> 示波器

这里有一个浏览器安全限制：在线版是 HTTPS 页面，浏览器会拒绝连接明文 ws:// 设备。因此实时连接 ESP32 这类本地设备时，需要把项目克隆到本地并使用开发服务器运行：

npm install
npm run dev

本地页面使用 http://localhost:3000 调试时，才能连接明文 WebSocket 设备。更详细的实时数据流用法见项目文档 doc/websocket-streaming.md。

使用边界

这个项目更适合快速实验和交互式验证，不适合直接承诺严肃生产环境里的算法正确性。

几个边界需要明确：

• 带通滤波由低通和高通级联得到，两个截止频率应保持足够间隔。
• 采样率、窗口长度、截止频率、滤波阶数等参数仍需要按实际信号含义设置。
• CSV 导入输出适合离线样本和中小规模数据，定位为浏览器端实验工具。
• WebSocket 实时数据受浏览器安全策略限制，在线 HTTPS 页面不能直接连明文 ws://。
• 自定义节点执行的是用户提供的 JavaScript，应把它当作本地实验扩展能力使用。

它的价值在于把信号处理链路从代码脚本变成可观察、可保存、可共享的流程图。对于传感器波形、滤波器调参、异常点处理和简单频域分析，这种界面能明显缩短试错路径。

本文由 AI 辅助生成，可能存在错误或遗漏，请以实际资料和官方文档为准。
