信号串扰：线缆寄生电容

ADC 通道 1～4 全是悬空，没有接传感器。板载 10 kHz 测试方波却出现在波形上；把红端子从 ADC 引脚拔掉后，四路又一起变平。这组对照把干扰源指向外部线缆的寄生电容，并排除了板内串扰作为主要来源。

步骤一：接线实物

测试板输出 10 kHz 方波，业务采集侧用 ADC Stream Scope 同时看 ADC 通道 1～4 四路。四路 ADC 引脚都悬空。测试线一端是黑、红两个香蕉端子，另一端线芯外露、什么也没接。

测试工程：github.com/createskyblue/STM32L496_ADC_DMA_MuChannel_Sample

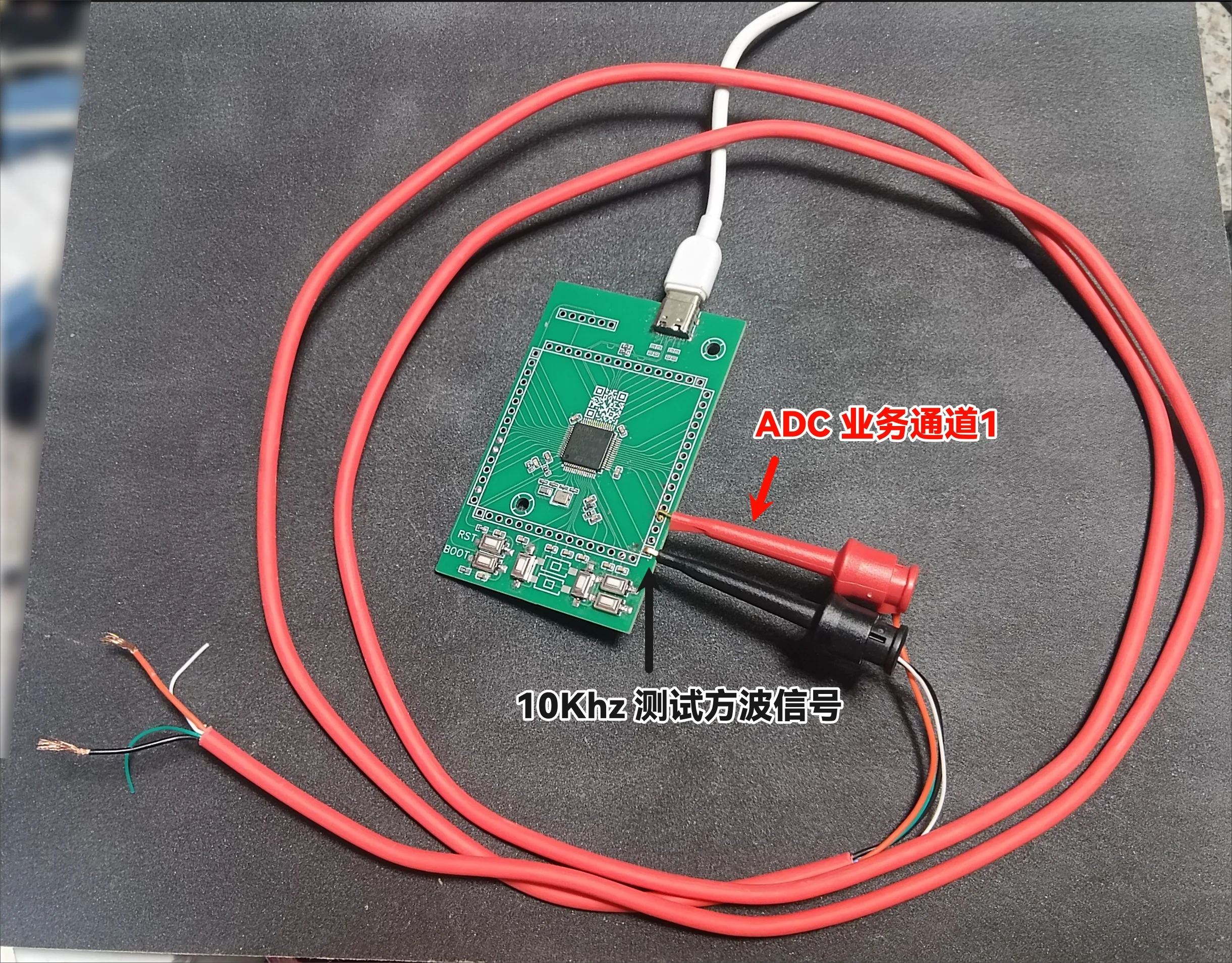

黑端子接 10 kHz 方波，红端子接 ADC 业务通道 1，线缆另一端悬空

步骤二：耦合波形

红端子接到悬空的通道 1 后，通道 1 出现与测试信号同频的方波，游标处约 2.733 V，幅度接近满量程。悬空引脚本身不产生信号，作为高阻抗节点却容易通过寄生路径拾取外部信号；这里的方波来自黑端子上的 10 kHz 经线缆寄生电容耦合。通道 2～4 同样悬空，也在波形上露出同相位的残余小波。

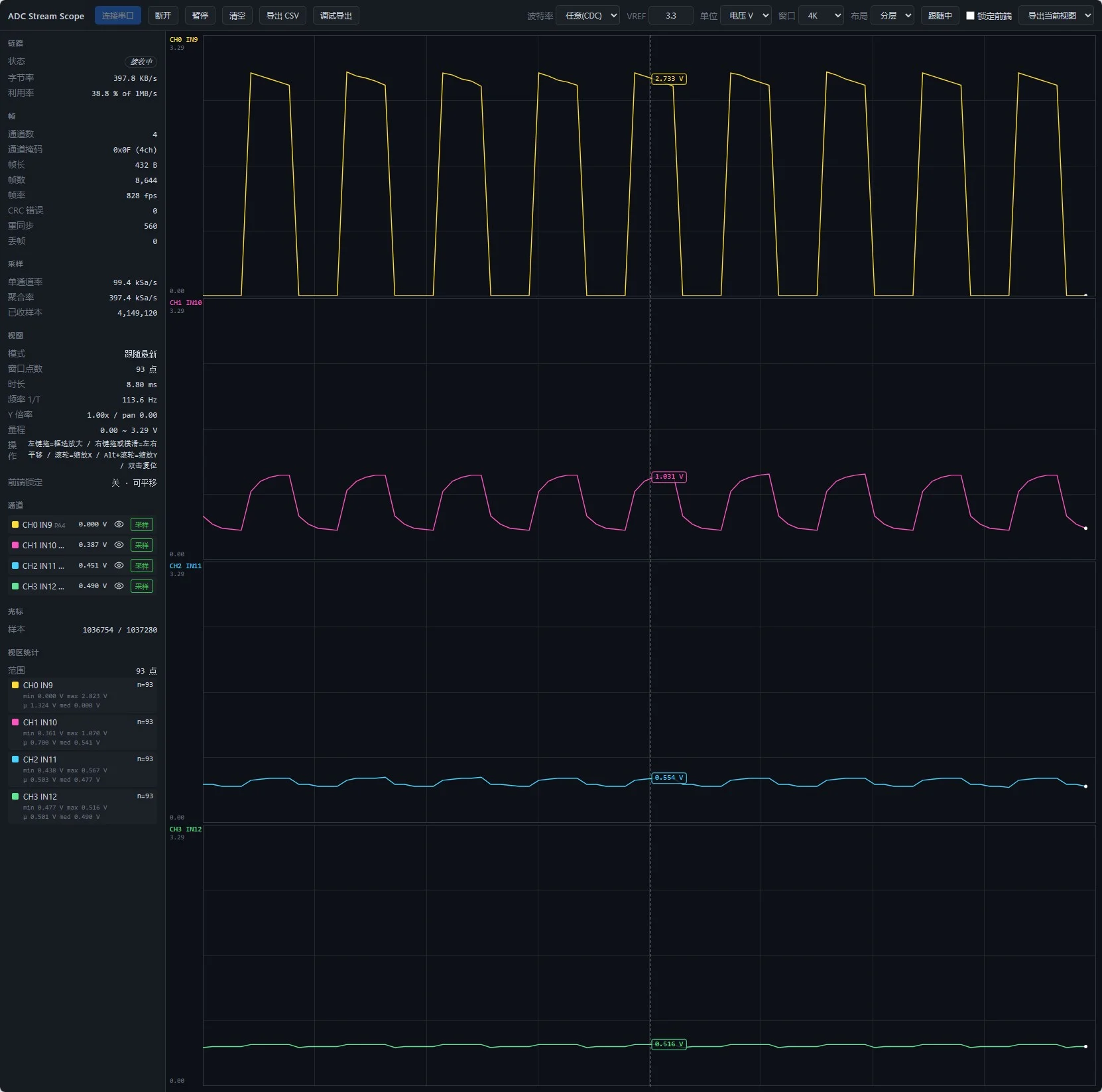

通道 1 耦合进 10 kHz 方波，后续通道出现残余波形

通道 现象 视窗统计
ADC 通道 1 完整 10 kHz 方波 min 0.000 V / max 2.823 V
ADC 通道 2 同步残余小波 min 0.361 V / max 1.070 V
ADC 通道 3 台阶起伏更弱 min 0.438 V / max 0.567 V
ADC 通道 4 近平坦，仍有细小起伏 约 0.516 V

通道 2～4 上的小波，是单 ADC 规则组切换留下的。MCU 里通常只有一个 ADC，按通道 1→2→3→4 分时采样。通道 1 被耦合方波充到对应电平后，切到后面几个悬空通道，内部采样电容还带着上一通道的残余电荷，转换结果里就留下同相位的小波形。越靠后，残余幅度越小。悬空通道上的小波，是电荷被带到下一通道的结果，并非它们也直接吃到了方波。

四路 ADC 均悬空，通道 1 被耦合，通道 2～4 残留电荷

步骤三：断开对照接线

只改一处：红端子从 ADC 引脚拔掉，黑端子仍接 10 kHz，线缆其余接法不变。

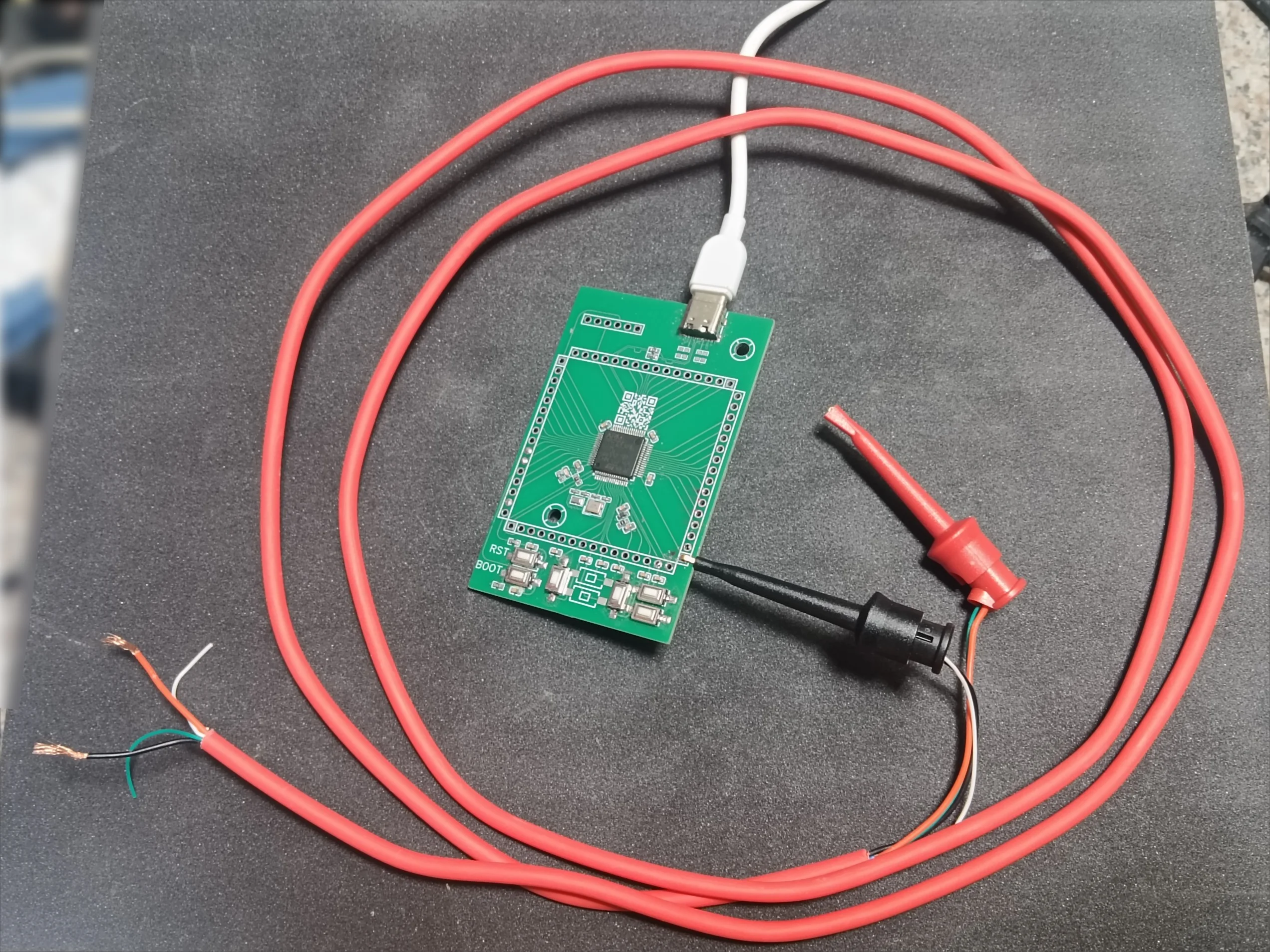

红端子离开 ADC 引脚，其余接线保持原样

步骤四：断开后波形

四路同时变平，游标附近都在 0.503 V 附近，视窗统计几乎没有起伏。

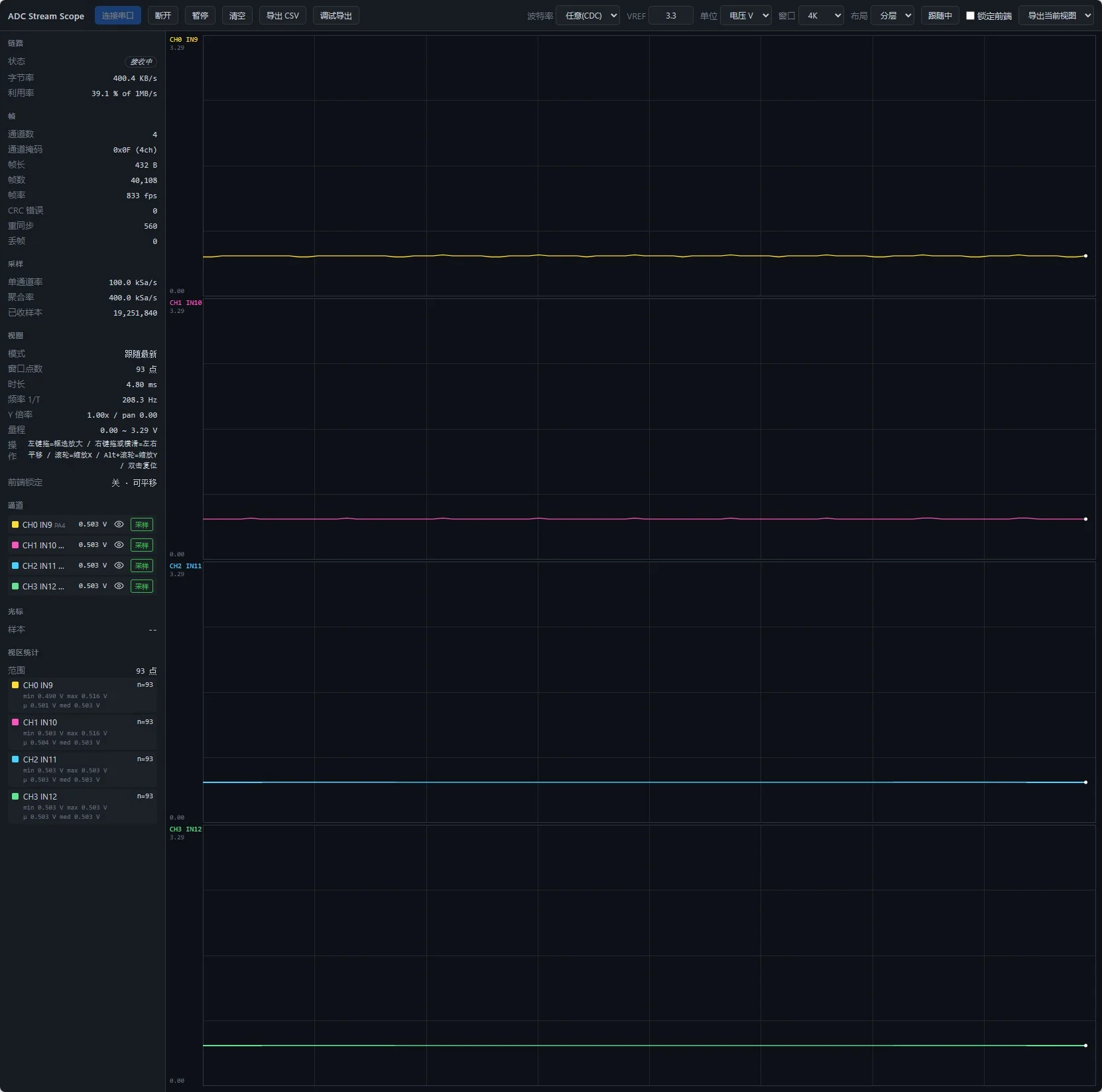

断开 ADC 引脚后四路通道全部变平

通道 断开前 断开后
ADC 通道 1 0～2.823 V 方波 约 0.503 V 平线
ADC 通道 2 0.361～1.070 V 残余 约 0.503 V 平线
ADC 通道 3 0.438～0.567 V 起伏 约 0.503 V 平线
ADC 通道 4 细小起伏 约 0.503 V 平线

线缆寄生电容路径

线缆内寄生电容把 10 kHz 方波耦合进 ADC 通道 1

通道 1 上的方波从线缆进来：四路 ADC 引脚都悬空。两根导线并行走线时存在寄生电容，黑端子上的 10 kHz 方波经这层电容送进红端子连接的悬空通道 1。万用表粗测线间电容约 0.389 nF，量级与寄生耦合相符。红端子一拔，耦合路径断开，四路一起归平。

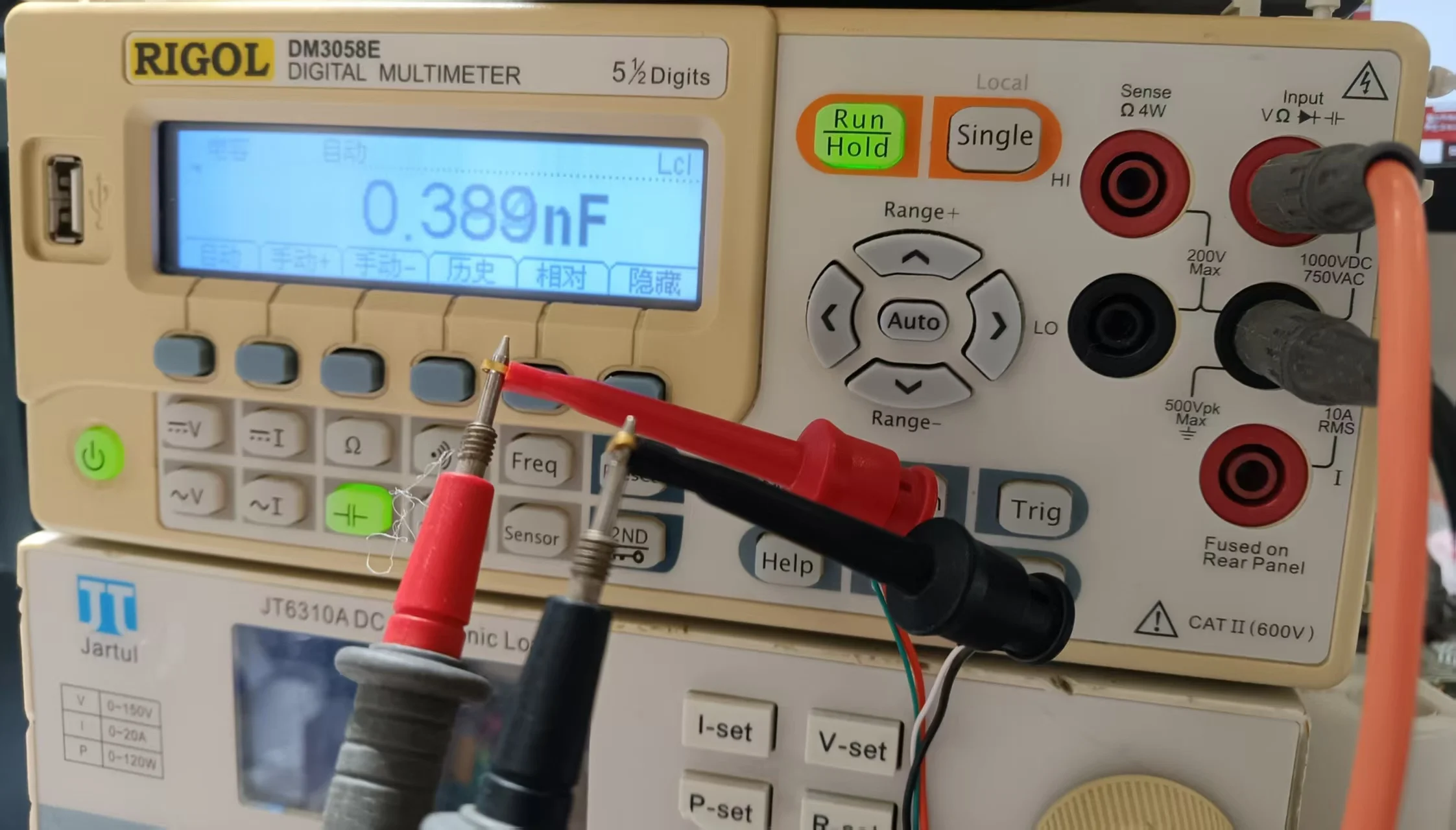

万用表粗测线间电容约 0.389 nF

结论

经对照，四路悬空 ADC 上的 10 kHz 方波属实，板内串扰并非主要来源。原因分两层：外层是测试线缆两根导线之间的寄生电容，把黑端子上的方波送进了红端子连接的悬空通道 1；内层是单 ADC 规则组分时切换，后续悬空通道因采样电容残余电荷留下同相位小波。

验证方式是断开红端子后波形归平。后续用这根线做信号注入时，应把远端悬空、通道间距和走线长度当作可控变量；板级排查若只见业务通道异常，先断外部引线再查 PCB 走线，可以把板内串扰和线缆耦合分开。
