电脑闲置两个月后电量 0% 充不进电：读取 BQ40Z50 状态并尝试解锁

这块 NH50BAT-4 笔记本电池闲置约两个月后，电脑显示电量 0%，接上充电器也充不进去。拆包逐节测量，其中一颗电芯是 0 V。

电芯坏掉只是其中一层，保护板有没有跟着锁死才决定这个包还值不值得修。下面按实际排查顺序记录：从电池接口飞线接 STM32L496 读 BQ40Z50，尝试解锁，最后按解锁结果和电芯成本决定换芯还是买整包。

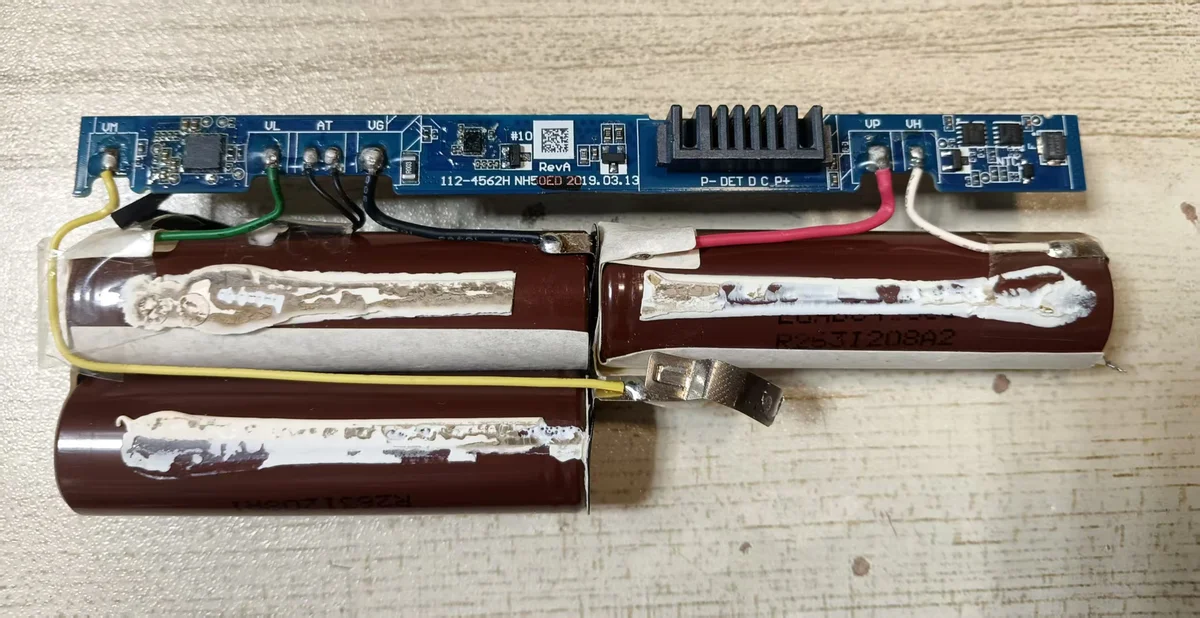

NH50BAT-4 电池包与保护板全景 NH50BAT-4 维修诊断流程

闲置后的电池包故障现象

开机后电量一直显示 0%，插充电器也没有反应。拆包逐节测量，其中一颗电芯 0 V；单独拆出来再量还是 0 V，用可调电源设 2.7 V、200 mA 试着激活，没有充电电流，这颗按失效处理。

电芯失效之外还有一层要单独验证：保护板有没有因为故障或保护状态拒绝工作。这就是后面要直接读 BQ40Z50 的原因。

超声波焊接与四颗电芯更换边界

这个电池包的外壳使用了超声波焊接，无法像螺丝固定的外壳那样无损打开。要看到内部电池和保护板，需要先对外壳进行破坏性拆解，再重新处理外壳的固定和密封。

四串电池包也不适合只换一颗。新电芯和剩下三颗旧电芯的容量、内阻、电压状态都不一样，混装会带来不均衡风险，正式更换必须四颗一起换，装配前查一致性。后面为了先验证保护板，我只临时换了一颗，这组混装电芯不能当成能正常充放电的成品，全程没有对它充电或大电流放电。

保护板上的 BQ40Z50 电池管理芯片

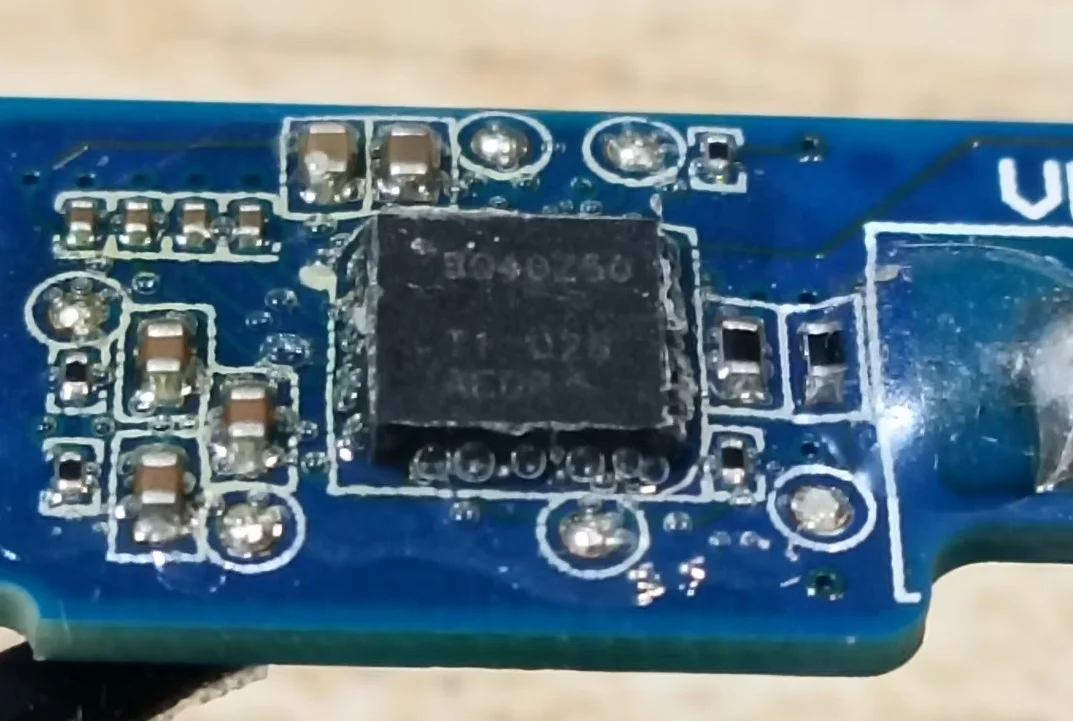

BQ40Z50 保护板芯片近照

保护板上的主控是 BQ40Z50，负责采集电芯信息、保存电池状态，并参与充放电保护控制。电脑显示 0% 又充不进电，光看电芯电压判断不了保护板还能不能工作，所以得直接读这颗芯片。

电池接口飞线接入 STM32L496

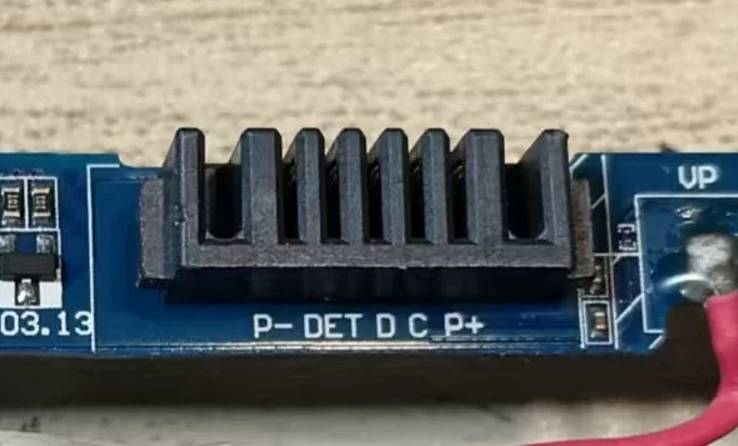

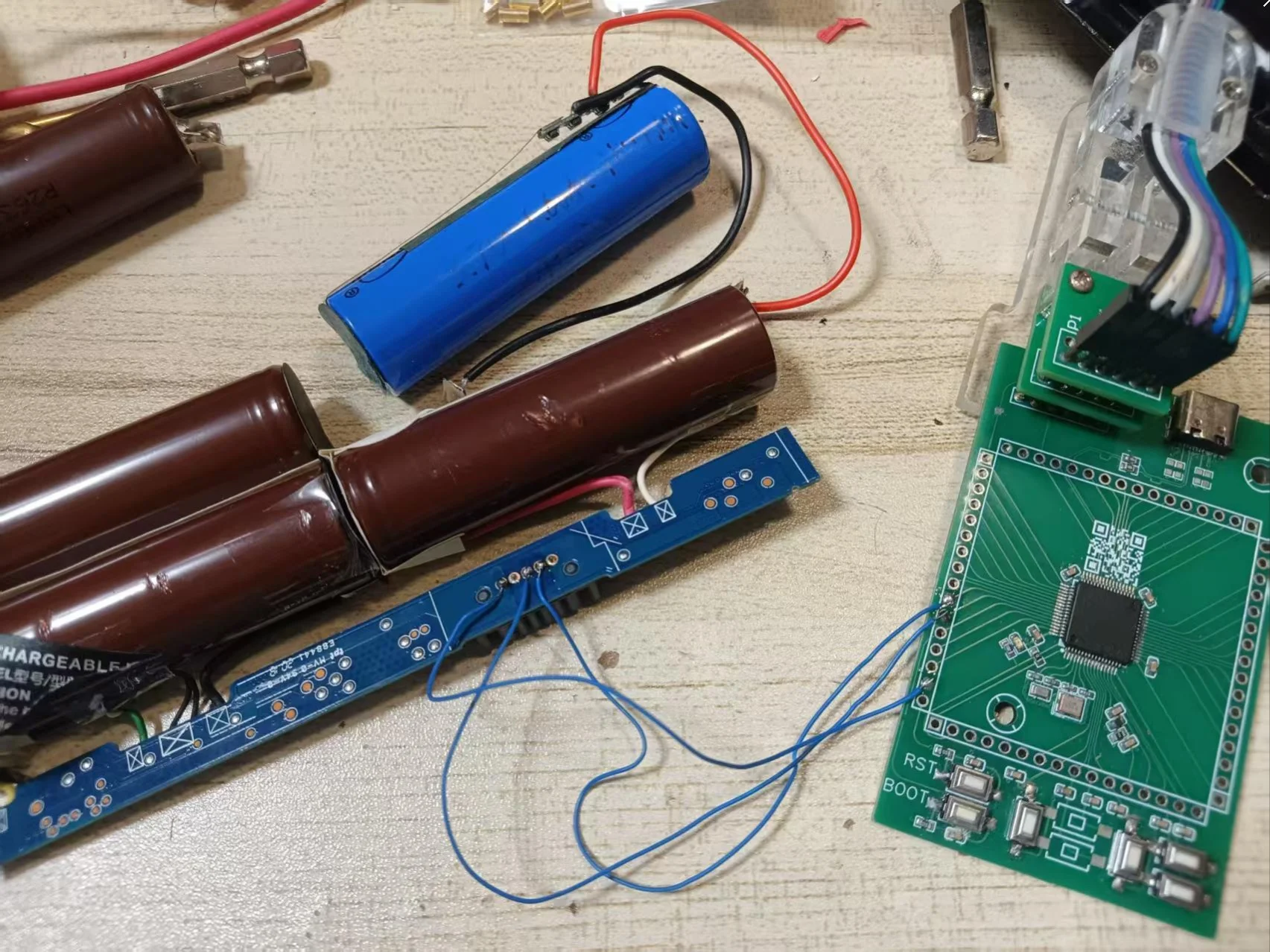

不用焊 BQ40Z50 的引脚，直接从电池接口飞线到 STM32L496，就能通过 SMBus/I²C 访问保护板。电源、地和通信线按接口丝印和实物走线确认。 NH50BAT-4 电池接口局部图 NH50BAT-4 电池包、保护板和 STM32L496 调试板

I²C 地址扫描与电池数据读取

先做地址扫描确认保护板在线，扫到 BQ40Z50 的标准 7 位地址 0x0B，接着读标准电池数据，串口输出如下：

Manufacturer: SMP-LGC-2750
Device: C41
Chemistry: LION
Pack Voltage: 13247 mV
Relative SOC: 0 %

四节电芯的读数：

Cell1: 3025 mV
Cell2: 3435 mV
Cell3: 3802 mV
Cell4: 2986 mV
Cell Sum: 13248 mV
Pack Voltage Difference: -1 mV

四节之和与总压只差 1 mV，采样和通信链路是可信的。816 mV 的最大压差来自刚换上的那颗新电芯和三颗旧电芯混装，不代表四颗新电芯配组后的结果。

BQ40Z50 状态读取结果

能读通不代表允许充放电，状态寄存器才是关键：

SafetyStatus:    0x00000000
PFStatus:        0x00000801
OperationStatus: 0x00007381
SEC:             3
XCHG:            SET

SEC=3 是 Sealed 状态，PFStatus 置了故障位，XCHG 表示充电被禁。芯片在线和电池不能用，这两件事同时成立。

常见 Unseal Key 的发送结果

先试 BQ40Z50 常见的两组默认 Unseal Key：

0x0414
0x3672

按 ManufacturerBlockAccess 0x44 编码后发出去：

[44 02 14 04]
[44 02 72 36]

发完回读 OperationStatus，没有变化：

Post-unseal OperationStatus: 0x00007381, SEC=3
Unseal result: still Sealed (SEC=3); key pair was not accepted

两组 key 都没被接受，说明这块的量产配置换过密钥。没有正确的 key，标准解锁流程走不下去，这也证明不了芯片本身坏了。

暴力搜 key 这条路走不通

两组 16 位 key 合起来是约 2^32（42.9 亿）种组合。只按两次 4 字节写入加地址应答的理想传输时间算，100 kHz 传完一轮是 45 天量级，1 MHz 也要 4.5 天，还没算芯片处理时间、状态回读和失败等待；我当前程序在两组 key 之间留了 10 ms 间隔，按这个节奏是 1.4 年往上。何况芯片一般会限制连续失败次数，搜到一半就会停。

所以提 I²C 频率没有意义，要么拿到这块电池对应的 Unseal Key，要么换一块已经配置好的保护板。

换芯还是买整包

继续修要同时处理三件事：四颗电芯重新采购、保护板已经记了 PF、BQ40Z50 还锁在 Sealed。

四颗 3400 mAh 电芯单价 16.5 元，合计 66 元；同型号完整电池包 77 元。材料价差只有 11 元，芯片、焊接、时间和解锁工具的钱都还没算进去。解锁已经失败，再买保护板芯片也没有明确收益，总成本很容易接近或超过整包。

结论

这块电池包的问题定位到两层：一颗电芯 0 V 失效，2.7 V/200 mA 外部激活没有充电电流；保护板侧 BQ40Z50 能通信，但处于 Sealed 且记了 PF，常见 Unseal Key 无效。芯片是好的还是坏的没法下结论，只能说标准解锁流程走不通。

材料上四颗电芯 66 元对整包 77 元，加上解锁失败和 PF 未清除，继续修不划算，最后买了完整电池包。

调试代码与实测工程

本次 STM32L496 诊断代码位于公开仓库：STM32L496_BQ40Z50_DIAG。
