接悬空 FPC 后相邻走线串扰抬到 3 倍以上
同一块测试板，几根信号线本体都是悬空的——这只为了把耦合量测干净，不是产品真实接法。只在连接器上多插一根远端不接的 FPC，把悬空导体拉长后，相邻测点上的 20 kHz 方波串扰就抬到原来的 3 倍以上。中间隔接地线的测点幅度仍低一截，隔 NC 占位线的测点最脏。
测试条件
- 干扰注入：5 Vpp、20 kHz 方波（唯一有源激励）
- 观测：示波器看各测点串扰 Vpp；A / NC / B 均为悬空高阻节点

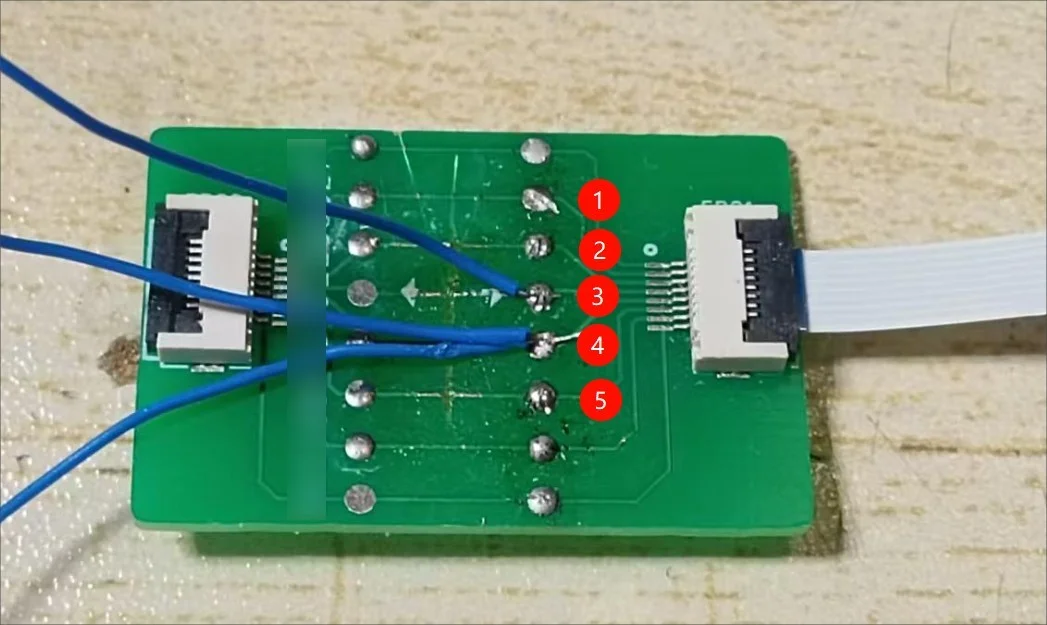

- 对比：裸板 vs 再接一根远端悬空的 FPC

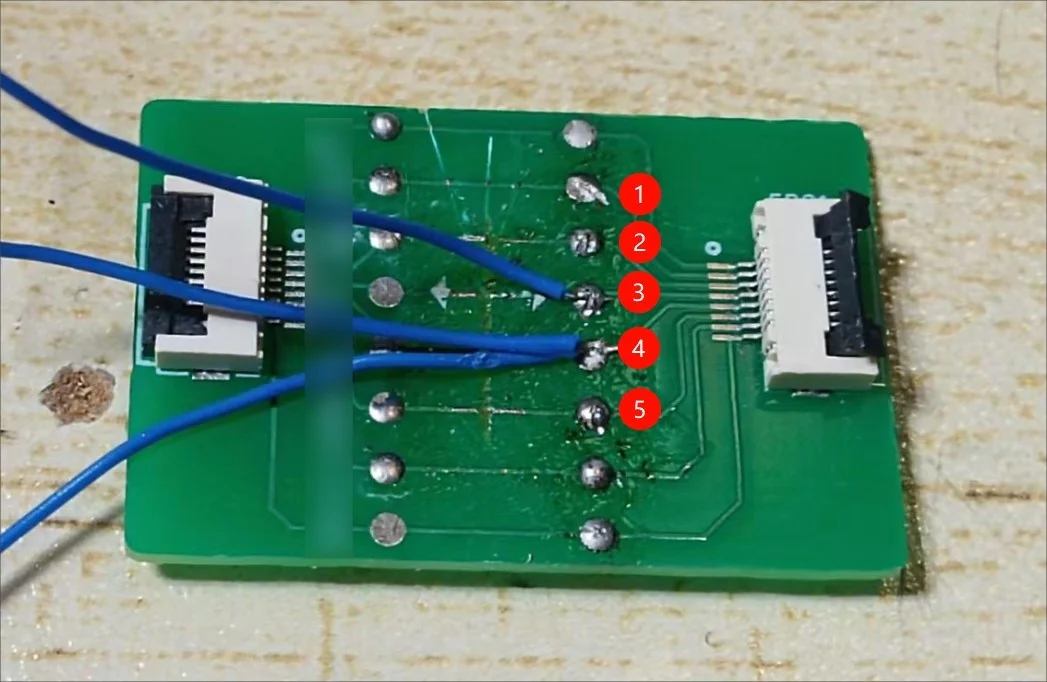

- 线序上→下：测试点 A / NC 占位 / 干扰注入 / GND（接地隔离） / 测试点 B
串扰对比
| 测点 | 裸板 | 接悬空 FPC | 变化 |
|---|---|---|---|

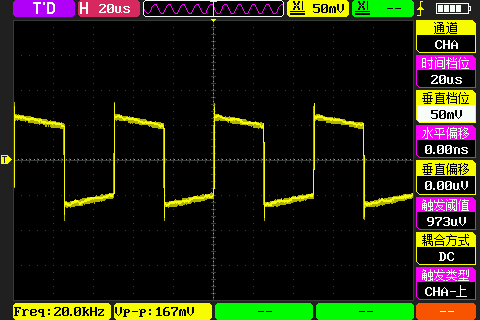

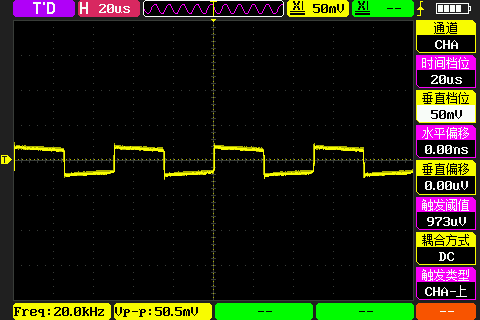

| A（隔 NC） |  |
 |
50.5 mV → 167 mV（3.3×，+10.4 dB） |

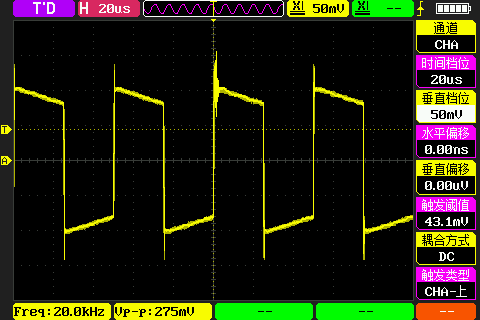

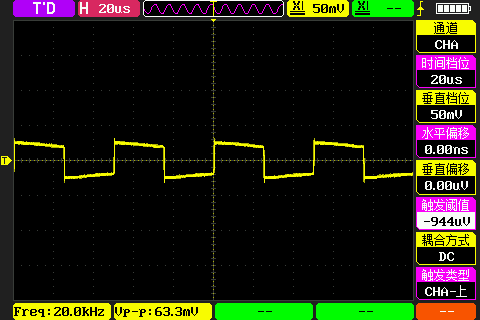

| NC 占位 |  |
 |
63.3 mV → 275 mV（表观 4.3×，读数含振铃） |
| 干扰注入 |  |
|
激励源无变化 |

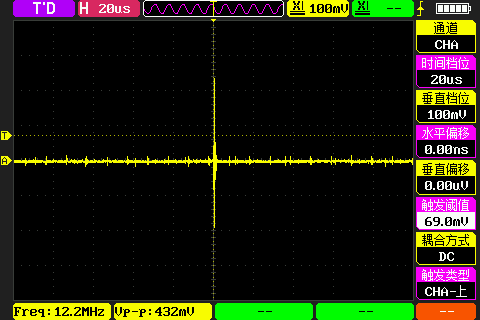

| GND |  |
|
- |

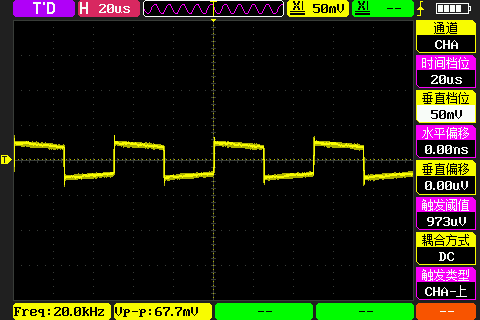

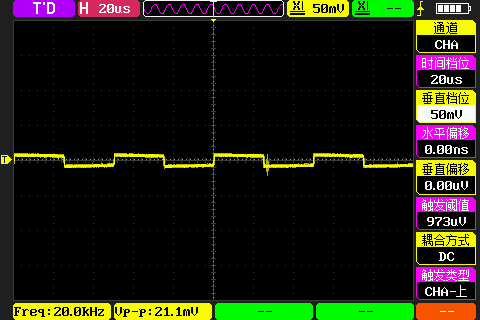

| B（隔 GND） |  |
 |
21.1 mV → 67.7 mV（3.2×，+10.1 dB） |
接上 FPC 后，几个敏感测点串扰都抬到 3 倍以上，注入源本身没变。相邻引脚寄生电容粗测：裸板约 5 pF，接 FPC 后约 10 pF。
各测点本来都悬空；NC 占位点接上 FPC 后振铃更明显，示波器 Vpp 把过冲一并计入，所以 275 mV 偏高；即便按折算，涨幅仍然明显。
简要判断
20 kHz 下波长约 15 km，FPC 远小于波长，耦合走的是近场容性路径，天线辐射可忽略。悬空 FPC 等于把并行导体拉长，互容变大，受害线分到的干扰跟着变大。
A 与源之间隔的是 NC 线，B 与源之间隔的是 GND 线，间距一样。A/B 在裸板和接 FPC 后都在 2.4 倍上下：中间导体接地，大约带来 7.7 dB 隔离收益。浮置 NC 既挡不住耦合，还会被方波边沿激出振铃。
