FDM打印防收缩槽：一条线消除散热孔槽冷却纹

声明： 本文记录的防收缩槽技巧来自小红书用户「聆息听韵」（小红书号：26507740295）的帖子分享。本文是学习整理笔记，用于理解 FDM 打印中冷却收缩纹的成因与抑制方法。本文作者不是该技巧的原创者，未参与原帖的实验过程。 文中工程分析来自对打印现象的推理，不代表原作者的设计思路。

问题：FDM 打印冷却纹

FDM 打印中，熔融塑料从喷嘴挤出后迅速冷却固化。当模型存在长条形散热孔槽时，孔槽上下边缘的冷却速度不一致——上层已固化收缩，下层还在挤出，层间积累的收缩应力会在孔槽根部释放，形成一道道横向冷却收缩纹。

这种纹路在功能性结构件上尤其扎眼：散热齿、通风槽、卡扣开孔等位置的表面质量直接决定了成品观感。打磨可以缓解，但窄槽内部几乎无法处理。

偶然的对照实验

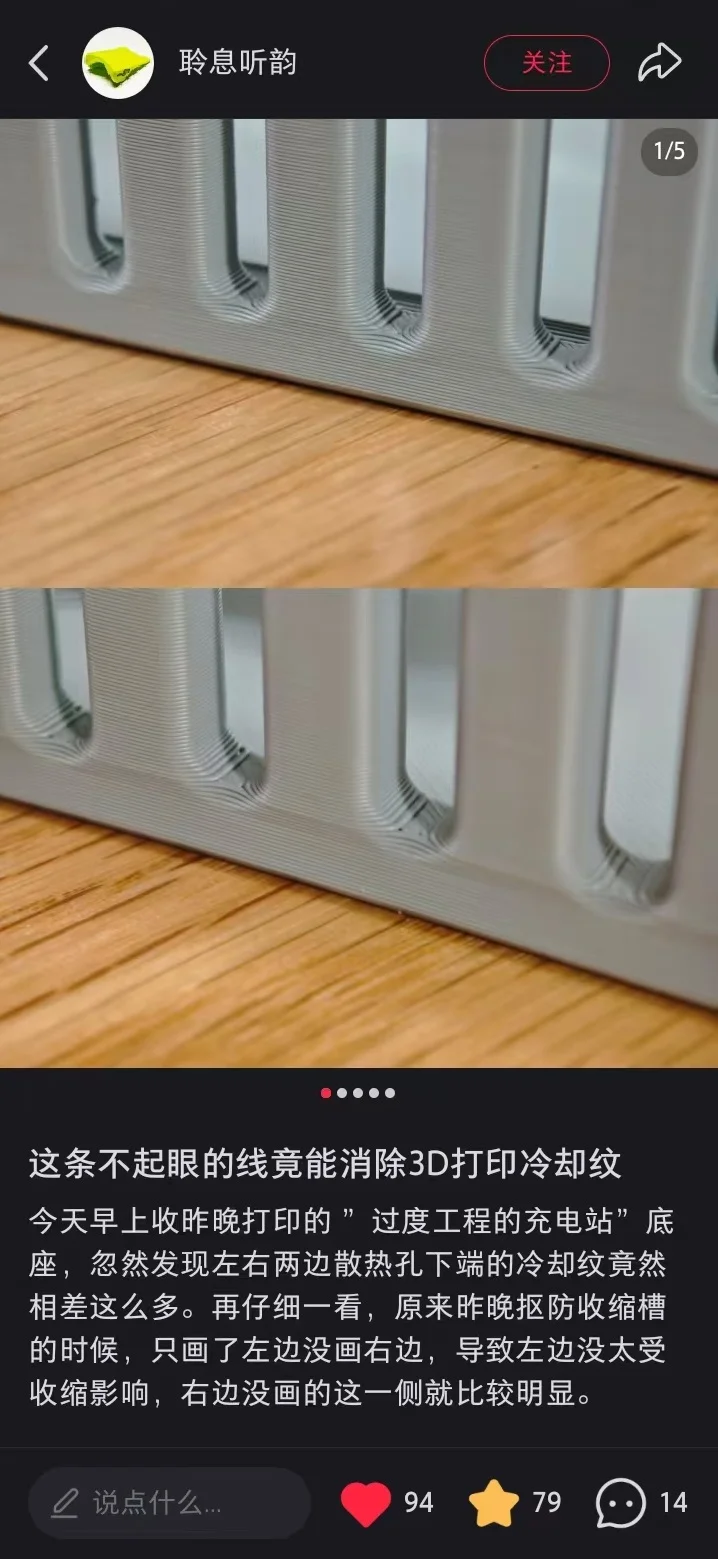

聆息听韵在打印一个"过度工程的充电站"底座时，意外做了一次完美的 A/B 对照：

• 左侧散热孔：建模时在孔槽根部预挖了一条细小的弧形防收缩槽
• 右侧散热孔：忘了画这条槽，保持原始直角结构

同一块底板、同一卷耗材、同一次打印——唯一的变量就是那条不起眼的线。

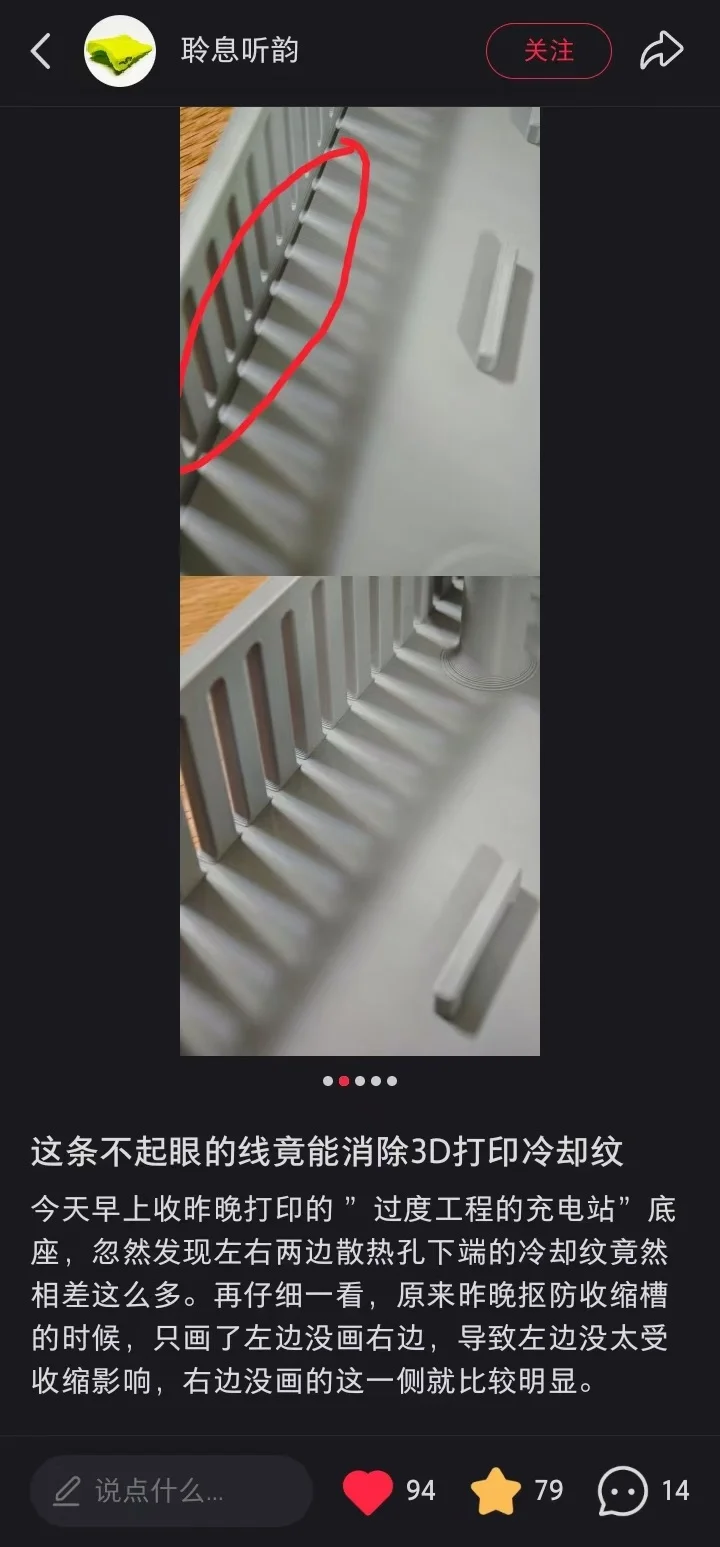

结果一目了然：有防收缩槽的一侧几乎看不到冷却纹，表面平整；没画槽的一侧，散热齿根部布满明显的收缩纹路。

为什么一条线能解决问题

从原理上看，防收缩槽的作用是切断连续收缩应力路径：

• 散热孔槽的上下边缘在冷却时各自收缩，在直角根部交汇处形成应力集中
• 预挖的弧形槽将连续的直角拐点打断，收缩应力在槽的弧形表面分散释放，不再积累到一条线上
• 弧形槽自身的曲率让收缩变形均匀分布，视觉上不可见

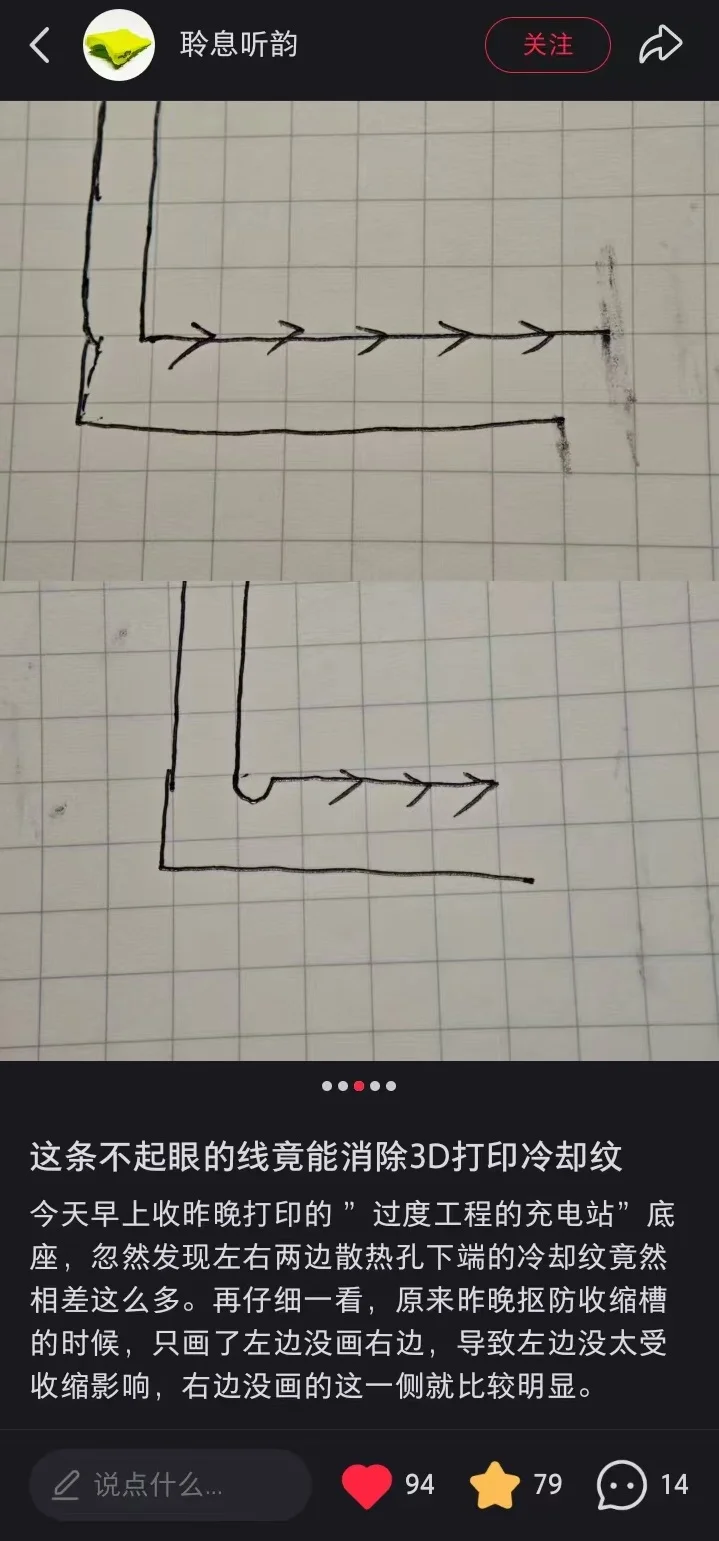

原作者在方格纸上手绘了两种结构的对比：上图为原始直角孔槽，挤出路径箭头直指应力集中拐点；下图在孔槽起始位置挖出弧形防收缩槽，将应力路径切断。

本质上，这和注塑模具的"防缩痕槽"、金属焊接的"应力释放槽"是同一个工程直觉：不要让收缩应力在一条线上集中。

实操要点

从原帖的实践可以总结几条经验：

• 预挖而非后处理：防收缩槽是建模时画在模型上的，不是打印后雕刻。在 CAD 中孔槽根部加一段弧形切除即可
• 槽不需要大：从对比图看，一条宽度不到 1mm 的弧形线就能生效，不会影响结构强度
• 散热孔槽最容易中招：长条形开孔是冷却纹重灾区，圆孔由于应力分布均匀反而问题不大
• 别忘了对称结构：左右对称的孔槽要一起画，原作者"只画左边没画右边"恰好验证了效果

总结

这个技巧的价值在于成本极低、效果显著。建模时多画一条线的时间可以忽略不计，但打印成品的表面质量提升肉眼可见。对于经常打印功能性结构件的玩家，值得放进自己的建模习惯里。
