嘉立创实战派 S3 插快充头烧板 排查维修
嘉立创实战派 S3 做的语音输入板：麦克风拾音，转文字喂给 AI 助手，平时挂一个快充头供电。用了几天，屏幕黑了，插电脑没反应。
快充头误升档打穿入口 DC-DC，连带伤了音频芯片。换两颗芯片，恢复正常。

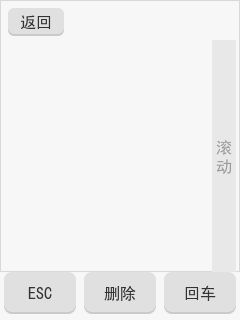

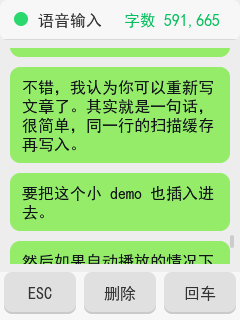

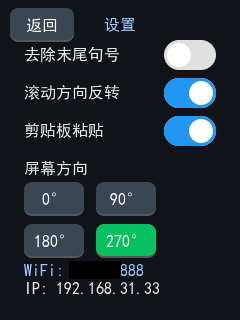

| 语音输入 | 设置 | 触控板 |
|---|---|---|
.bmp) |
.bmp) |
.bmp) |
原因：快充头误升高压
板子对外只有一个 Type-C，直连 ESP32-S3 USB 引脚，中间没有隔离；供电侧先进 DC-DC 降压再喂给 ESP32-S3。
快充头默认输出 5V，靠 CC 线协议握手后才升到 9V/20V。线缆接触不良或 CC 识别抖动时，快充头可能误判握手完成、直接放出高压档，入口那颗 DC-DC 直接承受过压，击穿后主供电断，整板没电。
排查：限流上电 + 热成像定位
坏板不能直接满压上电。飞线接外部可调电源，先 5V / 50mA 试探：ESP32-S3 未启动，电源进入恒流（CC）状态，后级低阻短路。

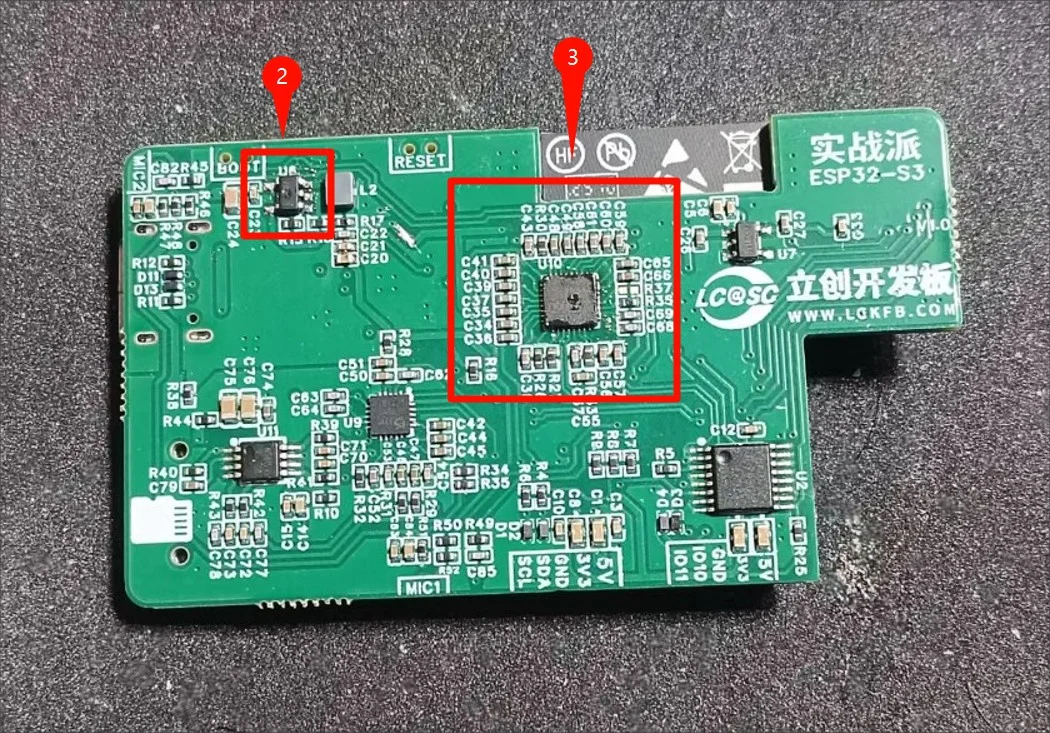

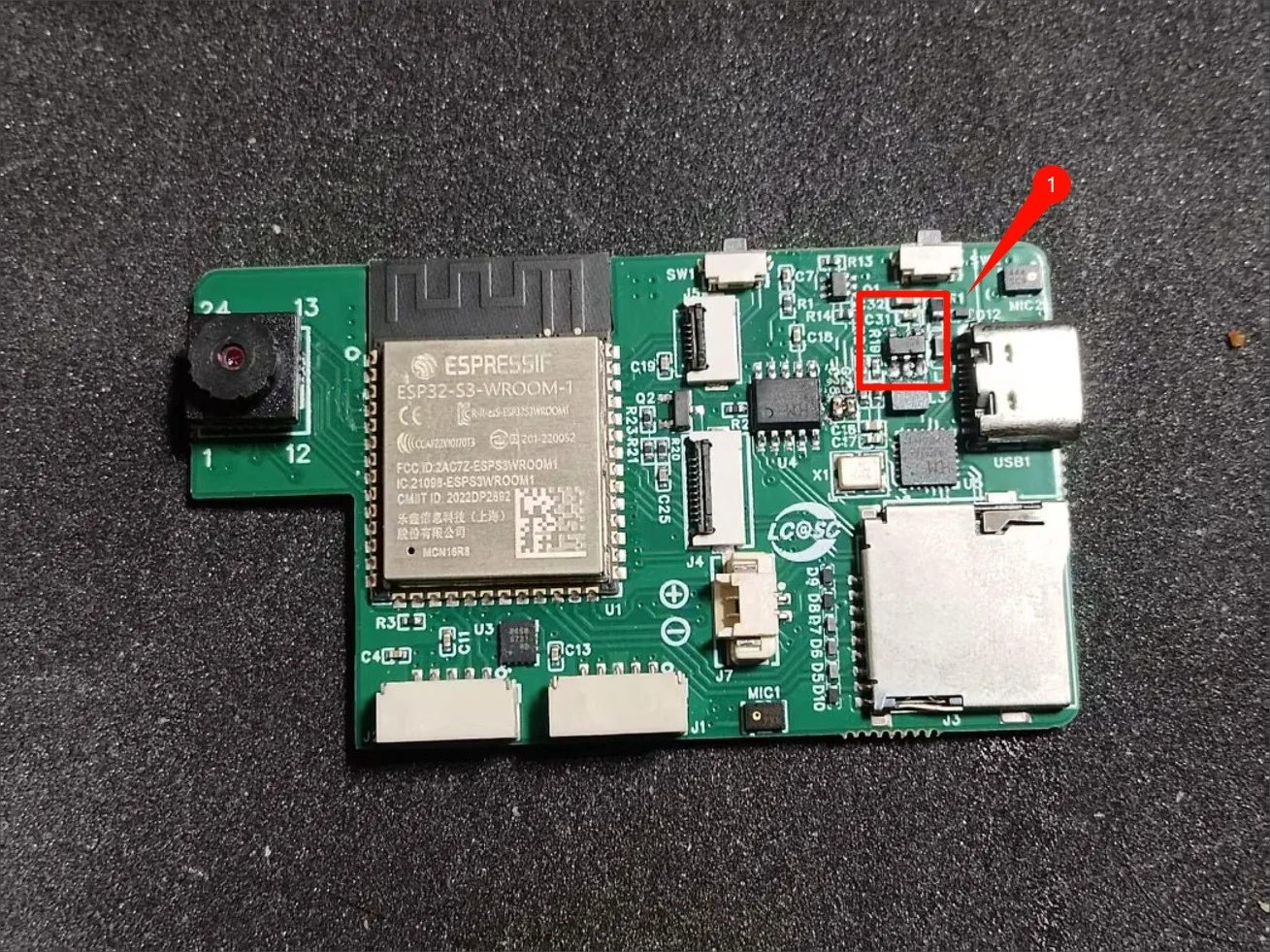

切到 1V / 1A，电压低、电流足，故障点发热。用自制热成像工具扫描，发热点集中在序号 1、序号 2，两颗同型号 DC-DC：一颗供 ESP32，一颗供音频。高压从 Type-C 进来，首当其冲是入口那颗（序号 1）。
绕过 DC-DC，先启动系统
飞线绕过坏 DC-DC，外部直接给 3.3V；先不插屏幕，最小系统启动，避免外设干扰判断。
二次故障：I²C 扫不到录音芯片
接串口看日志，程序没跑起来：I²C 总线上扫不到音频 ADC。这颗芯片热成像只有 50 多度、微烫，但它挂在同一条被高压打过的供电链路上，判定连带损坏（序号 3，板子背面）。
修复
DC-DC 和音频芯片各换一颗。
- DC-DC 换掉：5V 短路消失，主供电恢复，屏幕点亮。
- 音频芯片换掉：I²C 识别正常，录音恢复。
排查方法小结
- 故障板先限流上电（5V/50mA），确认有无短路，不满压复现。
- 电源进 CC 恒流 = 短路，切低压大电流（1V/1A）让故障点发热，热成像定位。
- 飞线绕过疑似故障点、最小化系统，先把能跑的部分跑起来，再看串口日志找二次损伤。
- 同一条高压/电源链路上的芯片，热成像不烫也要怀疑，串口日志比温度更早报故障。
