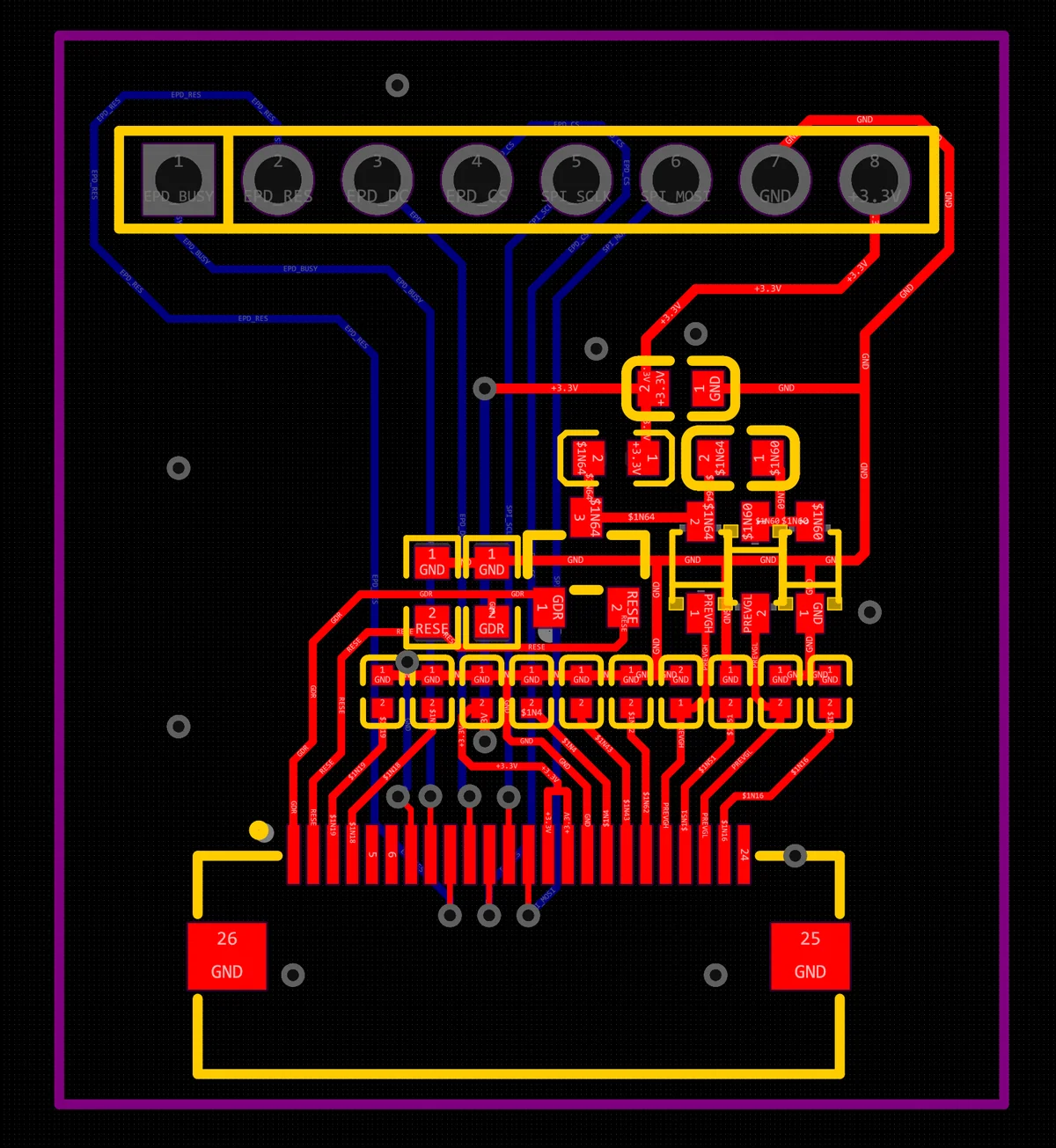

墨水屏 24P 驱动板改 0402 小封装，重布单面板与双面板

• Frok原项目：oshwhub ESP32C3 墨水屏多功能
• 修改0402小封装，重新Layout布局，重新拉线

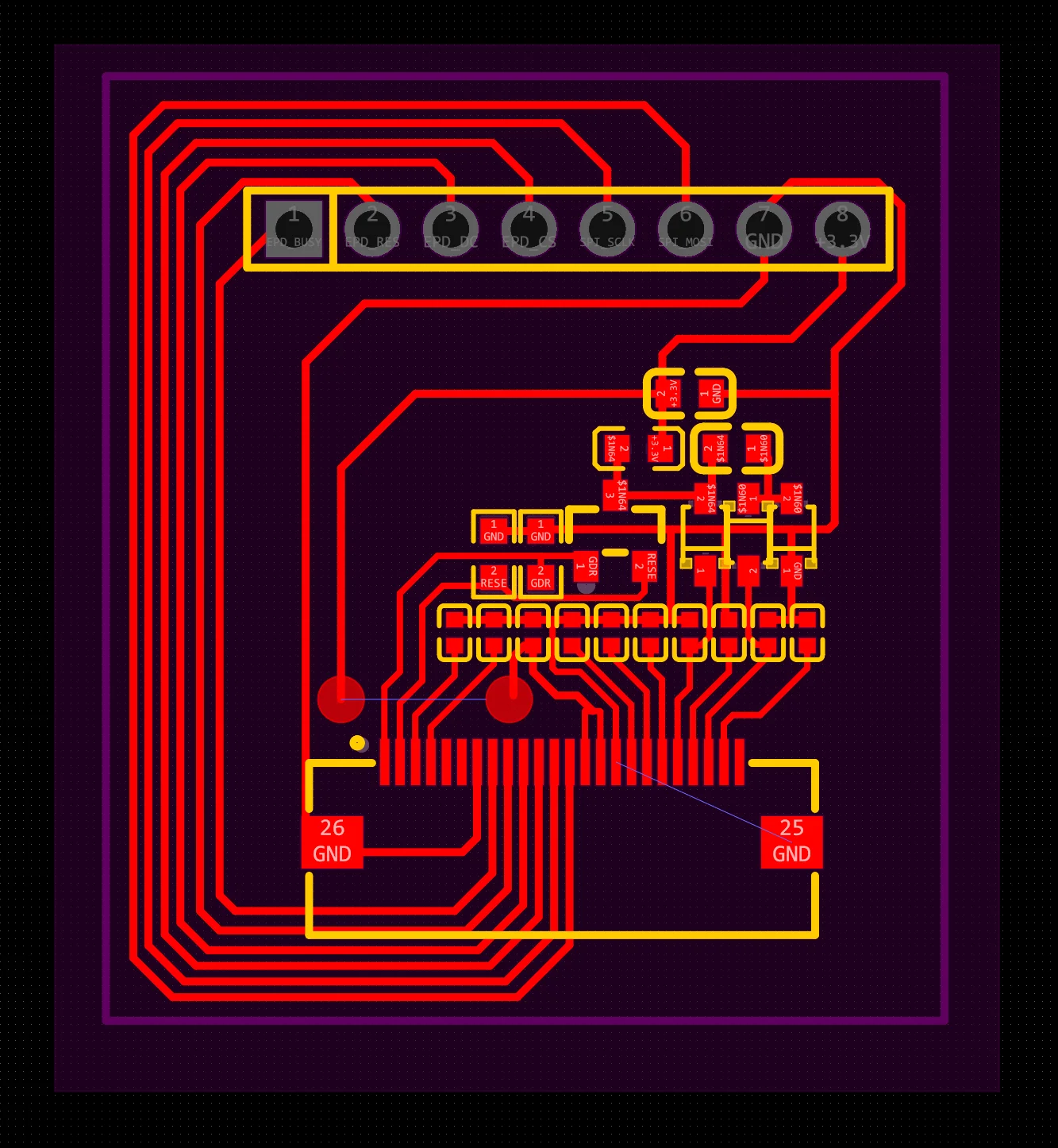

• 适配单面板，可以单面覆铜板一分钟制板法，蚀刻参考演示（强酸/氧化剂操作，务必看原视频安全规范）：
• • Bilibili TSINGHUAJOKING卓晴 固态双氧水制作PCB 一分钟制板法
• • Bilibili TSINGHUAJOKING卓晴 清洁盐酸用于制作PCB 一分钟制板法
• • 警示：PCB湿刻操作必须经由相关专业人员的指导下带好护目镜、手套等个人防护并且在通风橱下进行
• 本魔改版PCB工程：立创 EDA 开源工程 协作邀请

电荷泵网络生成面板高压轨

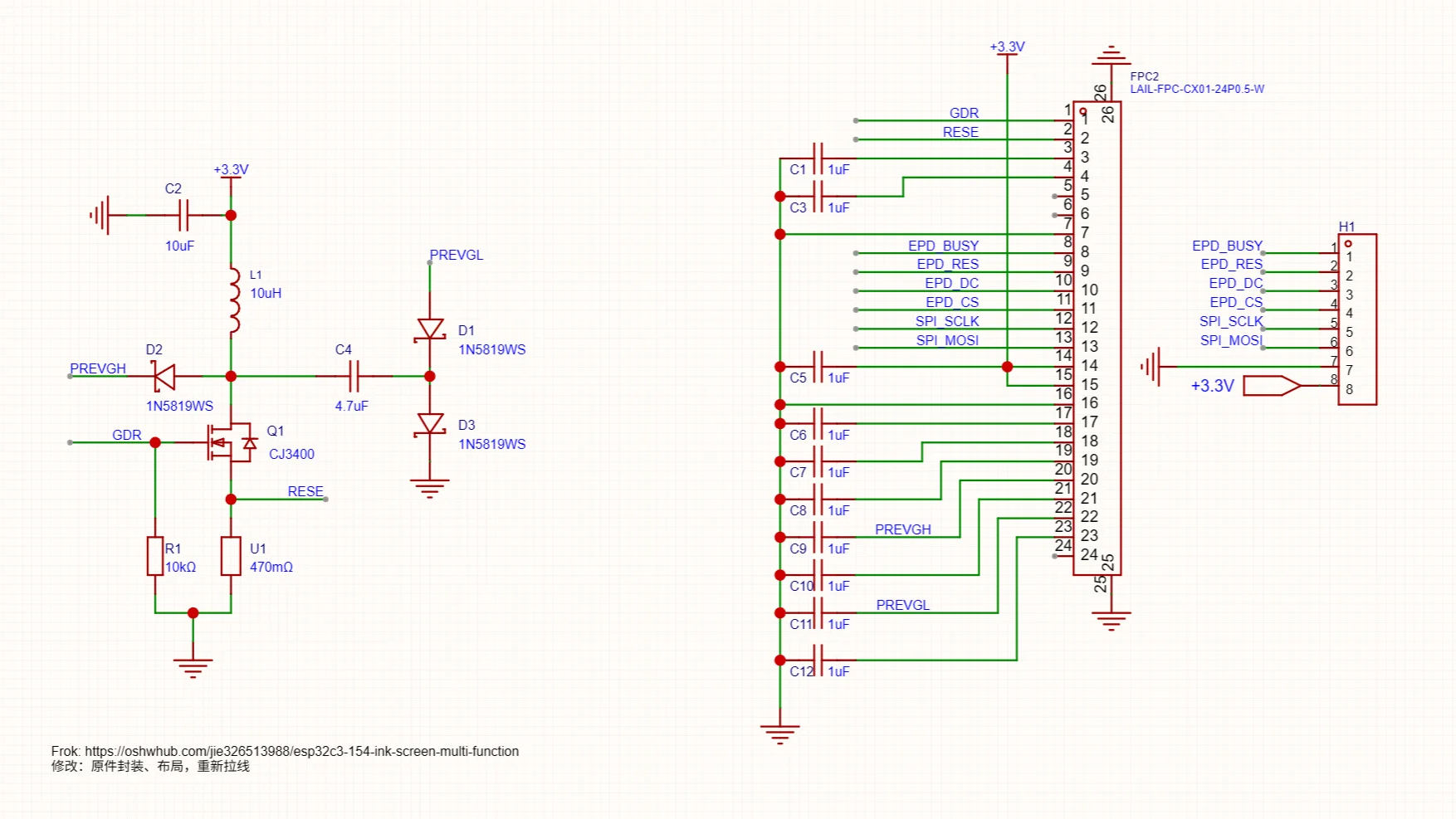

原理图为墨水屏驱动常见电荷泵：L1 10uH 与 Q1 CJ3400 形成开关节点，经 D1/D2/D3（1N5819WS）整流出 PREVGH 与 PREVGL。C2 10uF、C4 4.7uF 做输入输出储能，R1 10k 与 U1 470mΩ 参与开关侧偏置与采样路径。FPC 侧 C1、C3、C5–C12 等 1uF 电容挂在面板供电与参考网络上。
