Casio fx-82ES Plus 计算器方向键失灵，绿油下铜箔微裂纹飞线修复

用了十来年的卡西欧计算器方向键↓用不了，拆开维修

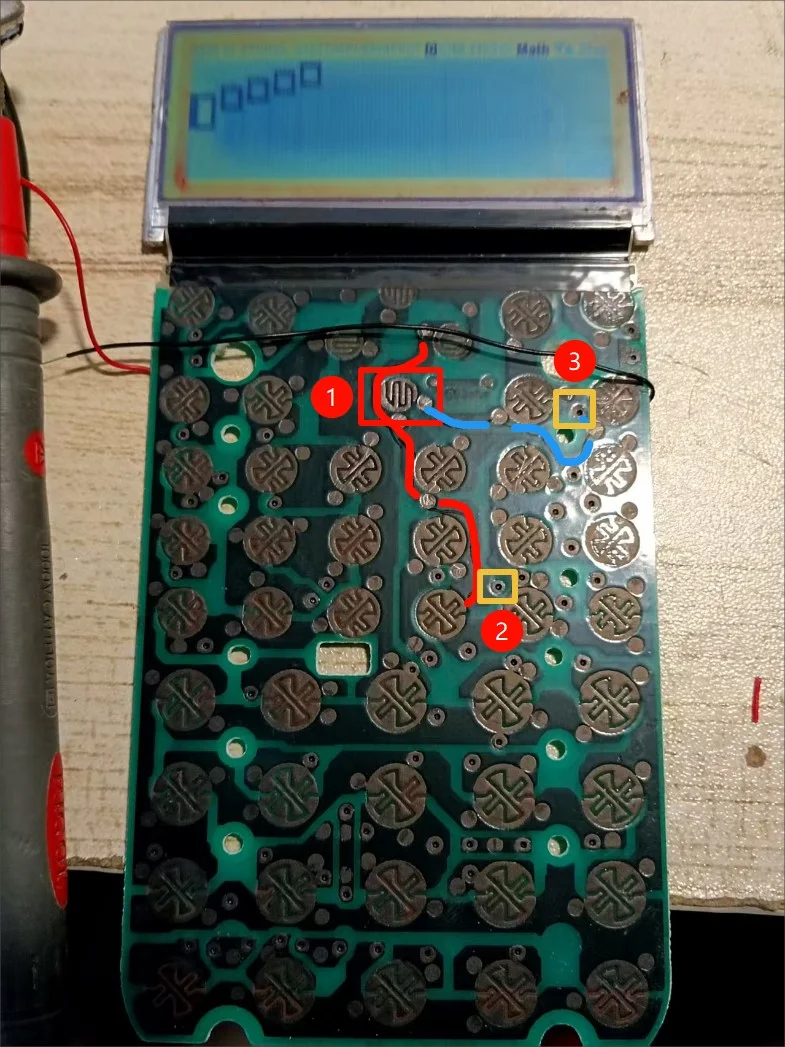

①是无法使用的按键，红色和蓝色是按键对应的扫描矩阵走线，其中红色线路通过过孔②去正面，蓝色线路通过过孔序号③来带有芯片的正面；

• 使用低功耗分析仪发现，开机电流是30μA，任意按键按下后电流是50μA，按键电流大约20μA；
• 排查红色支路上的其他按键，按下后有20μA电流增量；
• 排查蓝色支路上的其他按键，发现按下后没有任何电流增量，并且对应的按键无反应，这说明有问题在蓝色支路上，进一步检查正面序号③的过孔。

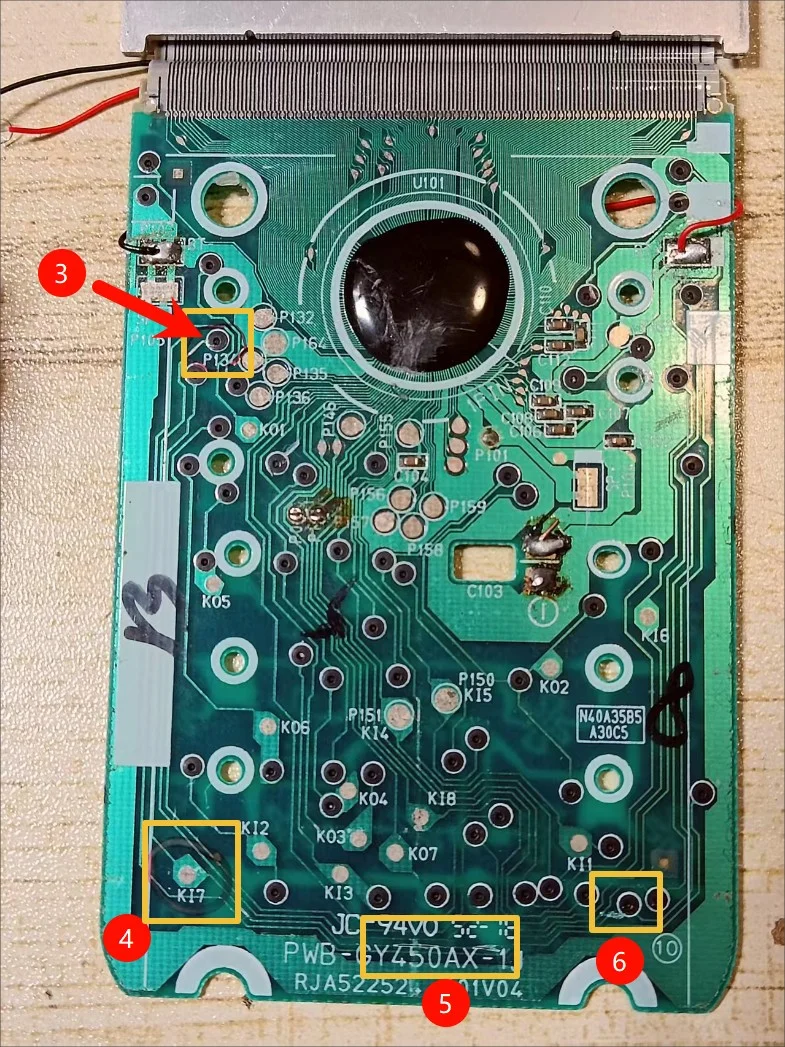

现在来到电路板带芯片的正面，过孔③在丝印P134处，它被连接到序号④K17测试点，接着通过序号⑤有绿油覆盖的走线来到序号⑥的过孔重新回到背面。

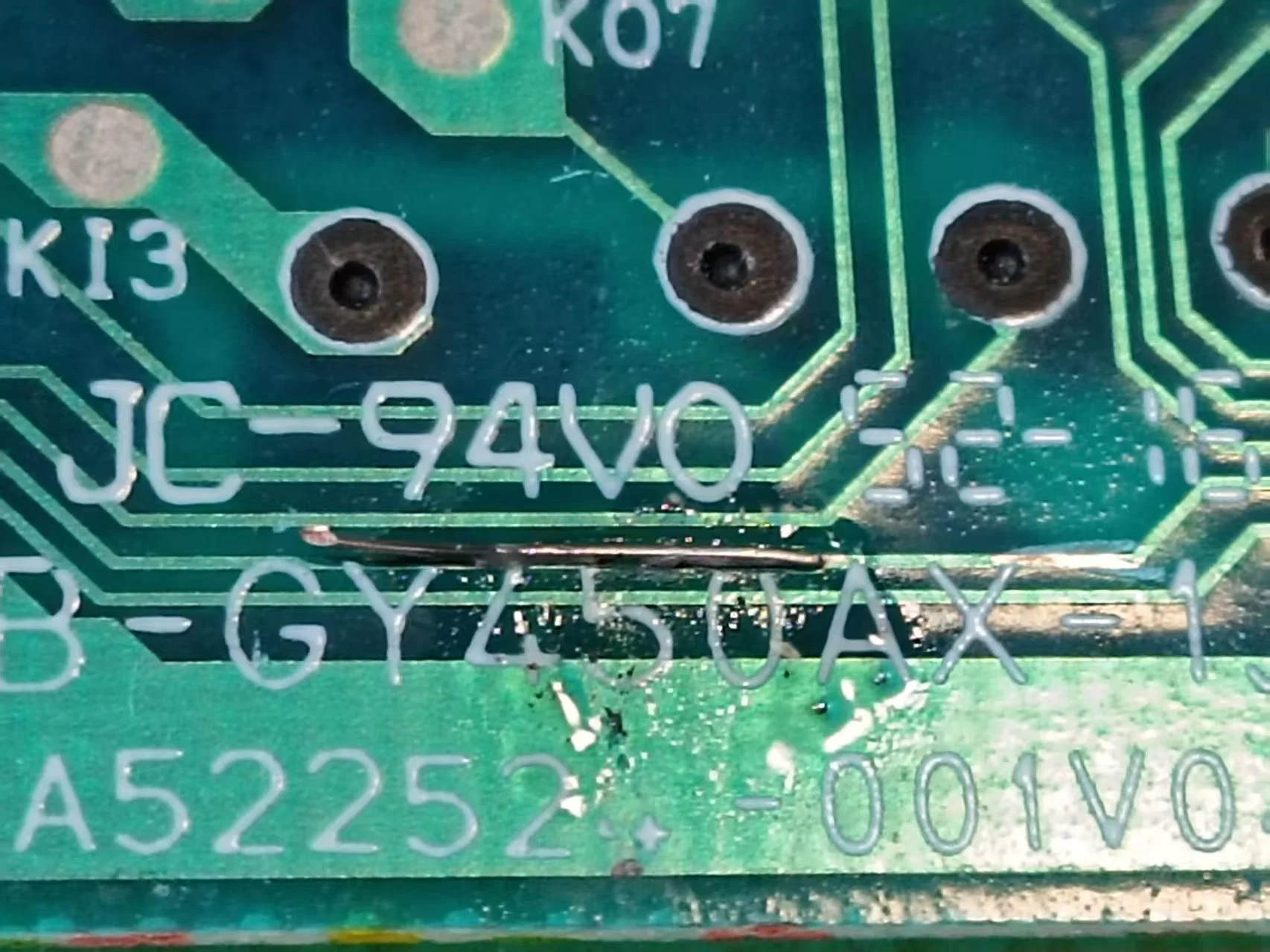

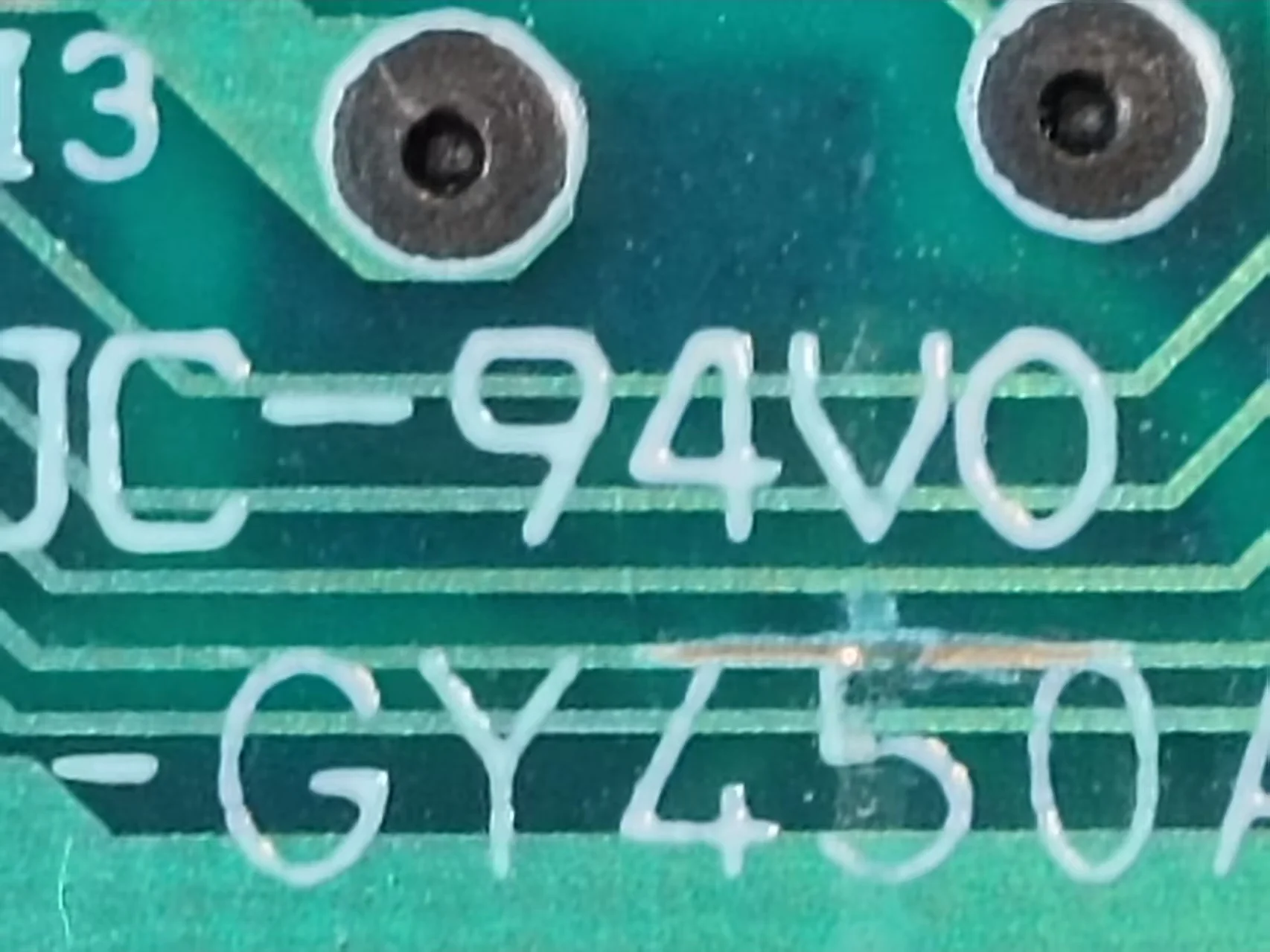

经过测量发现序过孔④到序号⑥不通，刮开 ⑤ 处的绿油，覆铜在绿油下方已经断开。外观完全看不出来：绿油完好，铜箔的裂纹藏在下面，推测是按键按压、潮气腐蚀，细铜箔出现微裂纹。飞线处理。

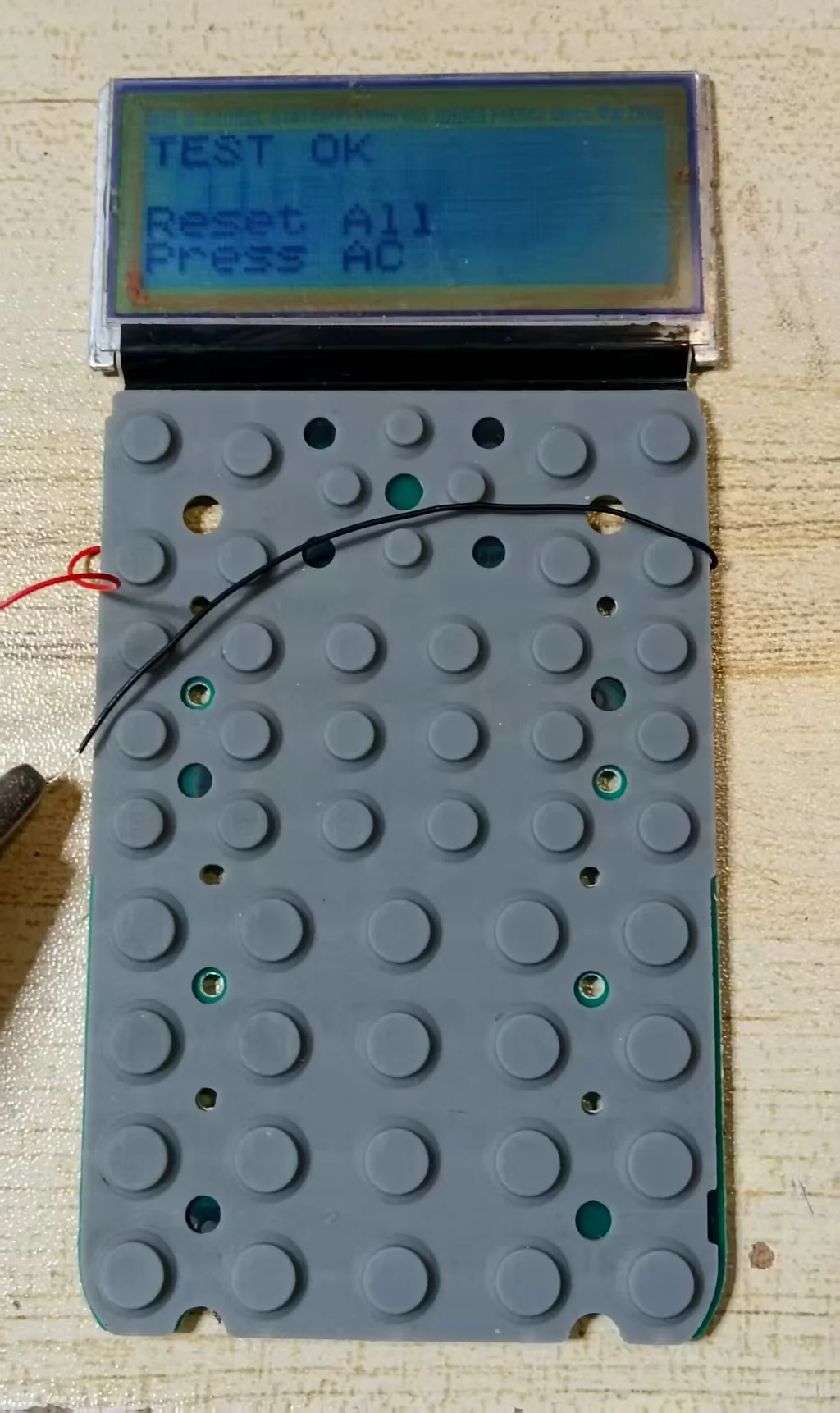

飞线后 ↓ 键恢复正常，通过内置隐藏的按键测试程序
