BLE 调试工具读取 ADC 波形时要同时处理确认和前端性能

一个 BLE 波形采集项目需要在浏览器调试工具里查看 ADC 原始波形。这个功能看起来只是“从 MCU 取一批样本，再画到前端 canvas 上”，实际要处理两个边界：BLE 大帧分片可能中断，样本被读出后也不能提前从设备 FIFO 删除。

采样模块先独立出来

ADC 采样最初和本地计算任务绑在一起。本地算法为了测速或省电被关闭时，ADC 采样也会停掉，前端自然读不到波形。

这次先把 ADC 采样拆成单独模块：定时器固定触发 ADC0 采样，原始 uint16_t 样本写入 FIFO。BLE 调试工具只消费这个 FIFO，不依赖本地计算任务是否启用。

拆分后，ADC 采样、上层处理任务、BLE 调试指令变成三个层次。采样层只保证数据进入 FIFO，应用层再决定如何读取和确认。

大 TinyFrame 要排队发送

一次读取 120 个 ADC 样本时，TinyFrame 响应已经明显大于单个 BLE ATT Notify 的有效载荷。MTU 仍是 23 时，一个应用响应会被拆成多个 20 字节左右的 Notify 分片。

最初直接在 TinyFrame 发送出口连续发送所有分片。小包可以通过，大包会出现浏览器 CRC 错误和等待超时。日志看起来像 TinyFrame 校验失败，实际是后半帧没有稳定发完。

修正方式是在协议层增加 TinyFrame Notify 发送队列。TinyFrame 生成完整帧后先进入发送缓冲，主循环和连接事件回调按 MTU 分片推进；协议栈忙时保留 offset，下次继续发送。浏览器仍然按一帧应用响应解析，底层分片由队列保证补齐。

读取后立即删除会丢样本

发送队列只能保证设备侧尽量把完整帧发出去，不能证明浏览器已经解析成功。ADC FIFO 如果在组响应时直接推进读指针，后续只要发生断链、超时、前端刷新或 ACK 丢失，这批样本就已经从设备侧消失。

这对波形调试也不能接受。FIFO 里保存的是采样时间序列，批量读取只是一次传输尝试，不应该等同于删除。

因此 ADC 读取改成待确认语义：读取指令只把当前批次复制到待确认缓存，并返回 batch_id。前端收到完整 TinyFrame、完成 CRC 校验、解析出样本并画到波形图后，再发送 ACK。MCU 只有收到匹配的 batch_id，才推进 FIFO 读指针删除这批样本。

FIFO 满时也不能覆盖未确认数据

旧实现为了保持实时波形，FIFO 满时会覆盖最旧样本。这个策略适合“只看最新趋势”的场景，但不适合用户明确要求不可丢包的采集链路。

现在 FIFO 满时保留旧数据，丢弃新来的样本并累计 overflow 计数。这样至少不会把已经进入待确认链路的数据覆盖掉。前端如果消费速度不足，应通过 FIFO 剩余数量和 overflow 计数暴露出来，避免静默删除旧样本。

前端也要参与确认

前端自动读取不能只循环发 GET。它必须等待上一批 GET 响应完成，再发送对应 ACK；ACK 返回成功后，才允许进入下一轮读取。

这个流程把责任边界分清楚：

• MCU 负责采样、缓存、返回待确认批次。
• BLE 发送队列负责把 TinyFrame 分片发完整。
• 浏览器负责校验、绘图，并对已消费批次发送 ACK。
• MCU 收到 ACK 后才删除 FIFO 中对应样本。

GET 和 ACK 分开后状态会变复杂

把读取和确认拆成两个指令后，设备侧的数据安全边界清楚了，但前端状态机变复杂了。一次完整消费要经历 GET、接收大 TinyFrame、解析、绘图、发送 ACK、等待 ACK 响应这几个步骤。任何一步被浏览器后台节流、BLE 写入失败、页面连点或旧响应延迟打断，前端都可能和设备侧状态错开。

实际调试时可以复现这个问题：手动连续点击几次读取 ADC，再打开自动读取，FIFO 剩余数量会长期降不下来。原因并不在 FIFO 本身。前端同时启动了多个 ADC 读取流程，等待响应对象会被后一次操作覆盖；旧 GET 或旧 ACK 响应回来后，又可能被新的等待者接收。页面刷新后状态清空，所以现象会临时恢复。

这个阶段暴露出另一个设计边界：ACK 单独成帧虽然语义直接，但它让浏览器必须维护两条相关的异步链路。GET 和 ACK 的先后顺序、帧 ID、超时清理、断线恢复都要处理。对一个持续采集工具来说，这个复杂度会直接影响稳定性。

下一次读取顺带确认上一批

后续把 ADC 读取流程收敛成单条主链路。前端收到一批 ADC 样本并成功绘图后，先记录这批 batch_id。下一次发送 GET 时，把上一次已经消费的 batch_id 一起带给设备。

设备收到新的 GET 后，先尝试确认上一批，再返回当前待确认批次或新批次。这样前端的主循环只需要维护“发起读取、等待对应帧 ID 的响应、绘图、记录下一次要确认的 batch_id”。确认动作跟下一次读取绑定在一起，减少一次 BLE 往返，也减少一个容易和 GET 交叉的异步状态。

这个方案还要做成可恢复语义。浏览器可能没有收到上一轮响应，但设备可能已经处理过其中的确认动作。下一次 GET 再带旧 batch_id 时，设备不能让链路停在错误状态，而应继续返回当前待确认批次，让前端重新对齐到设备侧状态。

前端侧也同步收紧状态机：

• ADC 读取过程加互斥，手动连点时忽略重复触发。
• ADC 响应按 TinyFrame 帧 ID 匹配，过期响应直接丢弃。
• 发送失败时立即清理 pending 状态，避免必须刷新页面。
• 页面进入后台时暂停自动读取，回到前台后再补一轮读取。

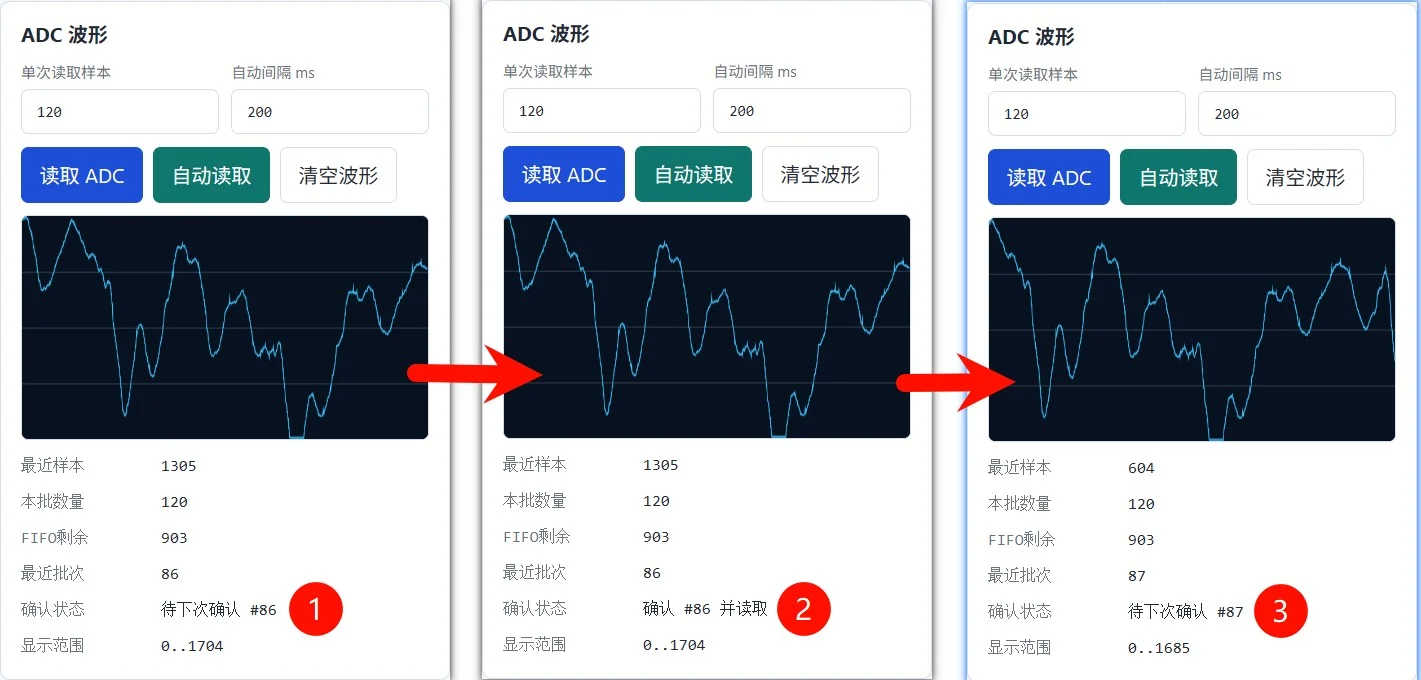

这张状态转移图来自手动连续读取 ADC 的三次前端截图。第一次读取拿到一个待确认批次；第二次读取会带上上一批 batch_id，设备先确认上一批，再返回下一批；前端继续记录新的待确认批次。

长时间运行后前端也会拖慢采集

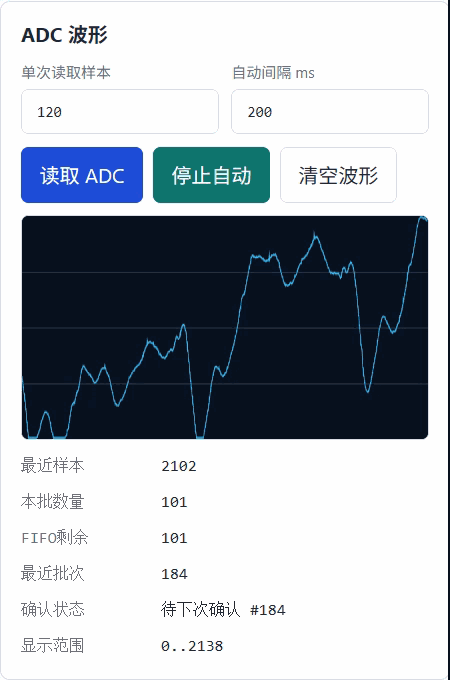

合并 ACK 后，短时间自动读取可以把 FIFO 剩余数量从高位追到 0。但继续长时间运行后，又出现了新的现象：页面没有切到后台，FIFO 仍会慢慢升高。这个现象说明 BLE 链路和设备侧一开始是够用的，后面变慢更可能发生在浏览器前端。

排查后发现，调试页面本身也在消耗采集能力。每批 ADC 数据都会产生 TX、Notify、RX、ADC 摘要等多条日志。日志区不断追加 DOM 节点，每次写日志还会滚动到底部。运行时间越久，日志节点越多，浏览器主线程处理日志和布局的开销越大，自动读取的实际间隔就会被拉长。采样端还在持续产出数据，前端消费速度下降后，FIFO 剩余数量自然又会涨回去。

这次处理对象转到前端调试工具的运行成本。第一项改动是限制日志数量：日志只保留固定行数，超过后删除旧节点；ADC 自动读取时减少 TX、Notify、RX 细节输出，只保留低频摘要。这样日志仍能观察状态，也不会无限增长拖慢页面。

第二项改动是给自动读取做间隔补偿。原来用固定定时器触发读取，当前一轮读取、绘图或日志处理变慢时，后续节奏会跟着漂移。现在改成上一轮完成后再安排下一轮，并根据这一轮实际耗时扣减等待时间。目标间隔是 200 ms，如果这一轮已经花了 80 ms，下一轮就等待约 120 ms；如果这一轮已经超时，就尽快进入下一轮。这样可以减少前端主线程抖动对采集节奏的影响。

这个阶段的收获是，通信链路调通以后，瓶颈不一定还在设备或 BLE。浏览器调试工具也属于采集链路的一部分，日志、绘图、DOM 更新都会吃掉时间预算。持续采集类工具要把“可观察性”和“采集性能”分开设计，调试信息不能无限制地占用主线程。

结论

BLE 链路带宽足够时，仍然可能因为发送节奏和删除时机造成数据丢失。ADC 波形读取不能在批量读取后立即删除，必须先把读取和删除拆开。

拆开以后还要继续收敛前端状态机。最终结构是：ADC FIFO 保存原始样本，TinyFrame 返回待确认批次，Notify 队列保证大帧分片发送，前端解析成功后记录 batch_id，下一次 GET 顺带确认上一批，MCU 再删除样本。这样才能把“浏览器已经消费”和“设备允许删除”绑定在一起，同时避免 GET 和 ACK 两条异步链路互相干扰。

解决不丢包后，还要继续观察长时间运行。前端日志无限增长和固定定时器漂移也会让消费速度下降。最终处理围绕同一个目标逐层收敛：先保证数据不提前删除，再减少确认链路状态，再降低浏览器前端运行成本。工程调试经常就是这个过程，每解决一层问题，下一层瓶颈才会暴露出来。
