Audio-Triangulation 用三麦克风做低成本声学相机

原始项目仓库：https://github.com/Sam-Belliveau/Audio-Triangulation

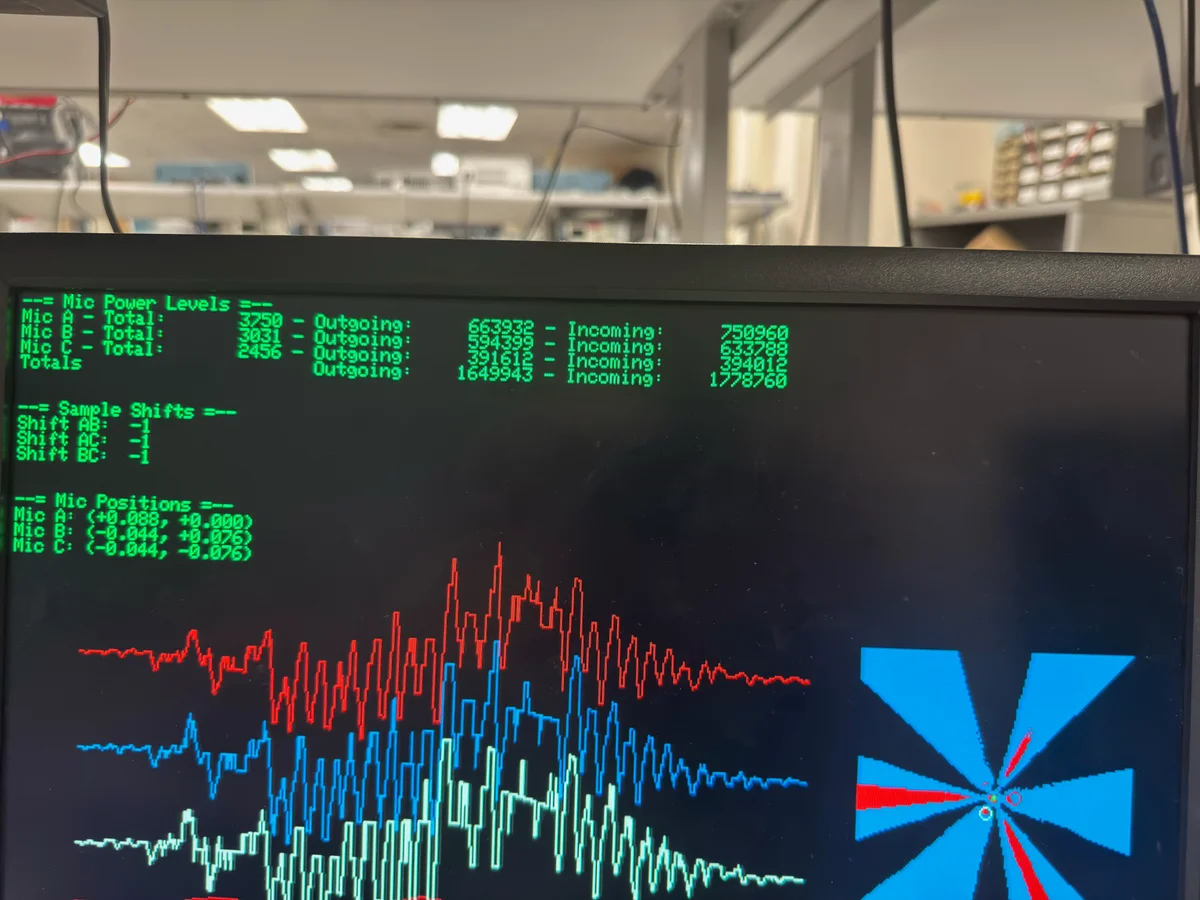

Audio-Triangulation 是一个基于 Raspberry Pi Pico 的声音定位项目。项目介绍页把它称为 20 美元级声学相机：三个麦克风监听声音，Pico 在片上计算声音到达时间差，再把声源可能位置画成 VGA 热图。

这篇项目最值得学习的地方，是它把“声音从哪里来”这个问题拆成了三个层次：先用 TDOA 得到距离差，再用互相关估计时间差，最后用网格评分避开难解的非线性方程。

被动声源定位拿不到绝对距离

声音定位容易让人先想到“画几个圆相交”。如果知道声音从什么时候发出，就可以用到达时间乘以声速，得到声源到每个麦克风的绝对距离。二维里是圆，三维里是球面，几个圆或球面的交点就是声源位置。

被动监听场景没有这个条件。人说话、物体敲击、环境里突然响了一声，系统通常不知道发声时刻。麦克风只能比较同一段声音先到谁、后到谁。

这时能得到的是相对信息：

• 声音到 A 和 B 的时间差。
• 时间差乘以声速得到距离差。
• 距离差只能说明声源到两个麦克风的距离相差多少。

距离差不能直接变成两个确定半径的圆。假设声源到 A 的距离是 10cm，B 的距离可能是 15cm；假设 A 是 50cm，B 就可能是 55cm。距离差相同，绝对距离可以有很多组。

所以被动声音定位不能按“已知半径的圆相交”来理解。它的核心约束是“到两个麦克风的距离差固定”。

TDOA 对应的是双曲线

平面上到两个定点距离差固定的点，会形成双曲线。两个麦克风就是双曲线的两个焦点。声音到达 A、B 的时间差越大，说明声源越偏向其中一侧；时间差接近 0，说明声源大致在两者的垂直平分线附近。

三个麦克风可以形成三对约束：

• A-B 约束一条双曲线。
• A-C 约束一条双曲线。
• B-C 约束一条双曲线。

理想情况下，三组双曲线共同指向同一个声源位置。Audio-Triangulation 的数学核心就是这个：它使用 TDOA，把未知发声时刻的问题转化为相对时间差问题。

另一个现实限制是：时间差是离散采样得到的。项目采样率为 50kHz，一个采样点是 20 微秒。声速按 343m/s 计算，一个采样点对应约 6.86mm 的传播距离。延迟估计只能落在整数采样点上，因此声源位置也会被量化成有限的可区分区域。

远处声源会让双曲线变密

麦克风阵列越小，远处声源越难定位。原因是远处声源移动一小段距离时，到三个麦克风的距离差变化很小，几组双曲线会挤在一起。

这张图的价值在于提醒：定位精度同时受算法、采样率、麦克风间距、声源距离和空间几何限制。

提升分辨率有两条常见路径：

• 提高采样率，让时间差量化更细。
• 增大麦克风间距，让同一方向变化产生更大的时间差。

两条路都有代价。提高采样率会增加数据处理压力；增大间距会让设备变大，也会放大布线、同步和环境误差。这个项目选择 50kHz 和三麦克风面包板阵列，是一个低成本实时演示的平衡点。

互相关从波形里找时间差

有了 TDOA 思路，还需要从三路麦克风波形里估计“到底差了几个采样点”。Audio-Triangulation 用互相关完成这一步。

互相关的直觉是滑动对齐。拿 A、B 两段波形，把 B 向前或向后移动若干采样点，每移动一次就逐点相乘并求和。某个偏移下得分最高，说明两段波形在这个偏移下最相似，这个偏移就是时间差估计。

项目源码会遍历 -MAX_SHIFT_SAMPLES 到 +MAX_SHIFT_SAMPLES 的整数偏移，分别计算 A-B、A-C、B-C 三对互相关。每一对都会得到一条“偏移量到相似度”的曲线，而不仅仅是一个延迟数字。

这很重要，因为后面的热图评分会直接使用整条互相关曲线。某个候选位置预测出的延迟，如果刚好落在互相关峰值附近，它的得分就高。

为什么没有用 FFT

介绍页提到他们考虑过 FFT 相关方法。理论上，卷积和相关可以通过频域乘法加速，复杂度从平方级降到 N log N。

但这个项目的缓冲区规模是 1024 点，实际收益不明显。更麻烦的是，FFT 方法会把滤波相位、三路采样时序和频域处理细节引进来，调试难度上升。

最终项目选择直接在时域做互相关。这个选择看起来朴素，但适合 RP2040：整数累加容易实现，计算范围受物理最大延迟限制，结果也更容易和波形显示对应起来。

位置求解反过来做

理论上可以写出双曲线方程组，然后求交点。但实际系统里会遇到几个麻烦：

• 双曲线有两支，可能出现多个候选位置。
• 测量误差会让几条曲线无法精确相交。
• 牛顿法一类解析求解依赖初值，可能不收敛。
• 嵌入式系统需要可预测的运行时间。

Audio-Triangulation 的做法很工程化：避开直接求交点，反过来枚举候选位置。

初始化 VGA 热图时，它会遍历显示区域里的每个点。对每个候选点，先计算它到三个麦克风的距离，再换算成 A-B、A-C、B-C 应该出现的样本延迟，并把这些延迟索引存起来。

实时显示时，它拿当前互相关结果给每个候选点打分：

候选点得分 = A-B 在理论延迟处的互相关值 + A-C 在理论延迟处的互相关值 + B-C 在理论延迟处的互相关值

分数越高，说明这个点预测出的三组延迟越接近当前波形测到的延迟。热图显示的就是这个匹配度。

这个设计的好处是稳定。每个网格点独立评分，计算量由网格大小决定，不需要初值，不存在收敛失败。代价是分辨率受网格大小限制，但对实时热图来说，这个取舍很合理。

硬件链路服务于实时性

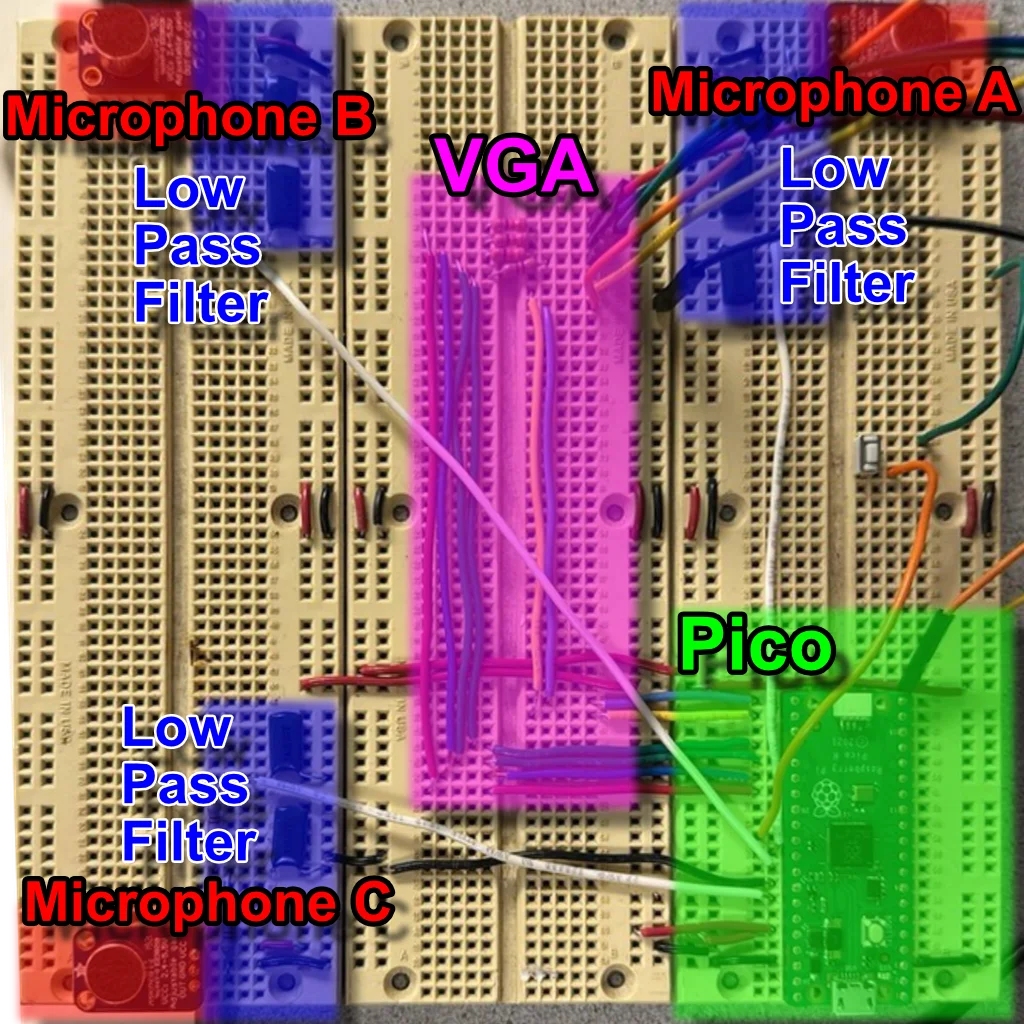

硬件部分使用三个 MAX4466 麦克风，摆在面包板上形成三角阵列。每路麦克风输出经过二阶 20kHz 低通滤波，再接到 Pico 的 ADC 0、1、2 通道。

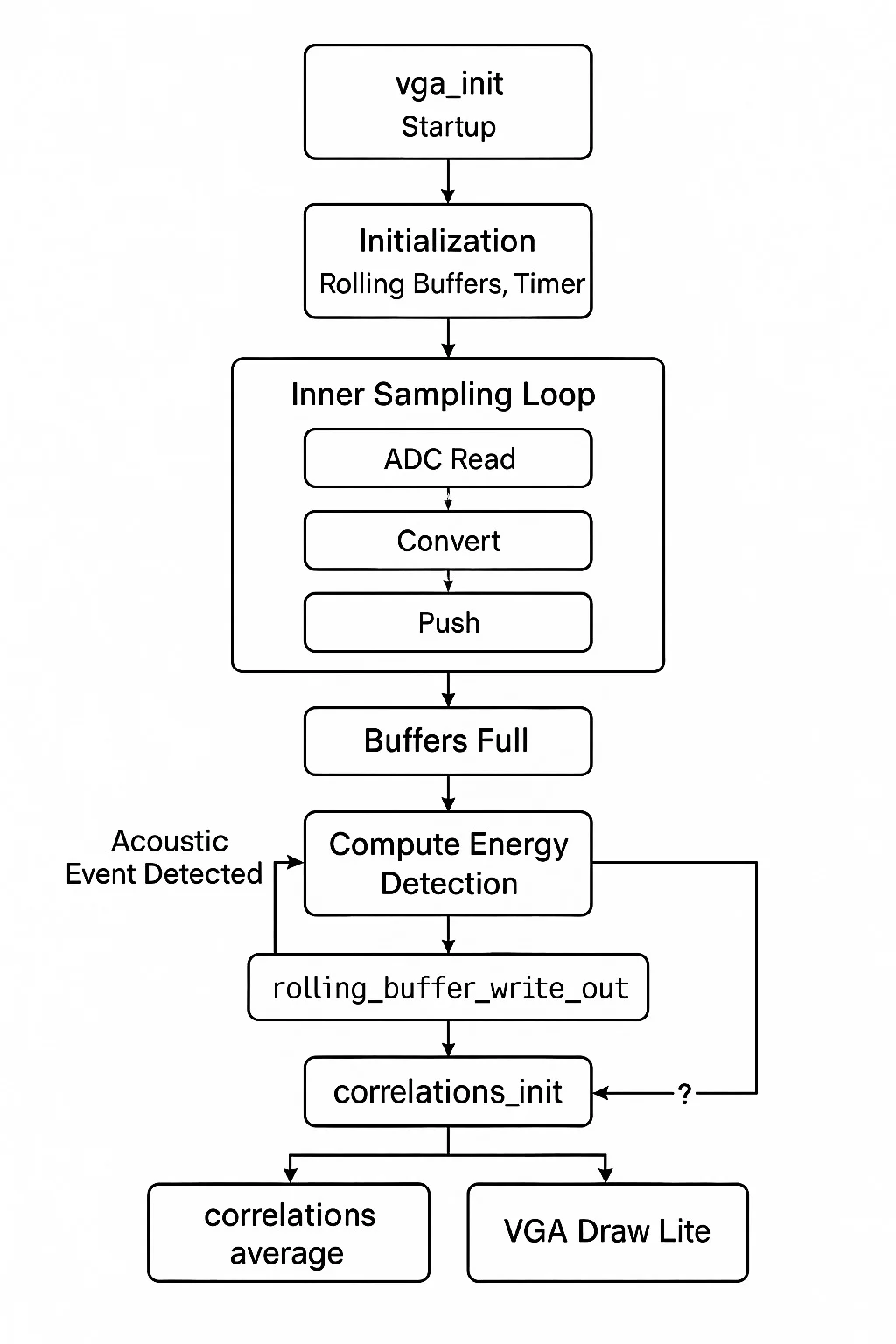

采样侧使用 ADC round-robin 和 DMA。DMA 把三路 8 位样本持续搬到一个小数组里，计算循环按 50kHz 节奏读出，转换成 16 位样本并推入三路滚动缓冲区。

声音事件由能量变化触发。系统维护滚动缓冲区的新旧两段能量，检测到明显声音事件后，再取出完整帧做互相关和热图更新。这能减少安静时的无效计算。

VGA 输出也由 Pico 完成。项目用 PIO 和 DMA 生成 VGA 信号，让同一块 RP2040 同时负责采样、定位和显示。

这篇项目的真正启发

Audio-Triangulation 的精彩点在于它把数学问题压成了适合 MCU 的流程：

• 被动监听拿不到发声时刻，所以使用 TDOA。
• TDOA 产生的是双曲线约束，所以不能套用绝对距离的圆相交。
• 互相关把波形对齐问题变成整数偏移评分。
• 网格评分把双曲线求交变成候选点查表。
• 预计算让实时阶段只做数组取值、加法和颜色映射。

这个项目也很适合提醒自己：信号处理要同时看公式、采样、阵列和环境。采样率决定时间分辨率，阵列尺寸决定空间分辨率，环境噪声和混响决定互相关峰值是否可靠。算法、硬件和可视化必须一起设计。

边界和扩展

当前实现主要把声源映射到一个预设平面。声源高度变化较大时，二维热图会把三维位置投影到该平面，结果会带系统偏差。

如果要做完整三维定位，可以增加搜索维度，或者使用非共面的麦克风阵列。网格评分方法本身可以扩展，但内存、刷新率、显示方式和标定难度都会上升。

实际工程还需要处理麦克风增益差异、几何尺寸误差、混响、多声源和环境噪声。VGA 热图表达的是候选位置匹配度，不能直接当成带置信区间的精确坐标。

结论

Audio-Triangulation 把 TDOA 声源定位做成了一个完整的嵌入式演示。三路麦克风提供相对时间差，互相关从波形里估计延迟，网格评分把延迟变成位置热图，VGA 让整个过程可以直接观察。

它的核心是一组非常清楚的工程转化：绝对距离不可得，就用距离差；双曲线难求解，就用网格评分；实时算力有限，就把候选点延迟提前算好。
