ADC 按键可以用阻值阵列兼顾低功耗唤醒和采样识别

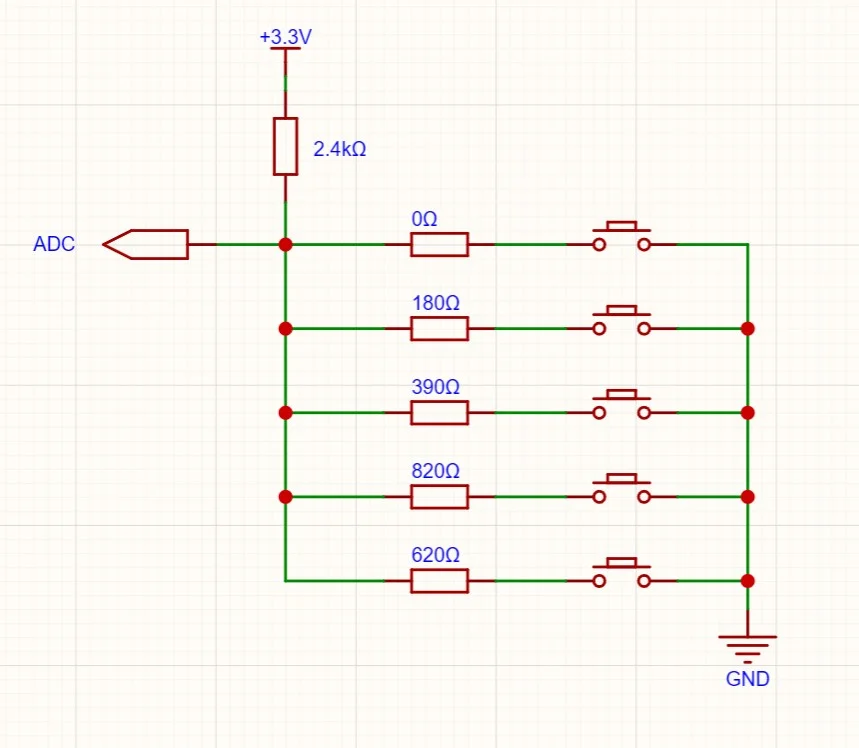

ADC 按键经常被认为不适合低功耗场景，原因是 MCU 休眠后 ADC 通常关闭，不能持续轮询按键电压。这个判断只看到了采样动作，没有看完整个按键链路。

实际设计可以把 ADC 按键拆成两个阶段：

• 休眠阶段：关闭 ADC，只保留一个 WAKE/IRQ GPIO 监听 ADKEY 节点。
• 按下阶段：阻值阵列把 ADKEY 电压拉到可触发中断的区间。
• 唤醒阶段：MCU 被下降沿唤醒后打开 ADC，再采样电压识别具体按键。

这样 ADC 不需要一直工作，按键仍然能作为唤醒源。关键点是阻值阵列同时服务两个目标：让每个按键在 ADC 上能分得开，也让每个按键在休眠时都能触发唤醒。

阻值阵列承担两层职责

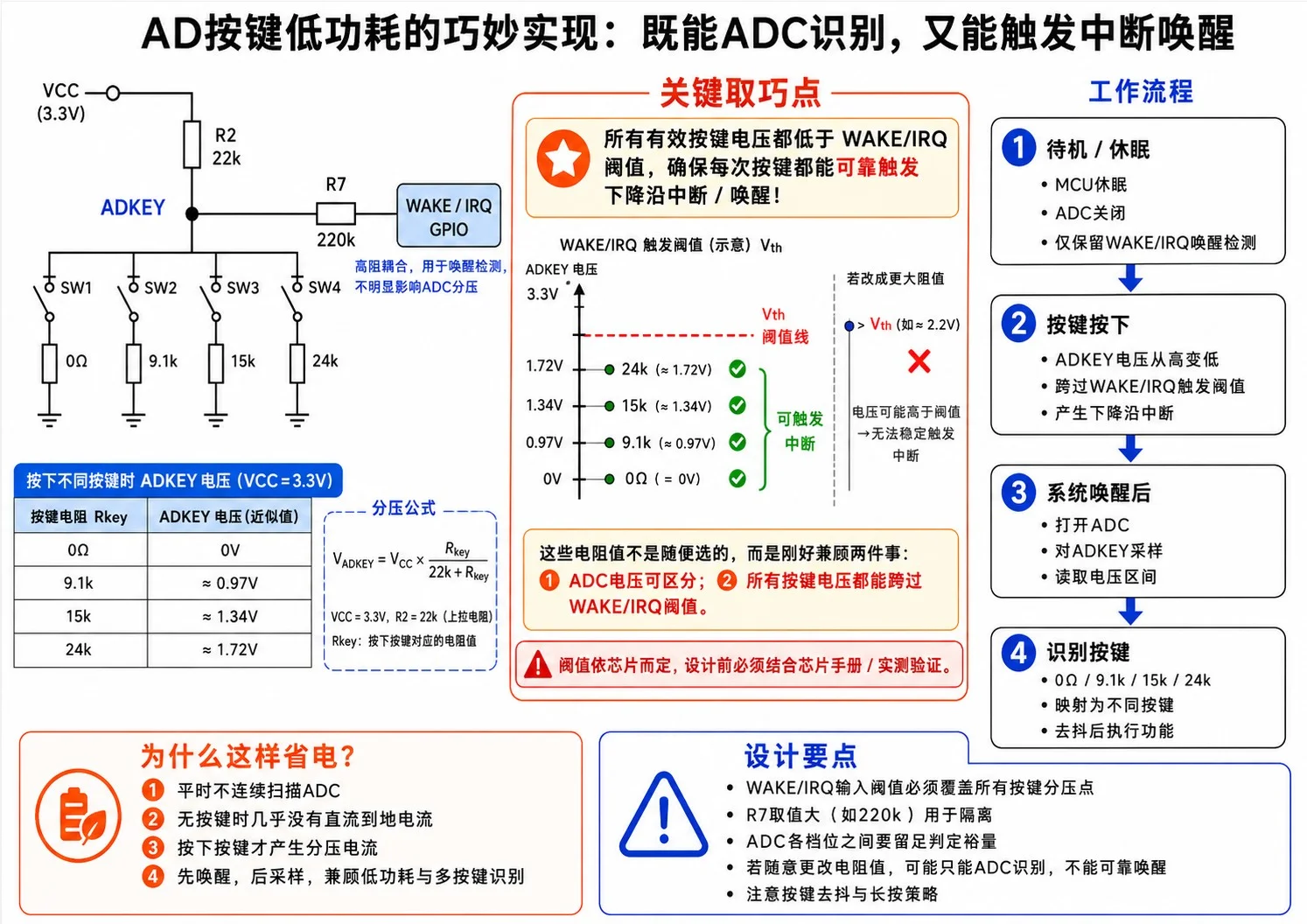

图中的 ADKEY 节点由 22kΩ 上拉到 3.3V。每个按键按下后，会通过不同的下拉电阻接地：

这组阻值的选择要同时满足两件事：

• 分压点之间拉开距离，方便 ADC 在唤醒后识别按键。
• 分压后的电压足够低，按键按下时能跨过 WAKE/IRQ 的触发门限。

因此，ADC 按键用于低功耗应用时，核心设计对象是这组阻值阵列的电压分布。

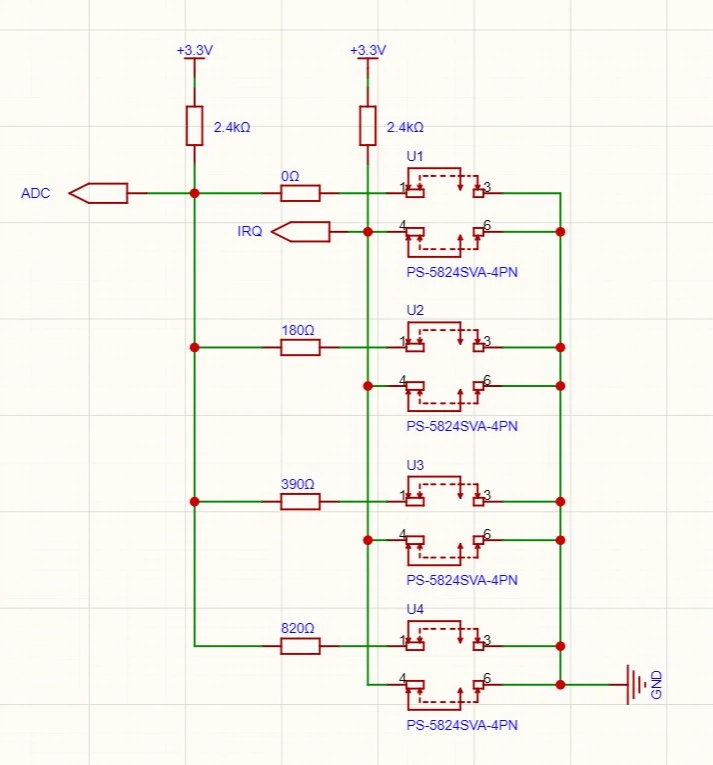

休眠时不扫描，唤醒后再采样

低功耗按键的工作流程可以压缩成四步：

1. MCU 进入休眠，ADC 关闭。
2. WAKE/IRQ GPIO 通过高阻电阻连接到 ADKEY，只负责检测下降沿。
3. 任意按键按下后，ADKEY 从上拉电平下降到对应分压点，触发中断唤醒。
4. MCU 醒来后打开 ADC，读取 ADKEY 电压区间，映射为具体按键。

这个流程省电的原因很直接：等待阶段没有 ADC 连续采样，也没有软件轮询。系统只保留中断唤醒路径，真正需要识别按键时才打开 ADC。

图中的 R7 = 220kΩ 用于把 ADKEY 接到 WAKE/IRQ。它的作用是做高阻耦合，让 GPIO 能看到唤醒电平变化，同时尽量不改变原来的 ADC 分压关系。

分压值可以复算

按键按下后的 ADKEY 电压按电阻分压计算：

V_ADKEY = VCC * Rkey / (22k + Rkey)

当 VCC = 3.3V 时，图中的分压值为：

这些数值与图中标注一致。作为 ADC 识别点，它们之间有足够的间隔，后续可以按电压区间判定 0Ω、9.1kΩ、15kΩ、24kΩ 四类按键。

唤醒门限决定最高分压点能不能用

阻值阵列能让 ADC 按键进入低功耗应用，但最终还要受目标芯片的 WAKE/IRQ 输入门限约束。所有有效按键的分压点都要能触发下降沿。

如果芯片低电平输入阈值按常见的 VIL <= 0.3 * VDD 估算，在 3.3V 下大约是 0.99V。此时 15kΩ 和 24kΩ 的分压点会高于这个估算值，可能无法作为可靠低电平。若芯片的唤醒触发门限更高，或 WAKE/IRQ 使用独立比较器阈值，则需要按手册重新判断。

所以这张图的分压计算是正确的，但产品设计还要补一个确认动作：

• 查 WAKE/IRQ 输入阈值，确认最高分压点 24kΩ ≈ 1.72V 能触发唤醒。
• 按 VCC 范围、电阻精度、GPIO 输入漏电计算最坏情况。
• 留出 ADC 判定区间，避免电阻误差和按键抖动导致相邻按键混淆。
• 唤醒后先做消抖，再打开 ADC 采样。

适用结论

ADC 按键可以用于低功耗应用。省电路径是用阻值阵列把按键动作转换成可唤醒的电平变化，再在 MCU 醒来后短时间采样识别。

这个设计的价值在于复用同一个 ADKEY 节点：

• 平时作为中断唤醒源。
• 醒来后作为 ADC 识别输入。
• 多个按键仍然只占用一个 ADC 通道。

图中的示例可以作为这种思路的说明图使用。使用前需要结合芯片手册确认 WAKE/IRQ 阈值，避免最高电压档只能被 ADC 识别，却不能稳定唤醒系统。
