PCB卡扣 / PCB压紧扣 PCB Retaining Clip

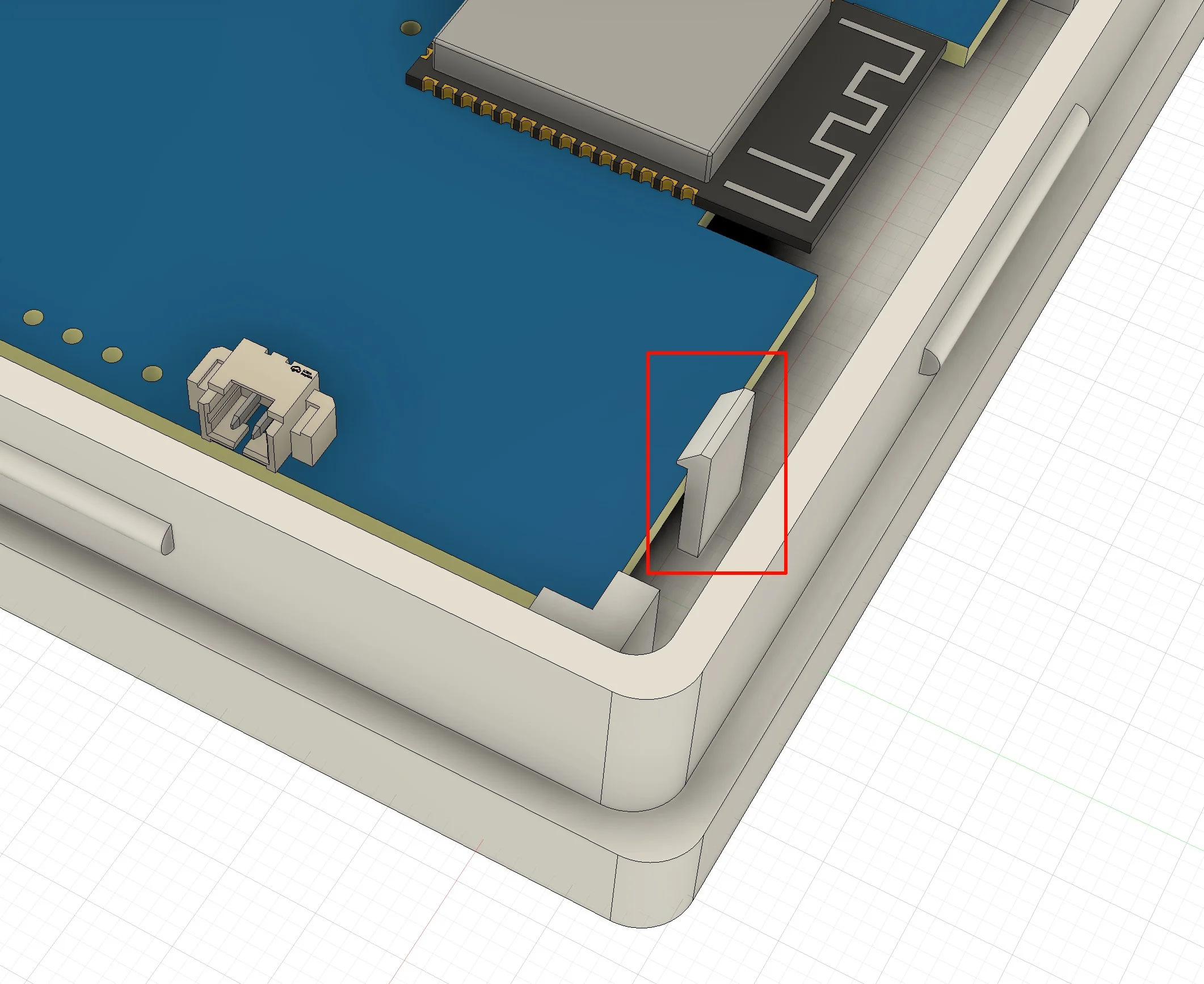

最近在小红书上刷到博主「广西3D打印之神」分享的一个实用的3D打印PCB外壳卡扣设计。写一个帖子来收藏一下，防止找不到

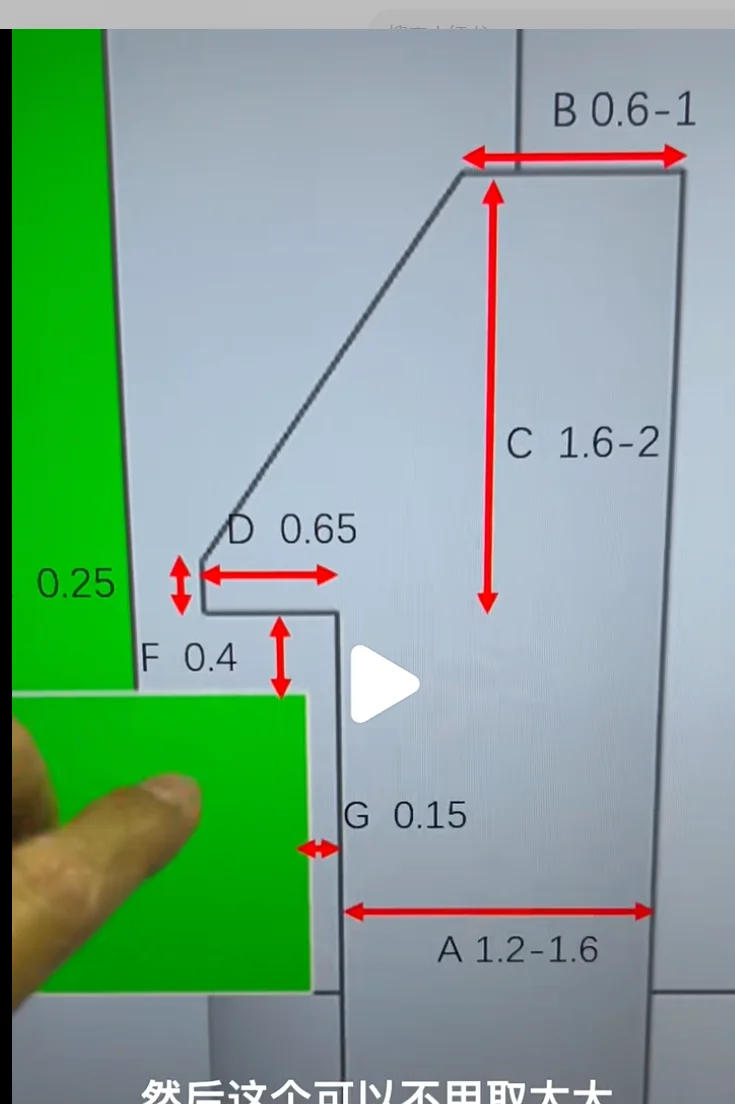

| 「广西3D打印之神」参考设计 | 我自己的数值 |
|---|---|
 |
 |
模型下载
实践用的卡扣模型（3MF）：下载卡扣.3mf
可导入 Fusion 360、Blender 等建模软件参考或直接 3D 打印。

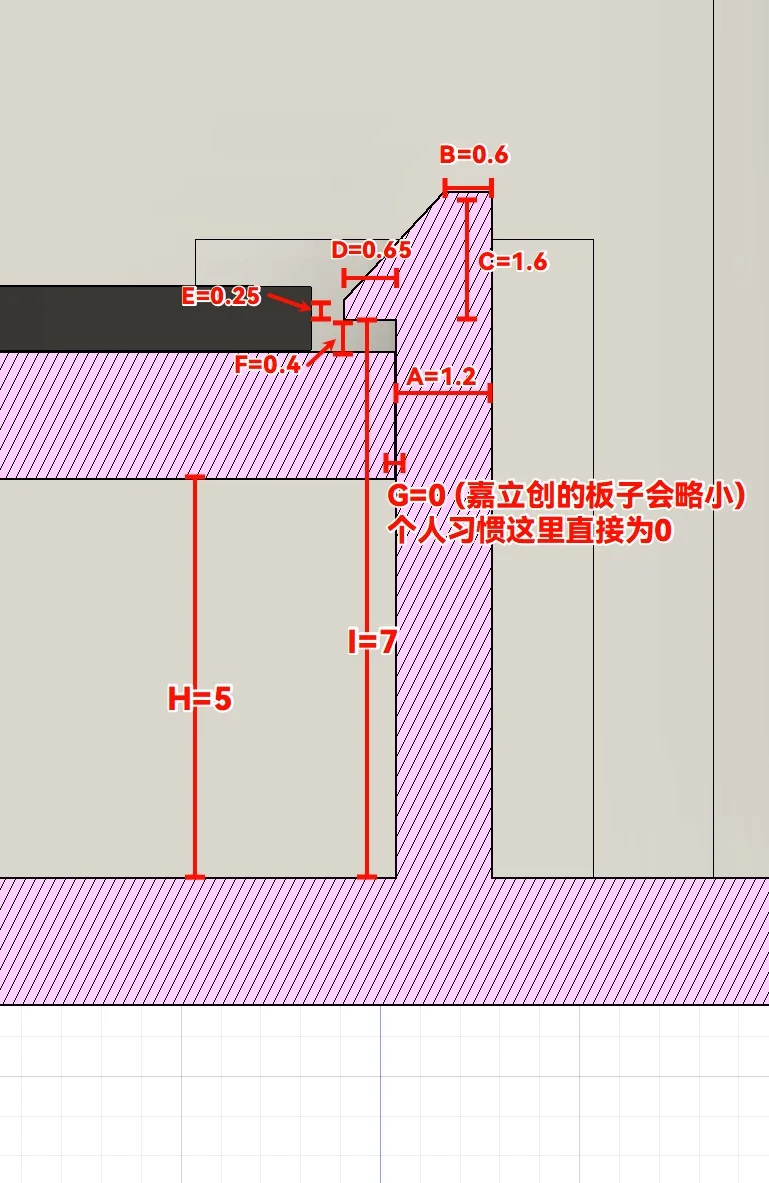

设计参数
| 参数 | 参考数值 | 个人数值 | 备注 |
|---|---|---|---|
| A | 1.2-1.6 | 1.2 | - |
| B | 0.6-1 | 0.6 | - |
| C | 1.6-2 | 1.6 | - |
| D（卡扣量） | 0.65 | 0.65 | - |
| E | 0.25 | 0.25 | - |
| F | 0.4 | 0.4 | - |
| G | 0.15 | 0 | 可以直接为0，嘉立创出来板框会小一圈 |
| H | - | 5 | 我习惯PCB悬空5mm |
| I | - | 7 | - |
| PCB厚度 | - | 1.6 | - |

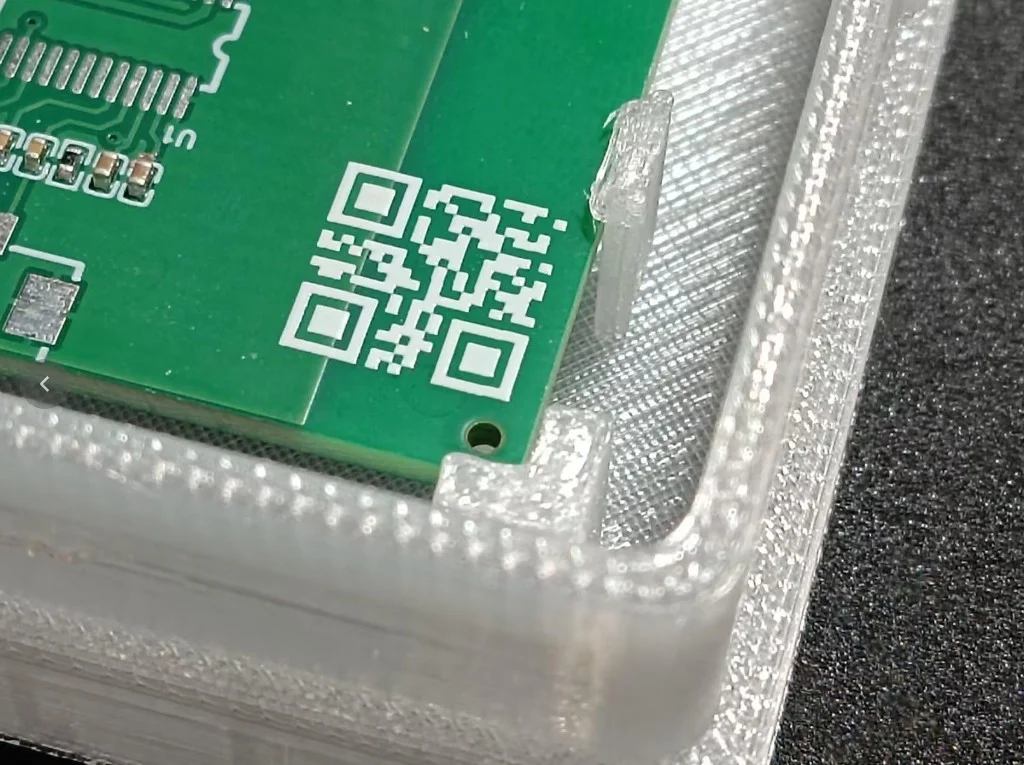

个人实践OK
