使用VNA进行天线阻抗匹配

测量前确认

VNA端口只能接无源待测网络。测量前先确认这些条件：

1. 无线模块断电，或者至少保证射频输出没有处于发射状态
2. VNA端口没有直接接到有源射频输出脚，测量路径只经过无源走线、匹配网络和天线
3. 焊接射频线时断开VNA，避免焊接和返修过程损坏仪器端口
4. 贴片0R、50R/51R、射频线和焊盘都会引入寄生参数，板级校准件适合工程调试和相对比较，不能等同于实验室级校准标准件

对VNA进行校准

本文只测量天线端口的S11，因此采用单端口校准：OPEN、SHORT、LOAD。如果还需要测量两端口器件的S21，才需要根据VNA型号和固件继续执行ISOLN、THRU等步骤。

VNA校准的核心目标，是把测量参考面移动到板上馈点或匹配网络入口。后续只更换参考面之后的匹配元件时，校准仍可继续使用；测量线缆、转接头、焊点或参考面发生变化后，需要重新校准。

1. 设置好起始频率、终止频率。本文扫频范围为470MHz至510MHz，重点调试频点为490MHz
2. 焊接好射频线。焊接时不要让射频线连接VNA，后面的步骤需要多次更换电阻和匹配元件

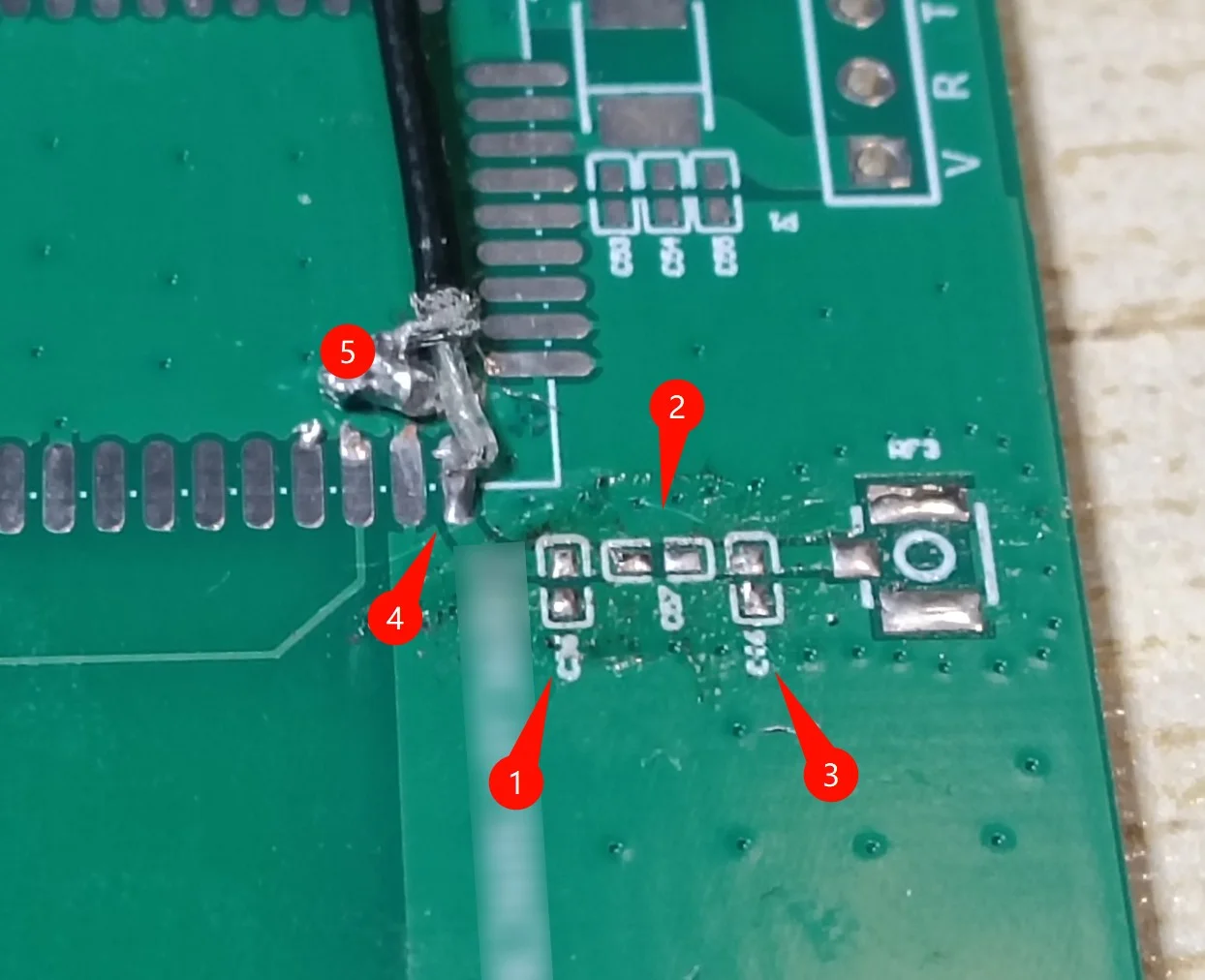

   1. 馈线#4 焊接到无线模块的天线引脚
   2. 屏蔽层#5 焊接到无线模块底部的GND铺铜
3. 焊盘#1、焊盘#2、焊盘#3先不焊接元件
4. 将射频线连接VNA，进入校准菜单，在板上的参考面执行校准
   1. 进行开路校准
   2. 焊盘#1焊接0R电阻，进行短路校准
   3. 焊盘#1焊接50R负载电阻；没有50R时，可用51R进行近似调试，执行负载校准
   4. 完成并保存校准配置。此时保持负载电阻连接，史密斯图上的点应接近中心
   5. 取下焊盘#1的负载电阻，开路状态下的点应在史密斯图右侧附近
   6. 校准后，焊盘#1所在位置就是本次测量的参考面

这里用贴片0R和50R/51R电阻制作的是板级近似校准件。它适合匹配调试和比较元件更换前后的效果；如果需要更准确的绝对读数，应使用适合目标频段的RF校准标准件，或者先表征板级校准件的寄生参数。

校准结果只适用于校准时的扫频范围、射频线和参考面。修改起始频率或终止频率，移动或更换射频线、转接头，或者返修焊点导致参考面发生变化后，都应重新进行校准。

外接天线和板载天线的匹配边界

上面的流程适合把板上天线馈点和匹配网络作为同一个对象一起调。外接天线时，边界要拆开看：板上射频链路先调到50 Ω系统，外接天线再按自己的安装状态单独调到50 Ω。

实际操作可以这样分：

1. 在天线座位置接50 Ω假负载，先检查无线模块到天线座之间的走线、连接器和板上匹配网络。此时VNA看到的是板上射频通道，不包含外接天线本体
2. 拆掉假负载，接入外接天线，再测天线输入端口的S11和史密斯图位置。这个步骤评估的是外接天线、线缆、贴装位置、外壳和附近材料共同形成的结果
3. 如果外接天线本身已经设计成50 Ω端口，板上匹配网络不应再为了补偿某一次天线摆放而大幅偏离。否则换天线、换外壳或换安装方式后，板级匹配会跟着失效

这和板载天线不同。板载天线的辐射体、地平面、净空区、外壳和匹配元件在同一块板上，VNA测到的是整机天线系统。外接天线把接口拆成了两个系统：板上射频口负责提供稳定的50 Ω端口，天线侧负责在最终安装状态下完成自己的匹配。这个边界可以避免把板级匹配偏差和天线本体问题混在一起。

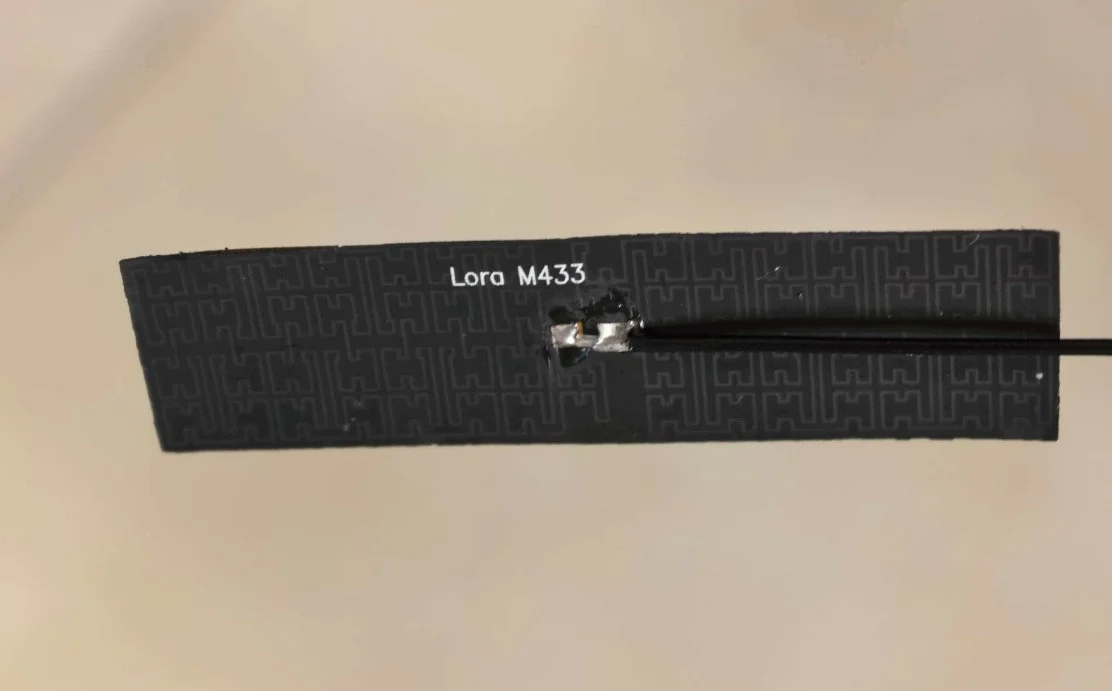

外接方案里优先考虑偶极子FPC天线。普通单极子天线依赖PCB地作为另一半辐射结构，地平面尺寸、形状、净空区、外壳材料和贴附位置都会改变阻抗与方向图。偶极子天线有相对明确的两臂结构，对主板地平面的依赖更低，外接后更容易把板上射频口和天线本体分开调试。

偶极子仍然需要复测。FPC天线贴在塑料、玻璃、人体附近或金属附近时，谐振点和S11仍会变化。最终结果仍要在目标外壳、线缆走向和安装姿态下测量；从调试边界看，偶极子比依赖整机地的单极子更适合做可替换的外接天线。

匹配网络拓扑

进行焊接和选值前，先把图里的焊盘编号翻译成电路关系。按本文这块板子的编号，可以这样理解：

1. 模块射频输出先到匹配网络入口，校准后这个位置附近就是VNA参考面
2. 焊盘#2在信号线上，是串联元件位置。调试开始时焊0R，后续可替换成串联电容或串联电感
3. 焊盘#1和焊盘#3是到地的并联支路。本文最终使用焊盘#1作为模块侧并联元件位置，焊盘#3没有使用
4. 天线接在串联位置之后。VNA从参考面看进去，看到的是串联元件、并联支路、走线和天线共同形成的输入阻抗

本文后面的元件#1对应焊盘#2，也就是串联元件；元件#2对应焊盘#1，也就是并联到地的元件。先把这个拓扑关系记住，后面用史密斯圆图规划路径时才知道每一步对应板上的哪个焊盘。

进行阻抗匹配

1. 焊盘#2焊接0R电阻，同时接上天线。在目标频点490MHz读取初始阻抗，例如本文记录到Z=10.50 + j44.00 Ω
2. 打开 在线史密斯圆图工具，进行路径规划

   1. 在设置与功能区域设置目标工作频率。本文设置为490MHz

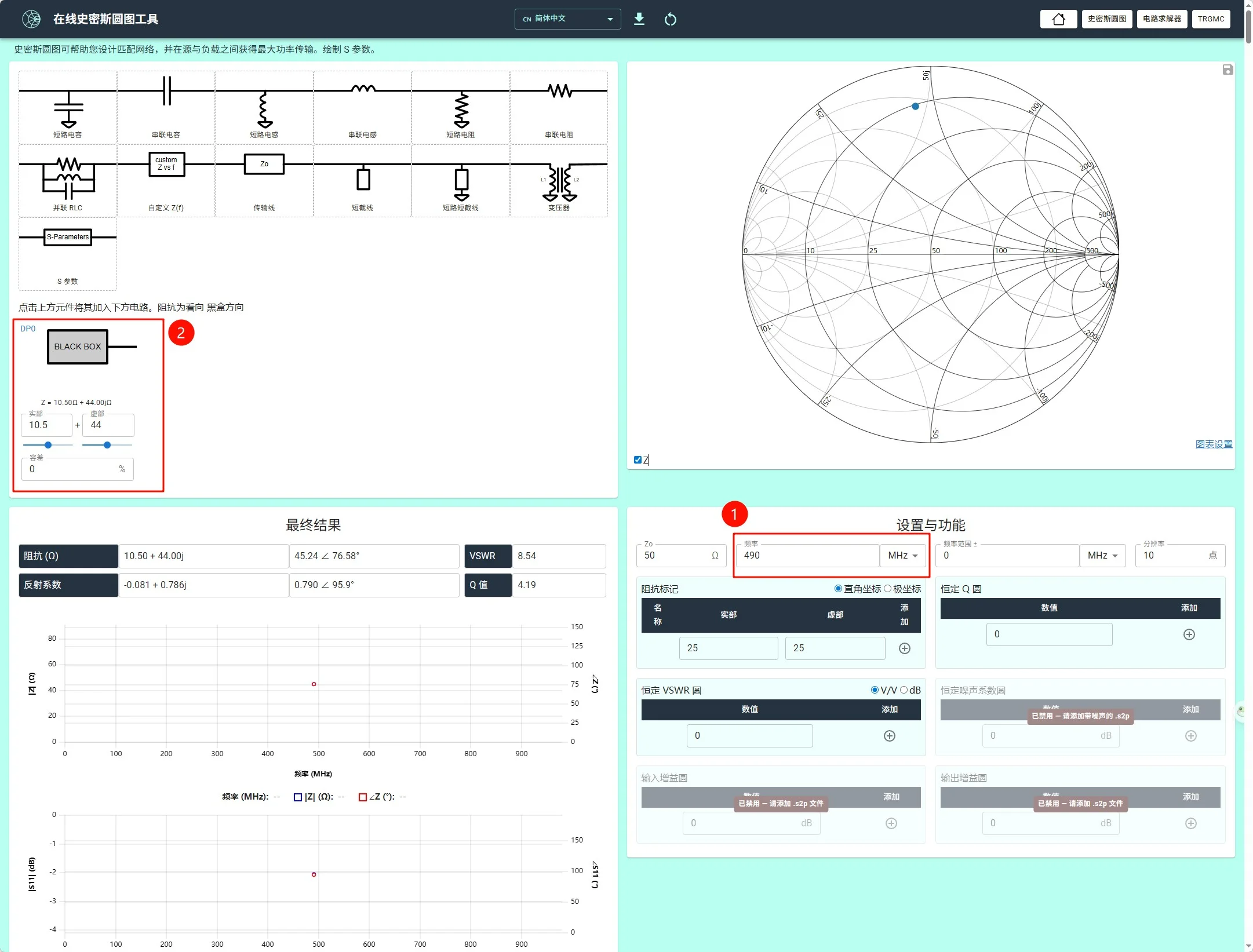

   2. 将初始阻抗Z=10.50 + j44.00 Ω填写到DP0（BLACK BOX）输入框，将它看作待匹配的天线阻抗



   3. 规划路径

      1. 可以尝试并联到地的电容或电感，以及串联电容或电感。在线工具中并联到地的元件标为短路电容或短路电感
      2. 选择能将目标频点移动到史密斯图中心附近、且实际备料中有对应数值的方案

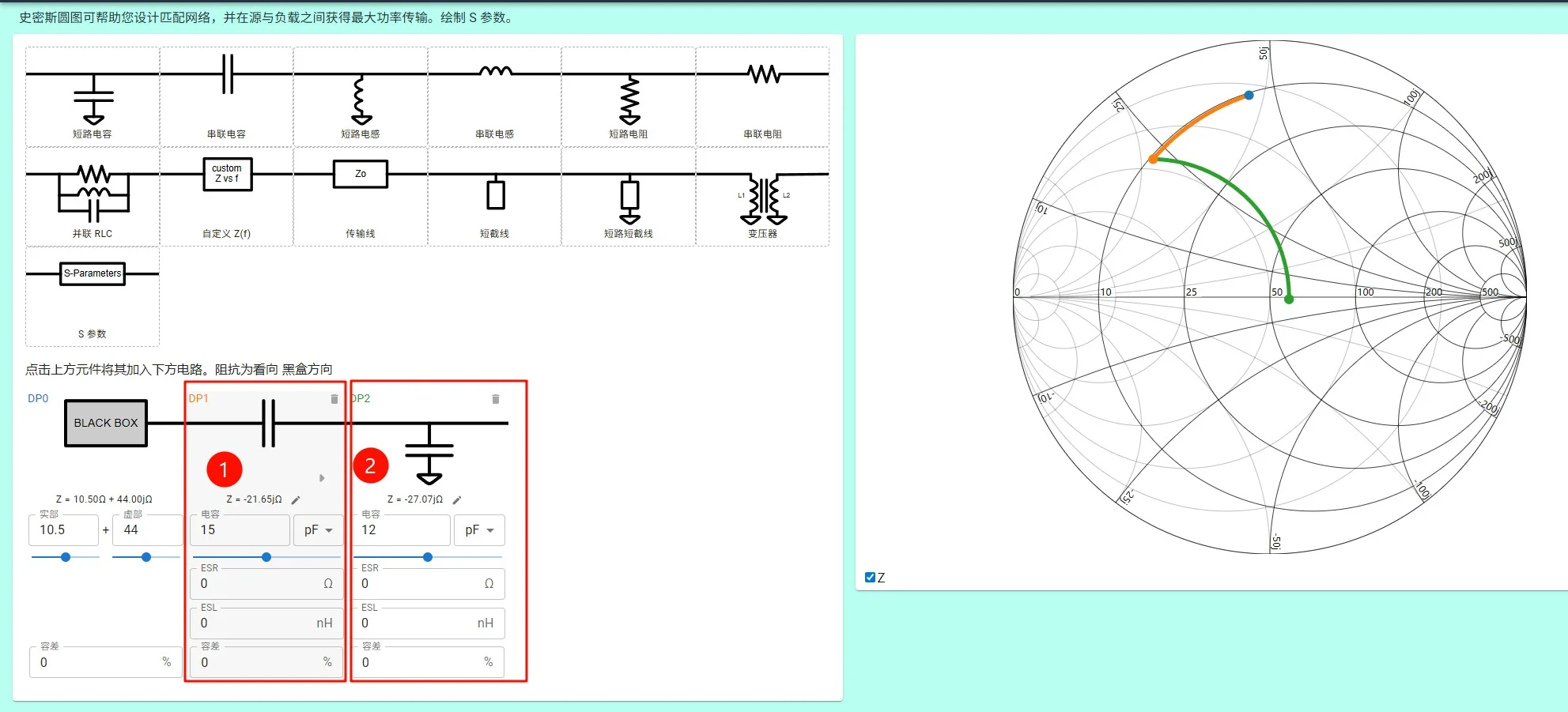

      3. 下图采用一个串联电容和一个并联到地的电容：元件#1对应串联焊盘焊盘#2；元件#2对应模块侧并联焊盘焊盘#1。这个方案不使用焊盘#3



3. 按照规划的数值，将元件#1焊接到焊盘#2，取代原本的0R电阻，并在490MHz测量一次。本文此时的实测位置与仿真位置偏差不大，因此没有专门修正模型
4. 将元件#2焊接到焊盘#1，再次在490MHz读取实际阻抗

   1. 加入元件#2后，本文观察到实测点与仿真终点的偏差已经比较明显，VNA显示约48 - j24 Ω

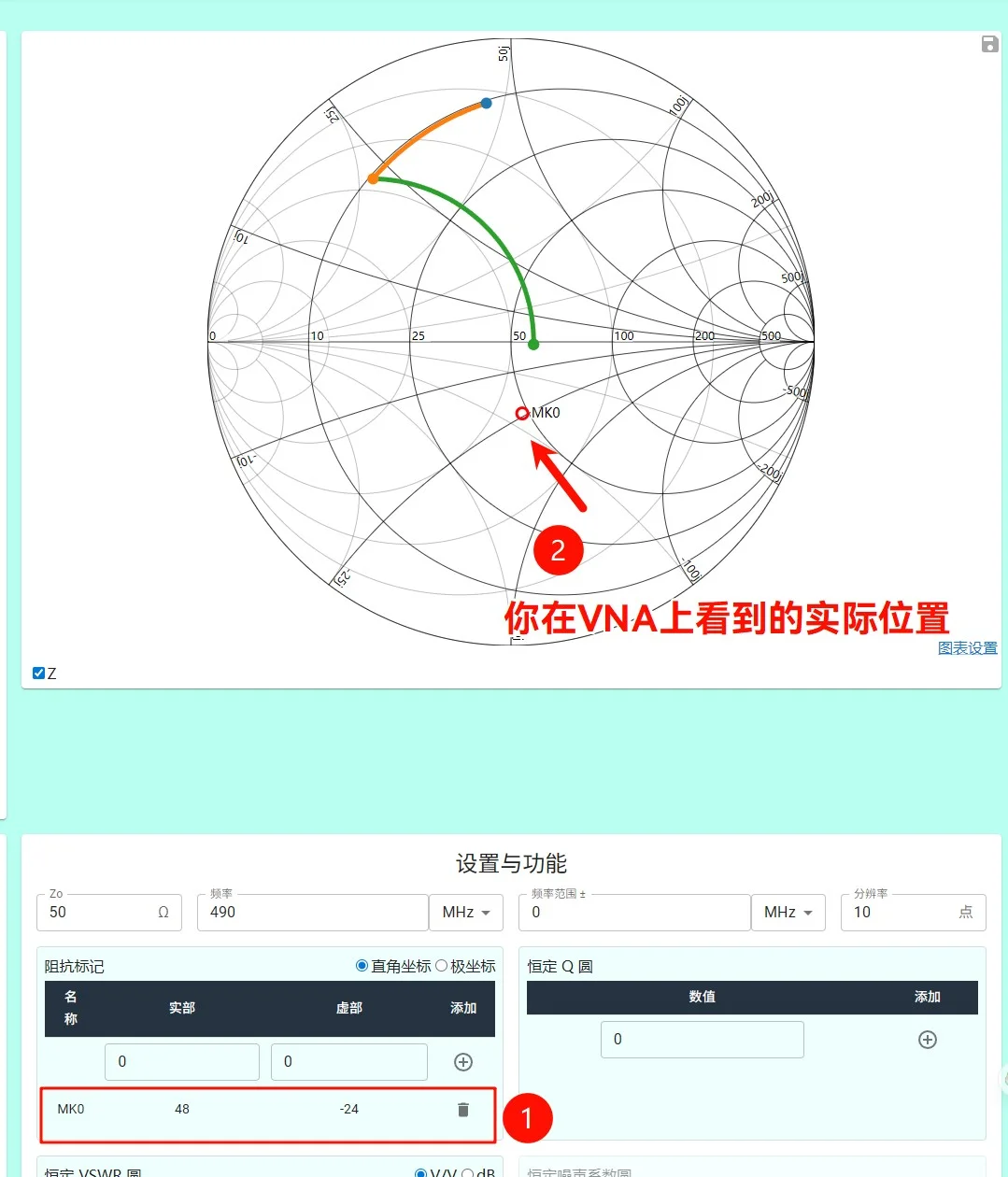

   2. 由于这一轮偏差会影响后续选值，将当前实测位置添加到仿真工具的阻抗标记中，例如MK0 = 48 - j24 Ω

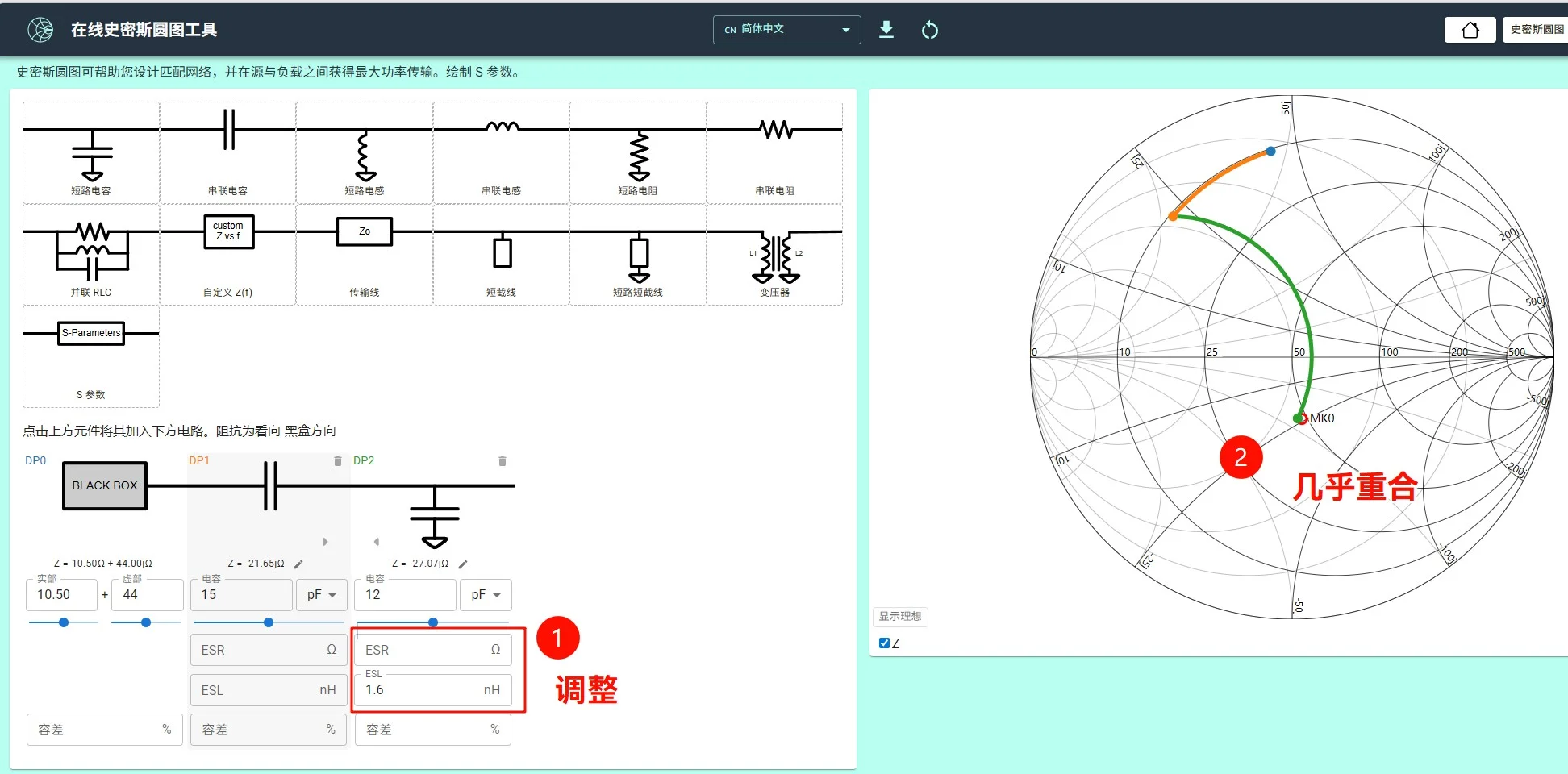

   3. 可以调整仿真中的寄生参数，让曲线大致贴近实测点。这里拟合的是焊盘、走线、焊接和器件封装等共同造成的影响，不能把偏差只归因于电容本身的ESR或ESL

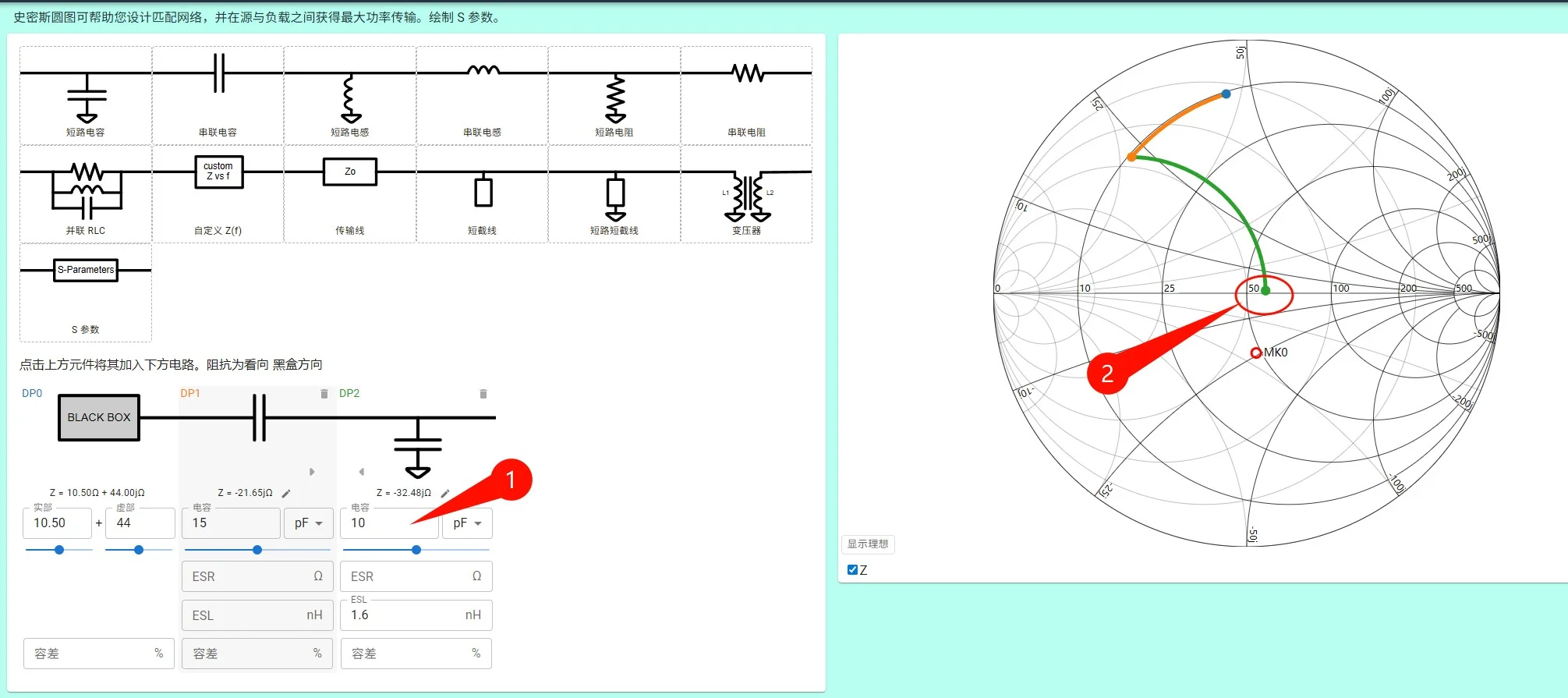

   4. 在拟合后的模型中调整元件#2数值，让目标频点重新靠近史密斯图中心



   5. 更换实际元件后重新测量，检查目标频点以及整个工作频段内的匹配情况



单点匹配和频段匹配

本文这个调法的直接目标，是把一个重点频点调到史密斯图中心附近。例如这里重点观察490MHz，匹配元件也是围绕这个频点选出来的。它适合目标频点明确、工作带宽不宽、或者先验证天线和板级匹配网络是否可用的场景。

如果产品要求一整个频段都接近50 + j0 Ω，只盯一个频点调到中心还不够。此时要看整个扫频范围内的曲线形状，记录频段内最差的S11或最大的SWR，不要只看标记点M1。

当更换串联、并联元件后，中心频点可以调好，但频段两侧始终偏得很远，问题通常已经超出简单L型匹配网络的能力。匹配网络可以搬移阻抗点，不能把一根窄带天线变成宽带天线。遇到这种情况，优先检查天线本身的带宽、尺寸、安装环境和厂家给出的适用频段；如果最终工作频段覆盖不了，直接更换带宽更合适的天线，比继续堆匹配元件更可靠。

结果解读

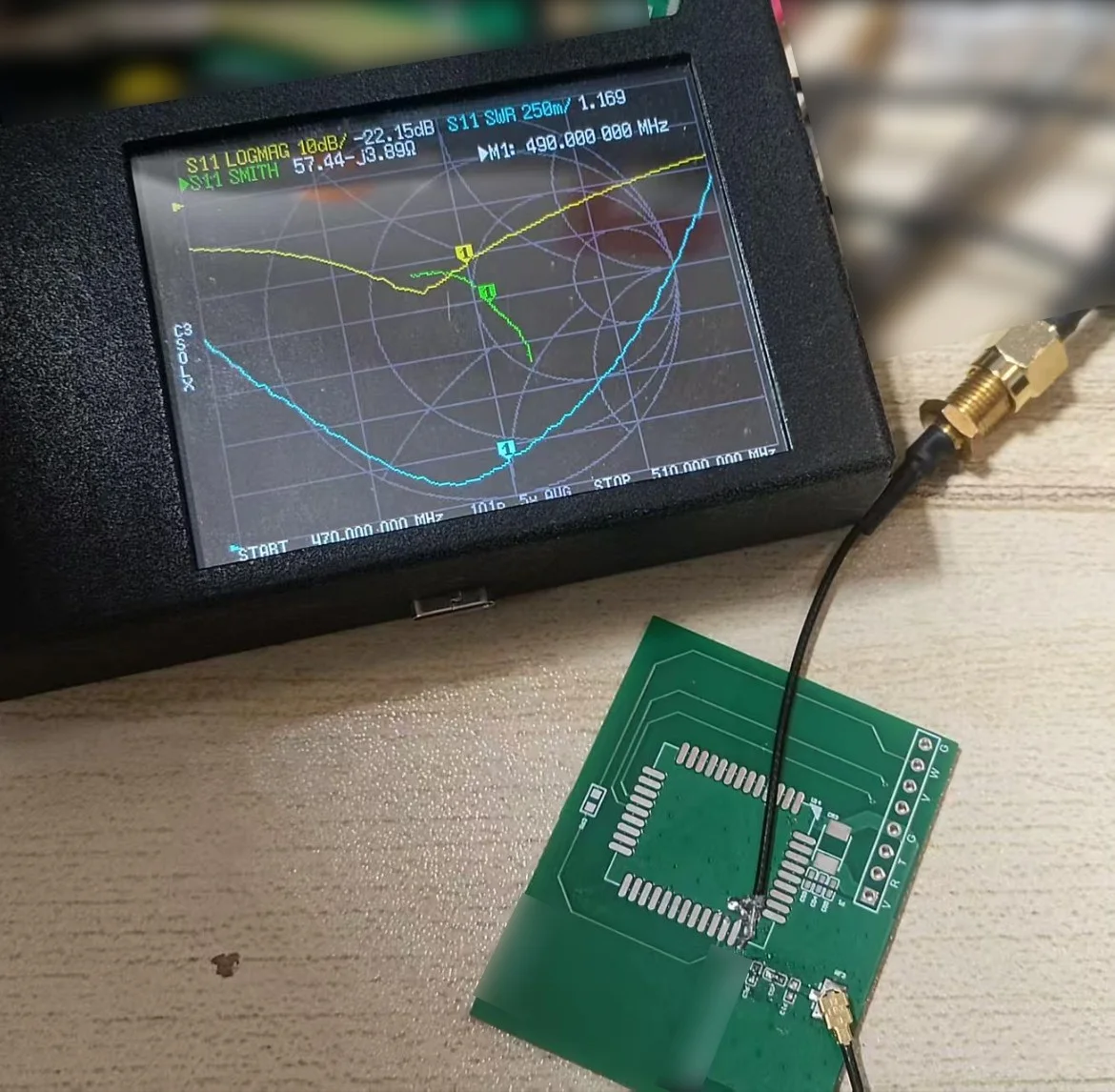

本文最终测得的S11结果如下。屏幕上的S11 LOGMAG = -22.15 dB对应回波损耗22.15 dB；两种写法符号相反，描述的是同一次反射测量。

反射功率可以由|Γ|² = (10^(-22.15/20))²计算，结果约为0.61%。这个结果说明490MHz单点端口匹配已经不错，但不能单独证明天线的辐射效率、增益或整机通信距离。实际产品还需要在最终外壳、电池和安装姿态下复测，必要时再测辐射性能。
